Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Kiểm soát mức chất lỏng, bột, hạt, rắn | Vật liệu thăm dò: | 304, PTFE (tùy chọn) |
---|---|---|---|
Chiều dài đầu dò: | 500mm (Chiều dài có thể được tùy chỉnh theo điều kiện trang web) | Cung cấp điện: | 24VDC, 220VAC (tùy chọn) |
Nhiệt độ quy trình: | -40 ~ + 130 ℃ | Áp suất quy trình: | < 2.0MPa |
Kết nối quá trình: | Chủ đề, Mặt bích (tùy chọn) | đầu ra tín hiệu: | Đầu ra DPDT, 5A 24VDC hoặc 5A 220VAC |
Điểm nổi bật: | Loại thanh Công tắc mức lưu lượng RF,Cảm biến mức lưu lượng RF ở nhiệt độ bình thường,Cảm biến mức lưu lượng RF 2.0MPaRF Cảm biến mức lưu lượng 2.0MPa |

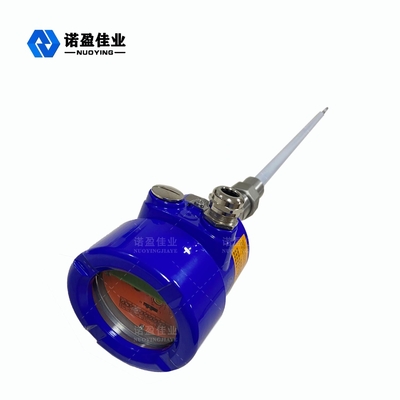

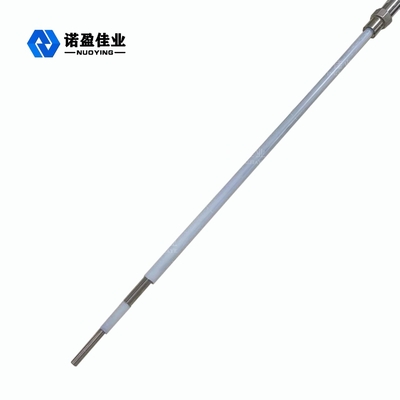

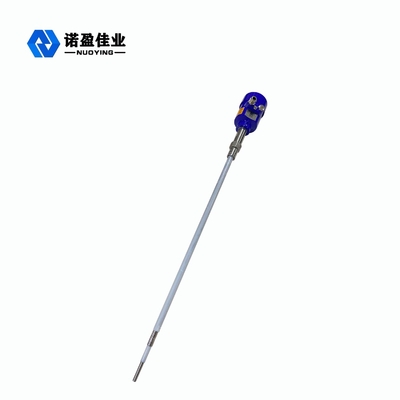

Nhiệt độ bình thường Loại thanh chuyển đổi mức lưu lượng RF NYSP - UK861
NYSP-UK861 Nguyên tắc làm việc của công tắc mức lưu lượng RF
Nguyên lý hoạt động của công tắc đo mức độ dẫn tần số vô tuyến dựa trên công nghệ điện dung tần số vô tuyến (RF).Một tần số vô tuyến được áp dụng cho đầu dò và ảnh hưởng do môi trường xung quanh gây ra được xác định bằng cách phân tích liên tục.Bởi vì tất cả các vật liệu đều có hằng số điện môi và độ dẫn điện của chúng khác với không khí, tổng trở kháng do sự dịch chuyển điện dung nhỏ thay đổi khi đầu dò tiếp xúc với vật liệu.Bởi vì đầu dò được cung cấp năng lượng và thành mạch tạo thành hai bản cực của tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi và hiệu ứng điện dung được tăng cường khi không khí (có hằng số điện môi là 1,0) được thay thế bằng bất kỳ vật liệu khác (hằng số điện môi> 1).Do đó, trở kháng của ứng dụng được thay đổi.Tức là, sự thay đổi giá trị điện dung gây ra sự thay đổi trong trở kháng.Hiệu ứng này được đo bởi mạch và sau đó so sánh với hệ quy chiếu chuẩn được thiết lập bởi cài đặt độ nhạy (mạch).Việc cài đặt chính xác độ nhạy của Công tắc mức lưu lượng RF ảnh hưởng đến sự thay đổi chính xác trong đầu ra của cảm biến.Mạch Nul1-KoTeTM của đầu dò cho phép mạch đo lường bỏ qua vật liệu tích tụ trên đầu dò mà nếu không sẽ gây ra lỗi độ nhạy.Mạch Nul1-KoTeTM được kích thích với cùng một điện thế tần số vô tuyến điện thế áp dụng cho đầu dò cảm biến.Vì dòng điện không thể chạy ở cùng một điện thế, mạch Nul1-KoTeTM cô lập dòng điện thường chạy từ đầu dò được cấp năng lượng qua vật liệu xếp chồng lên thành mạch.Bằng cách này, vật liệu xung quanh đầu dò được cung cấp năng lượng được đo lường, không phải vật liệu xếp chồng lên nhau.
Tính năng thiết kế công tắc mức lưu lượng RF NYSP-UK861
1. Dễ bay hơi: Có thể được sử dụng trong nhiều loại phương tiện dẫn điện và không dẫn điện, chẳng hạn như chất lỏng, vật liệu nhớt, hạt, bột và tro bay.
2. Chống kết dính: Mạch chống kết dính đã được cấp bằng sáng chế giúp loại bỏ các tín hiệu sai do kết dính vật liệu.
3. Đầu dò có thể tháo rời: Không có kết nối cáp giữa bộ điều khiển và đầu dò, do đó, bộ điều khiển có thể được tháo ra và thay thế bất kỳ lúc nào mà không ảnh hưởng đến vật liệu đến hoặc đi.
4. Khả năng chịu nhiệt độ cao và thấp: Thích hợp cho môi trường làm việc từ -184 ℃ đến 280 ℃, và đầu dò gốm cho nhiệt độ cao hơn cũng có sẵn;
5. Hình thức đầu ra: Đầu ra tín hiệu rơ le hai dao kép, đồng thời có đèn trạng thái để hiển thị trạng thái đầu ra, và có chức năng trì hoãn từ 0 đến 30 giây.
6. Chẩn đoán không thông minh: Sau khi bật nguồn, mạch thiết bị tự động phát hiện xem trạng thái làm việc có bình thường hay không.
Thông số kỹ thuật chuyển đổi mức lưu lượng RF NYSP-UK861
Ứng dụng tiêu biểu | Kiểm soát mức chất lỏng, bột, hạt, rắn |
Vật liệu thăm dò | 304, PTFE (tùy chọn) |
Chiều dài đầu dò | 500mm (Chiều dài có thể được tùy chỉnh theo điều kiện trang web) |
Cung cấp điện | 24VDC, 220VAC (tùy chọn) |
Nhiệt độ quy trình | -40 ~ + 130 ℃ |
Quy trình áp lực | < 2.0MPa |
Kết nối quá trình | Chủ đề, mặt bích (tùy chọn) |
Đầu ra tín hiệu | Đầu ra DPDT, 5A 24VDC hoặc 5A 220VAC |
Thời gian trễ | Điều chỉnh 0-30 giây |
Báo động thất bại | Giới hạn trên hoặc giới hạn dưới, có thể điều chỉnh tại chỗ |
Mức độ bảo vệ | IP67 |
Lớp chống cháy nổ | Exia II CT6 Ga (tùy chọn) |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
Trường ứng dụng chuyển đổi mức lưu lượng RF NYSP-UK861
1. máy móc: Phát hiện mức cát.
2. Xử lý nước môi trường: Phát hiện mức nước thải.
3. Máy móc thủy lực: Phát hiện mức dầu bôi trơn
4. Máy móc xây dựng: Phát hiện mức vật liệu của xi măng xi măng và thùng trộn.
5. Máy nghiền bốn: Phát hiện mức nguyên liệu của bột mì và lúa mì.
6.Nhà máy thực phẩm: Phát hiện mức độ khô dầu đậu nành.
7. Nhà máy điện: Phát hiện mức vật chất của tro bay.
8. Nhà máy thủy tinh: Phát hiện mức độ vật chất của cát thạch anh và thủy tinh vỡ.
9. Nhà máy hóa chất: phát hiện mức chất lỏng của polyester, spandex, axit, kiềm và các vật liệu hóa học khác.
10. Nhà máy lò hơi: Phát hiện mực nước của trống hơi và các bình chịu áp lực khác.
11.Các trường hợp khác: Phát hiện khí tự nhiên, nước hoa quả, nước sốt cà chua, v.v.
