Thông tin chi tiết sản phẩm:
|
| Sản phẩm mô hình: | NYSP-L864 | Vật liệu thăm dò: | 304 + PTFE (tùy chọn) |
|---|---|---|---|
| Chiều dài đầu dò: | 500mm (Chiều dài có thể được tùy chỉnh theo điều kiện trang web) | Nguồn cấp: | 24VDC, 220VAC (tùy chọn) |
| Rơ le đầu ra: | đầu ra cực đôi, ném kép (DPDT), 5A, 24V DC hoặc 5A, 220VAC | Bảo vệ mất điện: | mở, đóng, trường có thể chuyển đổi |
| Thời gian trễ: | 0 ~ 30 giây có thể điều chỉnh | Kết nối thủ tục: | Chủ đề / mặt bích (tùy chọn) |
| Điểm nổi bật: | Cảm biến mức lưu lượng chống bám dính,Công tắc mức lưu lượng cáp mềm,Công tắc mức loại liên kết RF |
||

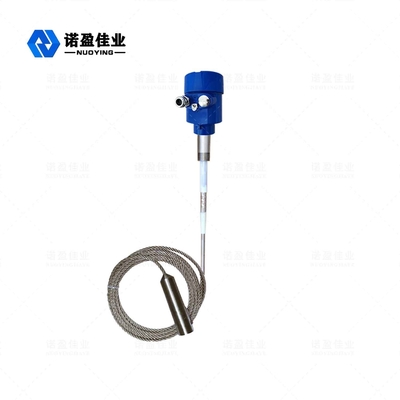

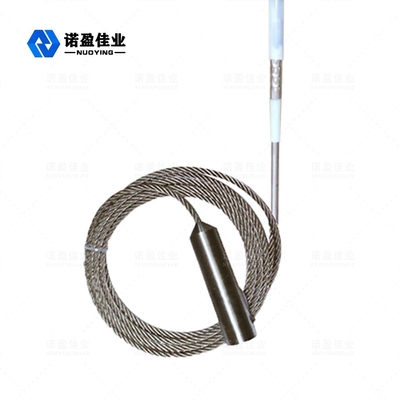

Cáp mềm chống bám dính NYSP-L864 Công tắc mức lưu lượng RF
Nguyên tắc làm việc của công tắc mức lưu lượng RF NYSP-L864
Nguyên lý hoạt động của bộ chuyển đổi mức công nhận tần số vô tuyến dựa trên công nghệ điện dung tần số vô tuyến (RF).Một tần số vô tuyến được áp dụng cho đầu dò và thông qua phân tích liên tục, các tác động do môi trường xung quanh gây ra được xác định.Vì tất cả các vật liệu đều có độ dẫn điện cho phép và độ dẫn điện của chúng khác với độ dẫn điện của không khí, nên trở kháng tổng thể được phản ánh bởi sự dịch chuyển điện dung nhỏ sẽ thay đổi khi đầu dò tiếp xúc với vật liệu.Bởi vì đầu dò được cung cấp năng lượng và thành mạch tạo thành hai bản cực của tụ điện, chất cách điện của đầu dò và không khí xung quanh trở thành vật liệu điện môi, khi không khí (có hằng số điện môi bằng 1,0) được thay thế bằng bất kỳ vật liệu nào khác (chất điện môi không đổi> 1), hiệu ứng điện dung được tăng cường.Do đó làm thay đổi trở kháng của ứng dụng.Tức là, sự thay đổi của giá trị điện dung gây ra sự thay đổi của trở kháng.Hiệu ứng này được đo bởi mạch và so sánh với tham chiếu được thiết lập bởi cài đặt độ nhạy (mạch).
Việc cài đặt chính xác độ nhạy của công tắc mức độ thừa nhận RF sẽ ảnh hưởng đến sự thay đổi chính xác trong đầu ra cảm biến.Mạch Null-KoTeTM của đầu dò cho phép mạch đo lường bỏ qua vật liệu tích tụ trên đầu dò, nếu không sẽ gây ra lỗi độ nhạy.Mạch Null-KoTeTM được sử dụng để áp dụng kích thích điện thế cùng tần số vô tuyến cho đầu dò cảm biến.Vì dòng điện không thể chạy ở cùng một điện thế, nên mạch Null-KoTeTM sẽ ngắt dòng điện thường chạy từ đầu dò được cung cấp năng lượng qua vật liệu rời đến thành mạch.Điều này đo vật liệu xung quanh đầu dò được cung cấp năng lượng, không phải vật liệu tích lũy.
Thông số kỹ thuật chuyển đổi mức lưu lượng RF NYSP-L864
| Ứng dụng tiêu biểu | Chiều dài hơn 2 mét, nó được lắp đặt theo chiều dọc trên đỉnh và có thể được sử dụng như một công tắc dọc,có thể được sử dụng như băng tải than |
| Sản phẩm mô hình | NYSP-L864 |
| Vật liệu thăm dò | 304 + PTFE (tùy chọn) |
| Chiều dài đầu dò | 500mm (Chiều dài có thể được tùy chỉnh theo điều kiện trang web) |
| Nhiệt độ quy trình | -40 ℃ ~ + 130 ℃ |
| Quy trình áp lực | <2.0MPa |
| Nguồn cấp | 24VDC, 220VAC (tùy chọn) |
| Thời gian trễ | 0 ~ 30 giây có thể điều chỉnh |
| Kết nối thủ tục | Chủ đề / mặt bích (tùy chọn) |
| Bảo vệ mất điện | Mở, đóng, chuyển đổi trường |
| Rơ le đầu ra | Đầu ra cực kép, ném kép (DPDT), 5A, 24V DC hoặc 5A, 220VAC |
| Mức độ bảo vệ | IP67 |
| Cấp chống cháy nổ | Exia II CT6 |
Đặc điểm thiết kế công tắc mức lưu lượng RF NYSP-L864
1. Chống bám dính: Mạch chống bám dính đã được cấp bằng sáng chế có thể loại bỏ các tín hiệu sai do vật liệu bám dính.
Tính linh hoạt mạnh mẽ: Nó có thể được áp dụng để đo các phương tiện dẫn điện và không dẫn điện khác nhau, chẳng hạn như chất lỏng, chất nhớt, hạt, bột và tro bay.
3. Đầu dò có thể tháo rời: Không có kết nối cáp giữa bộ điều khiển và đầu dò.Bộ điều khiển có thể được tháo ra và thay thế bất cứ lúc nào để bảo trì mà không ảnh hưởng đến vật liệu nhập và xuất.
4. Khả năng chịu nhiệt độ cao và thấp: thích hợp cho môi trường làm việc từ -184 ° C đến 280 ° C, và các đầu dò gốm cho nhiệt độ cao hơn cũng có sẵn.
5.Hình thức đầu ra: đầu ra tín hiệu rơle hai cực kép, đồng thời có đèn trạng thái để hiển thị trạng thái đầu ra, và chức năng trễ từ 0 đến 30 giây.
6. Chẩn đoán thông minh: Sau khi bật nguồn, mạch thiết bị sẽ tự động phát hiện xem trạng thái làm việc có bình thường hay không.
