Thông tin chi tiết sản phẩm:
|
| Đường kính: | DN15 ~ DN200 | Vật liệu ống đo: | 316L, 304, 304 lót bằng PTFE |
|---|---|---|---|
| Tỷ lệ phạm vi: | Standard type: 10:1; Loại tiêu chuẩn: 10: 1; Special type: 20:1 Loại đặc biệ | Nhiệt độ trung bình: | Tiêu chuẩn: -40 ~ + 100 ℃ |
| Sự liên quan: | Mặt bích, Kẹp, Chỉ, Chủ đề | sự chính xác: | 1,5% |
| Điểm nổi bật: | Rotameter ống kim loại loại ướt,Rotameter lưu lượng gas,Rotameter ống kim loại lỏng |
||

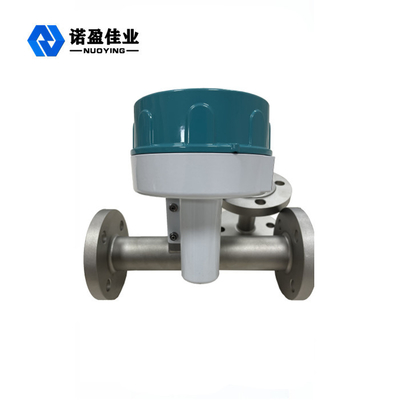

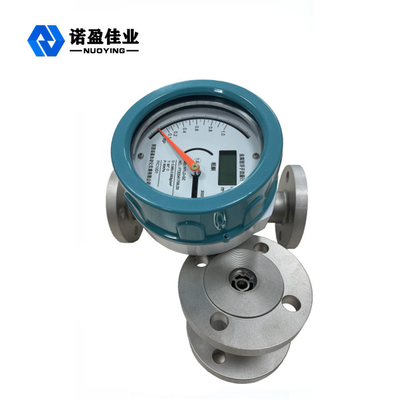

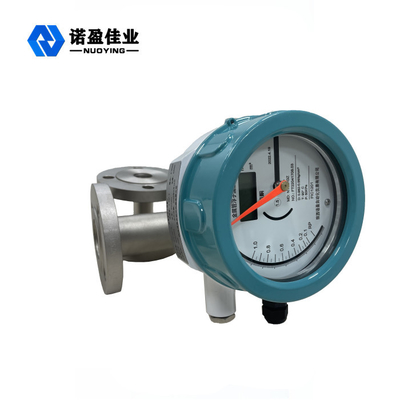

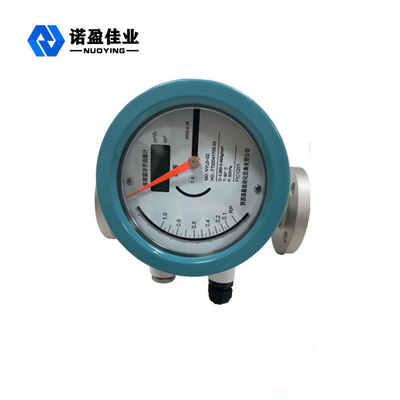

Độ chính xác cao Diện tích biến thiên Loại ướt Ống kim loại khí lỏng Máy đo lưu lượng Rotameter
Độ chính xác cao Diện tích biến thiên Loại ướt Ống kim loại khí lỏng Máy đo lưu lượng Rotameter Mô tả:
Rotameter ống kim loại là một thiết bị đo lưu lượng diện tích có thể thay đổi dựa trên phép đo vị trí phao.Áp dụng cấu trúc hoàn toàn bằng kim loại và thiết kế theo ý tưởng Mô-đun, nó được sử dụng rộng rãi trong đo lưu lượng và điều khiển quá trình trong môi trường phức tạp và khắc nghiệt trong các ngành công nghiệp khác nhau, với khối lượng nhỏ, tổn thất áp suất nhỏ, tỷ lệ phạm vi lớn (10: 1), v.v. đặc biệt thích hợp cho các phương tiện có vận tốc dòng điện thấp và tốc độ dòng chảy thấp.Do hiệu suất tuyệt vời, độ tin cậy và giá cả cạnh tranh, nó được sử dụng rộng rãi trong các lĩnh vực dầu mỏ, công nghiệp hóa chất, sản xuất thép, công nghiệp nhẹ, nước, v.v. Lưu lượng kế ống kim loại có nhiều vật liệu khác nhau và phù hợp để đo lưu lượng kế của tất cả các môi trường không ăn mòn, ăn mòn và ăn mòn mạnh.
Độ chính xác cao Diện tích biến thiên Loại ướt Ống kim loại khí lỏng Ống kim loại Rotameter Đồng hồ đo lưu lượng Tính năng:
1. trục đơn, màn hình thông minh, độ tin cậy cao, dễ dàng bảo trì, thời gian sử dụng lâu dài.
2. yêu cầu ít trên ống.
3. tỷ lệ chậm: 10: 1, loại đặc biệt: 20: 1.
4. Thích hợp cho các phép đo phương tiện có đường ống nhỏ và tốc độ dòng chảy thấp.
5. Màn hình LCD, hiển thị dòng chảy tức thời và toàn bộ dòng chảy cùng một lúc.
6. không tiếp xúc khớp nối truyền từ tính.
7. Cấu trúc kim loại, phù hợp với môi trường ăn mòn mạnh và môi trường có nhiệt độ cao, áp suất cao và các điều kiện dễ cháy, nổ.
8. có sẵn hai dây, pin và nguồn cung cấp AC để lựa chọn.
9. Chức năng hiệu chuẩn nhiều tham số, khôi phục và sao lưu dữ liệu, chức năng bảo vệ khi mất điện.
Độ chính xác cao Diện tích biến thiên Loại ướt Ống kim loại khí lỏng Máy đo lưu lượng Rotameter Thông số:
| Dải đo | Nước: 1 ~ 200000L / H (20 ° C) |
| Không khí: 0,03 ~ 6000m3 / h (20 ° C, 0,1013MPa) | |
| Tỷ lệ phạm vi đo | Tiêu chuẩn: 10: 1;Đặc biệt: 20: 1 |
| Lớp chính xác | Tiêu chuẩn: 1,5;Đặc biệt: 1.0 |
| Lớp áp lực | Tiêu chuẩn: DN15 ~ DN50≤4.0MPa;DN80 ~ DN200≤1,6MPa |
| Áp suất cao: DN15 ~ DN50≤32MPa; DN80 ~ DN200≤16MPa | |
| Tổn thất áp suất | 7kPa ~ 70kPa |
| Nhiệt độ trung bình | Tiêu chuẩn: -40 ° C ~ + 100 ° C;PTFE: -50 ° C ~ + 100 ° C |
| Áp suất cao: 110 ° C ~ + 450 ° C | |
| Độ nhớt trung bình | DN15: η <5mPa.s (F15.1 ~ F15.3), η <30mPa.s (F15.4 ~ F15.8) |
| DN25: η <250mPa.s;DN50 ~ DN200: η <300mPa.s | |
| Nhiệt độ môi trường | Loại điều khiển từ xa: -40 ° C ~ + 85 ° C |
| Chỉ báo kim tại chỗ: -40 ° C ~ + 100 ° C | |
| Kiểu kết nối | Tiêu chuẩn: Mặt bích tiêu chuẩn DIN2501;đặc biệt: tùy chỉnh |
| Kết nối dây |
Sợi nữ M20 × 1,5 (Chủ đề nữ 1 / 2NPT chống cháy nổ Exd) |
|
Nguồn cấp
|
Tiêu chuẩn: 24VDC hai dòng 4 ~ 20mA (12VDC ~ 32VDC) |
| Loại cảnh báo: 24VDC bốn dòng 4 ~ 20mA (18VDC ~ 18VDC) | |
| Loại AC: 85 ~ 265VAC 50HZ | |
| Loại pin: pin lithium 3,6V 7,5AH (tuổi thọ 3 năm) | |
| Tải tính năng kháng | Hai dòng: điện trở tải tối đa = 50 × (điện áp-12) Ω = 600Ω 24V |
| Đa dòng: điện trở tải tối đa 500Ω | |
| Đầu ra tín hiệu cảnh báo | Đầu ra công tắc cảnh báo đường ống sậy, cảnh báo dòng chảy giới hạn trên và giới hạn dưới (công suất tiếp điểm 1A 30VDC) |
| Ngõ ra rơ le điện (công suất tiếp điểm 1A 30VDC, 0,25A 250VAC, 0,5A 125VAC) | |
| Đầu ra xung |
Khoảng trắng tối thiểu 50ms (tải tối đa 100mA 30VDC, nội trở 100Ω) |
| Màn hình LCD | Phạm vi hiển thị dòng tức thời: 0 ~ 50000 |
| Tổng phạm vi hiển thị luồng: 0 ~ 99999999 | |
| Lớp bảo vệ | IP65 |
| Lớp chống cháy nổ | Exia II CT5Ga Exd II BT6Gb |
