Loại đầu vào Bộ chuyển đổi áp suất mức nước Màng gốm HART

Máy phát cảm biến áp suất máy phát mức chất lỏng NH93420

Máy phát mức chất lỏng dòng NH93420 là sự mở rộng và phát triển của công nghệ máy phát áp suất, theo nguyên tắc quan hệ tuyến tính giữa áp suất được tạo ra bởi trọng lượng riêng khác nhau của chất lỏng ở các độ cao khác nhau, để đạt được phép đo và truyền chính xác lượng nước, dầu và bột nhão, chiều cao, trọng lượng chất lỏng.

Máy phát mức chất lỏng NH93420Thông số kỹ thuật

※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!

Máy phát mức chất lỏng NH93420 Vận hành Nguyên tắc

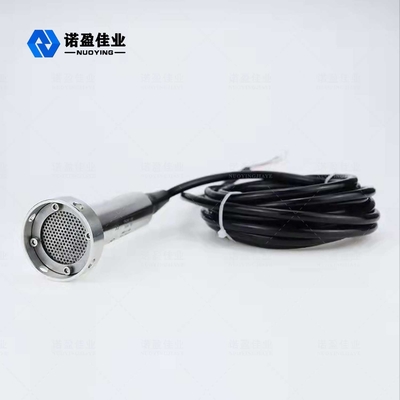

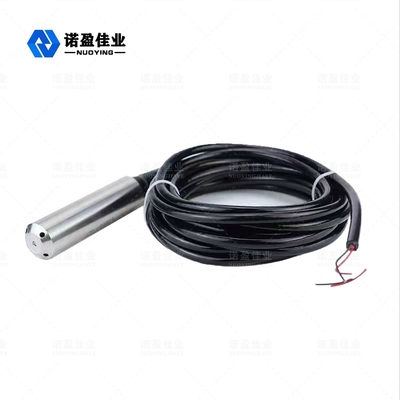

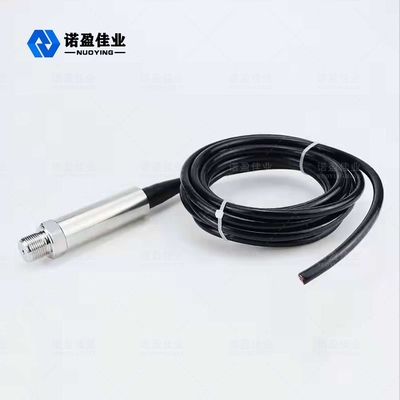

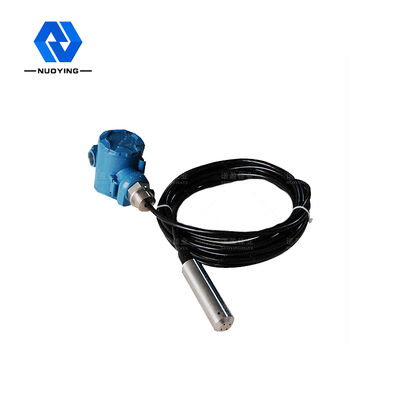

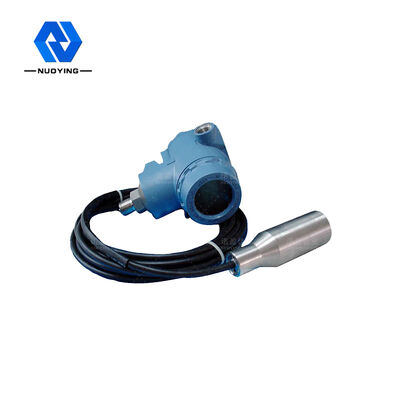

Bộ truyền mức chất lỏng bao gồm một cáp dẫn khí đặc biệt được tích hợp trong ống mao dẫn, khớp nén và đầu dò. Đầu dò của máy đo mức được cấu tạo bằng lõi thép không gỉ có màng ngăn ở phía dưới và vỏ nhựa có lỗ. Đo mức chất lỏng thực chất là sự chênh lệch giữa áp suất thủy tĩnh trên đầu dò và áp suất khí quyển thực tế, sau đó cảm biến gốm (được gắn vào màng thép không gỉ) và linh kiện điện tử chuyển đổi chênh lệch áp suất thành tín hiệu đầu ra 4〜20mA.
Khi máy phát mức chất lỏng thủy tĩnh được đưa vào một độ sâu nhất định của chất lỏng đo được, công thức áp suất của cảm biến như sau: PA= p・g・h+Po để thu được công thức mức chất lỏng: h = PA- Po/ p*g.
Đồng thời, áp suất của chất lỏng được đưa vào buồng áp suất dương của cảm biến thông qua thép không gỉ dẫn khí, sau đó áp suất khí quyển trên bề mặt chất lỏng được nối với buồng áp suất âm của cảm biến, để chống lại Po, ở mặt sau của cảm biến và tạo ra áp suất đo được của cảm biến PA-Po= p・g・h.
Nếu mật độ của chất lỏng là đồng nhất thì chênh lệch áp suất tĩnh tỷ lệ thuận với chiều cao của mực chất lỏng.

Máy phát mức chất lỏng NH93420 Đặc điểm thiết kế

• Cài đặt đơn giản, dễ sử dụng, khả năng thay thế mạnh mẽ.
• Thích hợp để đo mức chất lỏng và giao diện của môi trường chất lỏng trong thùng chứa. Ngoài chỉ báo trường, còn có thể được trang bị bộ phát từ xa, công tắc báo động, chức năng phát hiện hoàn chỉnh.
• Chỉ báo mới lạ, đọc trực quan, bắt mắt, quan sát hướng của chỉ báo có thể thay đổi theo nhu cầu của người dùng.
• Phạm vi đo lớn, không bị giới hạn bởi chiều cao của bể chứa.
• Cơ chế chỉ thị được cách ly hoàn toàn với môi trường được thử nghiệm, có hiệu suất bịt kín tốt, độ tin cậy cao và vận hành an toàn.
• Cấu trúc đơn giản, lắp đặt dễ dàng, bảo trì dễ dàng, chống ăn mòn, không cần nguồn điện, chống cháy nổ.
• Độ nhạy cảm biến chất lượng cao, tốc độ phản hồi nhanh, phản ánh chính xác dòng chảy hoặc mức chất lỏng tĩnh của những thay đổi tinh tế, độ chính xác đo cao.
• Với khả năng chống cháy nổ và cách ly an toàn về bản chất, có thể được sử dụng ở nhiều nơi nguy hiểm khác nhau.
• Thiết kế chống chặn có thể thực hiện đo mức chất lỏng trong môi trường dán.

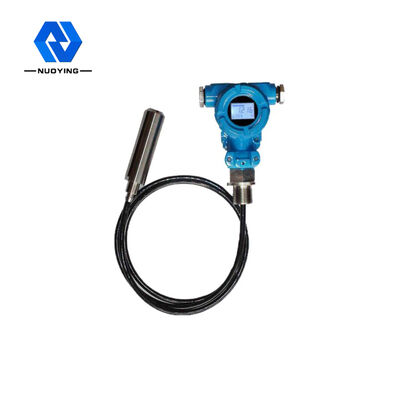

• Rất thuận tiện để đọc tại chỗ với ba loại đầu chỉ báo: tỷ lệ bằng nhau 100%, đèn LED và LCD.
• Truyền tín hiệu hai dây DC 4-20mA, khả năng chống nhiễu mạnh, khoảng cách truyền dài.
• Điểm 0 duy nhất, toàn dải, bù phi tuyến, để đảm bảo thiết bị nằm trong phạm vi điều kiện hoạt động chính xác, ổn định lâu dài.
• Cảm biến áp suất cảm nhận trực tiếp áp suất mực chất lỏng, không bị ảnh hưởng bởi sự sủi bọt, lắng đọng của vật liệu.

​
