Thông tin chi tiết sản phẩm:
|
Dải đo: | Chất lỏng ăn mòn | Cấp chính xác: | ± 0,25% FS, ± 0,5% FS, ± 1,0% FS |
---|---|---|---|
Kết nối quá trình: | Chủ đề, Mặt bích (tùy chọn) | Nhiệt độ môi trường xung quanh: | -40〜85 ° C |
Nhiệt độ quy trình: | -10 ~ + 70 ° C | Đầu ra tín hiệu: | 4 ... 20mADC / HART / RS485 ... |
Mẫu ăng ten: | Loại chống ăn mòn | Lớp bảo vệ: | IP67 |
Điểm nổi bật: | Máy phát áp suất chất lỏng chống ăn mòn,máy phát áp suất chất lỏng RS485,Máy phát mức chất lỏng RS485 |

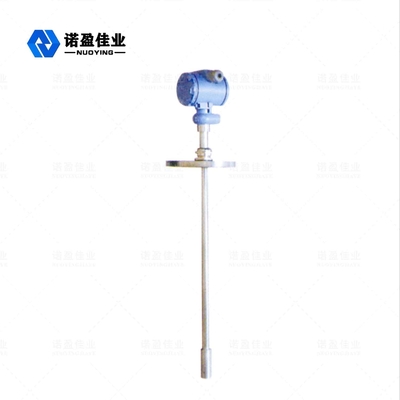

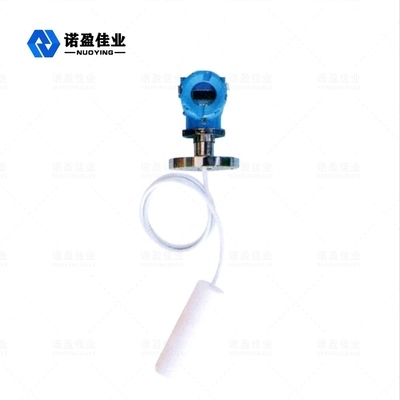

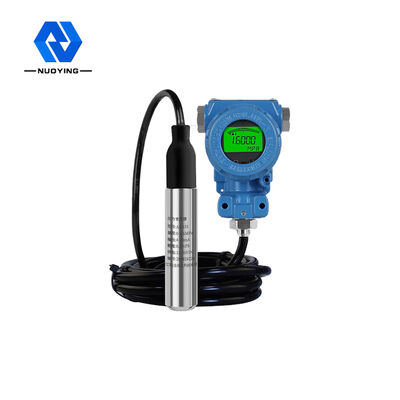

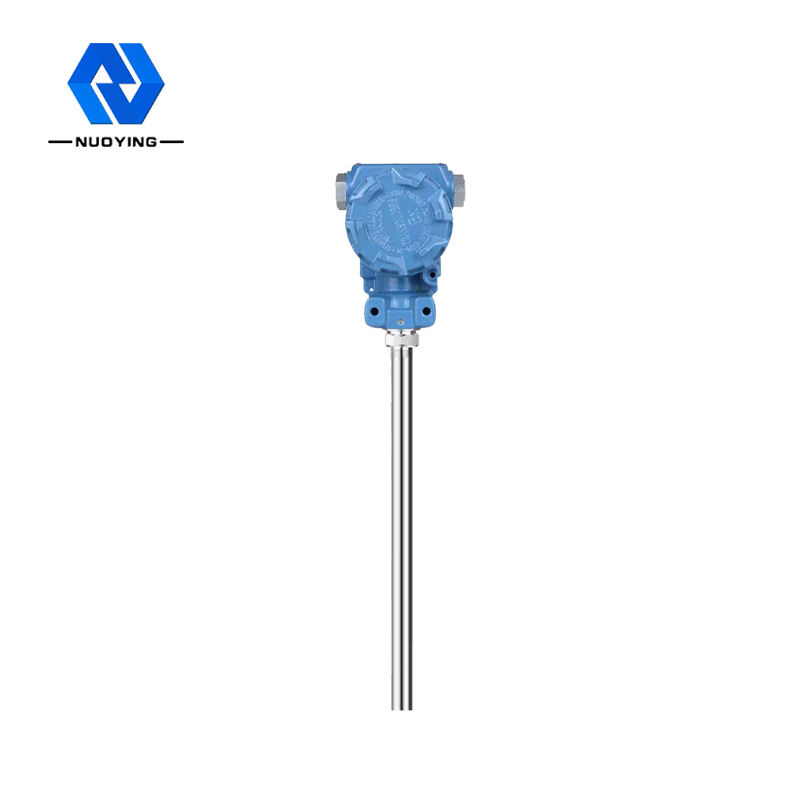

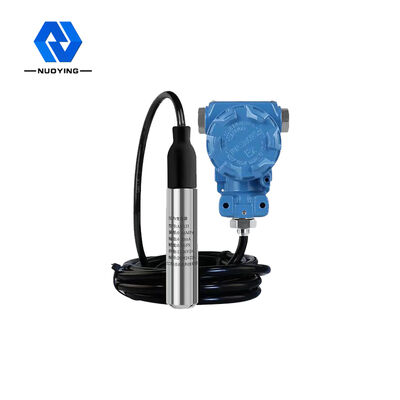

NH93420 Loại chống ăn mòn Máy phát cảm biến áp suất bộ truyền mức chất lỏng
Máy phát mức chất lỏng dòng NH93420 là một thiết kế hoàn toàn bằng thép không gỉ, thiết bị đo mức chất lỏng áp suất trạng thái rắn lặn hoàn toàn kín.Sản phẩm này có độ ổn định cao, cảm biến áp suất điện áp có độ tin cậy cao, mạch xử lý máy phát thông minh có độ chính xác cao, công nghệ bù nhiệt độ kỹ thuật số chính xác và công nghệ hiệu chỉnh phi tuyến tính.Tín hiệu mức chất lỏng của chất lỏng đo được chuyển thành tín hiệu điện đầu ra tiêu chuẩn.Cáp chống thấm nước và vỏ kết nối kín, đường ống trong cáp, có thể sử dụng trong chất lỏng trong thời gian dài.Cấu trúc tích hợp và đầu ra tín hiệu được tiêu chuẩn hóa mang lại sự thuận tiện cho việc sử dụng tại hiện trường và điều khiển tự động..Sản phẩm có kích thước nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt và dễ sử dụng.Nó phù hợp để đo và kiểm soát mức chất lỏng trong các lĩnh vực dầu khí, công nghiệp hóa chất, nhà máy điện, cấp nước đô thị và thăm dò nhiệt độ nước.
Máy phát mức chất lỏng NH93420Thông số kỹ thuật
Các ứng dụng tiêu biểu | Chất lỏng ăn mòn | ||||||||||
Phạm vi đo lường |
|
||||||||||
Đầu ra tín hiệu: | 4 ~ 20mADC / HART / RS485 | ||||||||||
Nhiệt độ môi trường xung quanh | -40 〜85 ° C | ||||||||||
Nhiệt độ quy trình |
-10 ~ + 70 ° C |
||||||||||
Kết nối quá trình | lắp mặt bích ren (tùy chọn) | ||||||||||
Nguồn cấp | 24VDC (± 5%) | ||||||||||
Dung tải |
<(U-15) / 0,02A |
||||||||||
Vật liệu màng |
316L, màng ngăn gốm (tùy chọn) Chất liệu vỏ: nhôm, thép không gỉ (tùy chọn) |
||||||||||
Sự ổn định |
± 0,05% FS / năm;± 0,1% FS / năm |
||||||||||
Hiện trường | LCD (tùy chọn) | ||||||||||
Mức độ bảo vệ | IP67 | ||||||||||
Lớp nổ |
Exia II CT5 Exd IIBT5 (tùy chọn) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Máy phát mức chất lỏng NH93420 Điều hành Nguyên tắc
Bộ truyền mức chất lỏng bao gồm một cáp dẫn khí đặc biệt được lắp vào ống mao dẫn, khớp nén và đầu dò.Đầu dò của máy đo mức được cấu tạo bằng lõi thép không gỉ, có màng ngăn ở đáy và vỏ nhựa có lỗ.Phép đo mức chất lỏng thực chất là sự chênh lệch giữa áp suất thủy tĩnh trên đầu thăm dò và áp suất khí quyển thực tế, sau đó cảm biến gốm (gắn với màng thép không gỉ) và bộ phận điện tử chuyển đổi chênh lệch áp suất thành tín hiệu đầu ra 4〜20mA .
Khi đưa bộ truyền mực chất lỏng thủy tĩnh vào một độ sâu nhất định của chất lỏng đo được thì công thức áp suất của cảm biến như sau: PA = p ・ g ・ h + Po để có công thức mực chất lỏng: h = PA-Po / p * g.
Đồng thời, áp suất chất lỏng được đưa vào buồng áp suất dương của cảm biến thông qua thép không gỉ dẫn khí, và sau đó áp suất khí quyển trên bề mặt chất lỏng được kết nối với buồng áp suất âm của cảm biến, để chống lại Po, ở mặt sau của cảm biến và làm cho áp suất đo được của cảm biến PA-Po = p ・ g ・ h.
Nếu khối lượng riêng của chất lỏng là đồng nhất, chênh lệch áp suất tĩnh tỷ lệ với chiều cao của mực chất lỏng.
Máy phát mức chất lỏng NH93420 Yêu cầu cài đặt
