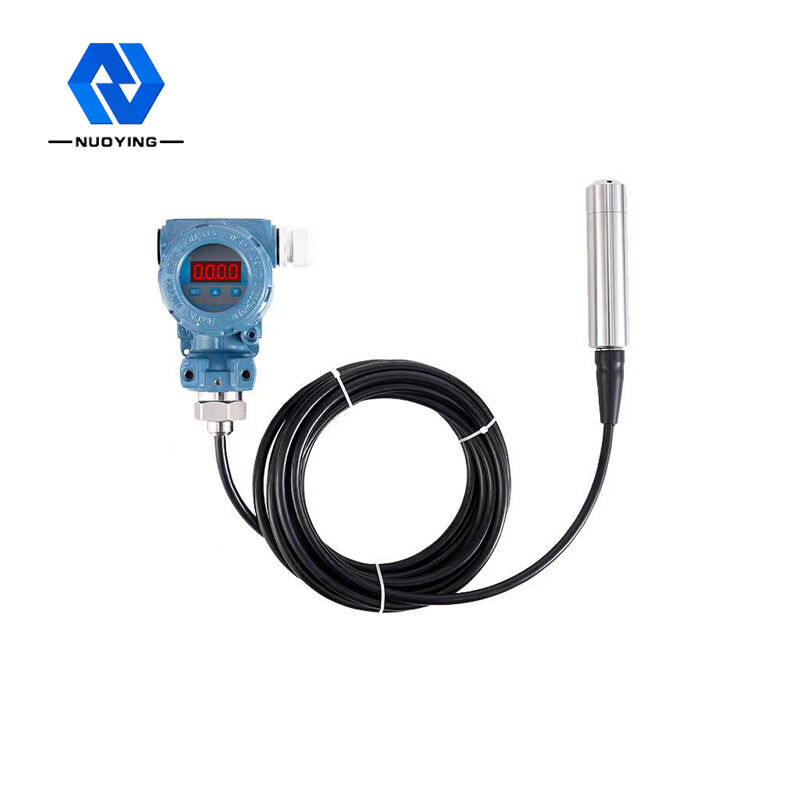

Máy phát cảm biến áp suất kỹ thuật số Màn hình LCD bằng thép không gỉ

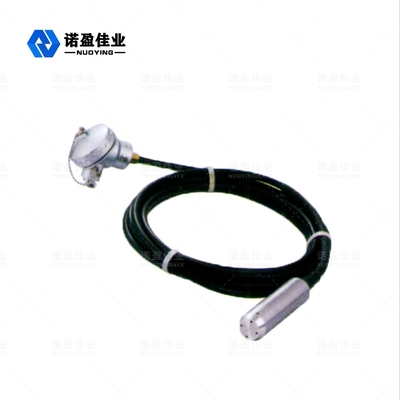

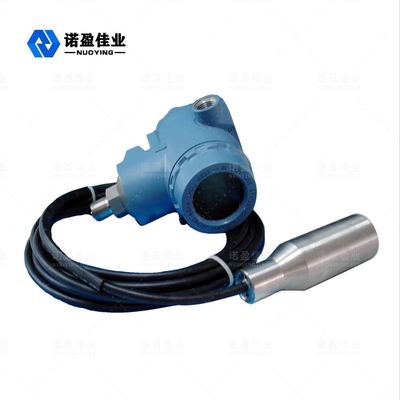

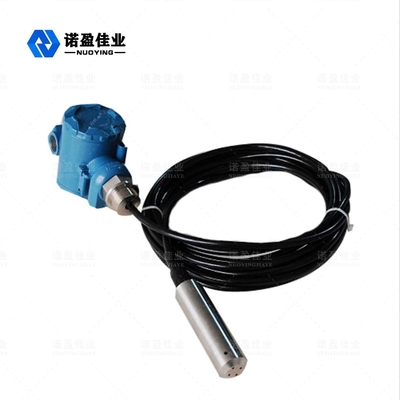

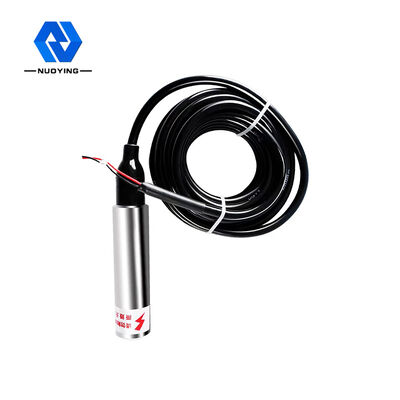

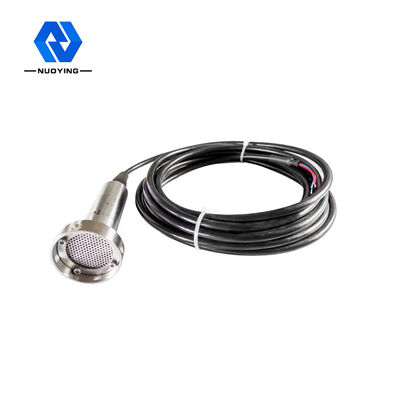

NH93420 Bộ cảm biến áp suất máy phát mức chất lỏng

Máy phát mức chất lỏng dòng NH93420 là một thiết kế hoàn toàn bằng thép không gỉ, thiết bị đo mức chất lỏng áp suất trạng thái rắn lặn hoàn toàn kín.Sản phẩm này có độ ổn định cao, cảm biến áp suất điện áp có độ tin cậy cao, mạch xử lý máy phát thông minh có độ chính xác cao, công nghệ bù nhiệt độ kỹ thuật số chính xác và công nghệ hiệu chỉnh phi tuyến tính.Tín hiệu mức chất lỏng của chất lỏng đo được chuyển thành tín hiệu điện đầu ra tiêu chuẩn.Cáp chống thấm nước và vỏ kết nối kín, đường ống trong cáp, có thể sử dụng trong chất lỏng trong thời gian dài.Cấu trúc tích hợp và đầu ra tín hiệu được tiêu chuẩn hóa mang lại sự thuận tiện cho việc sử dụng tại hiện trường và điều khiển tự động..Sản phẩm có kích thước nhỏ, trọng lượng nhẹ, dễ dàng lắp đặt và dễ sử dụng.Nó phù hợp để đo và kiểm soát mức chất lỏng trong các lĩnh vực dầu khí, công nghiệp hóa chất, nhà máy điện, cấp nước đô thị và thăm dò nhiệt độ nước.

Máy phát mức chất lỏng NH93420Thông số kỹ thuật

※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!

Máy phát mức chất lỏng NH93420 Điều hành Nguyên tắc

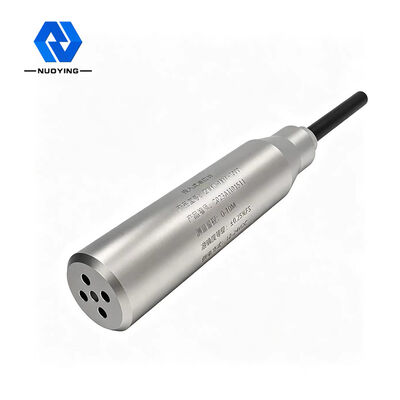

Bộ truyền mức chất lỏng bao gồm một cáp dẫn khí đặc biệt được lắp vào ống mao dẫn, khớp nén và đầu dò.Đầu dò của máy đo mức được cấu tạo bằng lõi thép không gỉ, có màng ngăn ở đáy và vỏ nhựa có lỗ.Phép đo mức chất lỏng thực chất là sự chênh lệch giữa áp suất thủy tĩnh trên đầu thăm dò và áp suất khí quyển thực tế, sau đó cảm biến gốm (gắn với màng thép không gỉ) và bộ phận điện tử chuyển đổi chênh lệch áp suất thành tín hiệu đầu ra 4〜20mA .
Khi đưa bộ truyền mực chất lỏng thủy tĩnh vào một độ sâu nhất định của chất lỏng đo được thì công thức áp suất của cảm biến như sau: PA = p ・ g ・ h + Po để có công thức mực chất lỏng: h = PA-Po / p * g.
Đồng thời, áp suất chất lỏng được đưa vào buồng áp suất dương của cảm biến thông qua thép không gỉ dẫn khí, và sau đó áp suất khí quyển trên bề mặt chất lỏng được kết nối với buồng áp suất âm của cảm biến, để chống lại Po, ở mặt sau của cảm biến và làm cho áp suất đo được của cảm biến PA-Po = p ・ g ・ h.
Nếu khối lượng riêng của chất lỏng là đồng nhất, chênh lệch áp suất tĩnh tỷ lệ với chiều cao của mực chất lỏng.

Máy phát mức chất lỏng NH93420 Tính năng thiết kế

• Độ ổn định tốt và độ chính xác cao.
• Kết cấu thiết kế tinh tế, có thể dùng trực tiếp để đo mực chất lỏng trong môi trường đo nên khá tiện lợi khi lắp đặt và sử dụng.
• Kết cấu vững chắc, các thành phần không chuyển động, độ tin cậy cao, tuổi thọ lâu dài từ nước, dầu đến bột nhão có độ nhớt cao có thể được đo với độ chính xác cao, không bị ảnh hưởng bởi các đặc tính tạo bọt, lắng đọng và điện của môi trường được thử nghiệm.
• Nhiệt độ bù phạm vi rộng.
• Với tính năng bảo vệ phân cực biến tần nguồn và bảo vệ hạn chế dòng quá tải, chống sét, chống nhiễu tần số vô tuyến.
