Thông tin chi tiết sản phẩm:
|
| Dải đo: | 30 triệu | tần số: | 100MHZ-1,8GHZ |
|---|---|---|---|
| Vật chất: | 304.316L (tùy chọn) | Kết nối quá trình: | Ren vít, Mặt bích (tùy chọn), |
| Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Lấy mẫu: | echo 55 mẫu / s |
| Phương thức giao tiếp: | Giao thức truyền thông HART | Áp suất quy trình: | -0,1-4MPa |

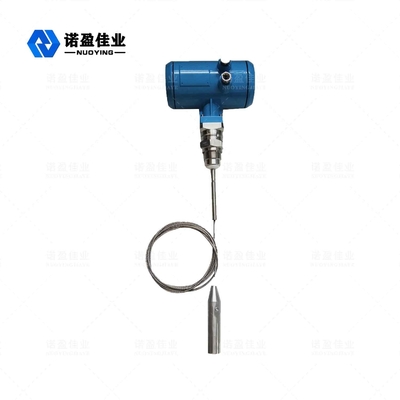

NYRD701 Sóng hướng dẫn 1.8GHz Rađa Mức độ Mét

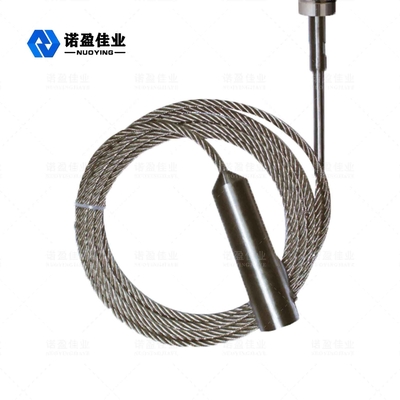

Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP67 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1,5 (đường kính cáp 5 - 9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Radar sóng có hướng dẫn là loại công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian hoạt động của nó có thể được các bộ phận điện tử chuyển đổi thành tín hiệu mức.Đầu dò phát ra các xung tần số cao lan truyền dọc theo dây cáp và các xung này bị phản xạ trở lại khi chúng chạm vào bề mặt vật liệu và được bộ thu bên trong đồng hồ thu nhận.Tín hiệu khoảng cách sau đó được chuyển đổi thành tín hiệu mức.
Rađa Mức độ MétKhoảng cách đo
Bảng sau liệt kê mối quan hệ giữa các loại khác nhau của phương tiện đo và khoảng cách đo.
| Chỉ số trung bình | DK (ε) | Các hạt rắn | Chất lỏng | Dải đo |
| 1 | 1,4… 1,6 | －Khí ngưng tụ, ví dụ: N2CO2 | 3m (Chỉ đề cập đến đầu dò thanh đồng trục) | |
| 2 | 1,6… 1,9 |
－ Hạt đai nhựa － Đá vôi, xi măng đặc biệt -Đường |
－Khí dầu mỏ hóa lỏng, ví dụ như propan －Solvent －Freon 12 / Freon －Palm oil |
25m |
| 3 | 1,9… 2,5 | －Ximăng thường, Bột trét | －Dầu khoáng, Nhiên liệu | 30m |
| 4 | 2,5… 4 |
－Cereals, Seed -Cục đá -Cát |
－Benzene, Styrene, Toluene －Furan －Naphthalene |
30m |
| 5 | 4… 7 |
－Đặt đá, quặng -Muối ăn |
- Chlorobenzene, chloroform - Xịt xenlulo - Axit clohydric isocyanurat, amin |
30m |
| 6 | > 7 |
- Bột kim loại - Muội than - Than đá |
- Chất lỏng - Rượu - Amoniac lỏng |
30m |
