Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Chất lỏng, bột, hạt rắn, môi trường ăn mòn | Chất liệu ăng ten: | Cáp linh hoạt / 304 / PTFE (tùy chọn) |
---|---|---|---|
Kết nối quá trình: | Ren vít, Mặt bích (tùy chọn), | Nhiệt độ hoạt động: | -40 ~ 130 ℃ |
Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Dải tần số: | 1.8Ghz |
sự chính xác: | ± 1mm | Nguồn cấp: | 24VDC hoặc 220VAC |

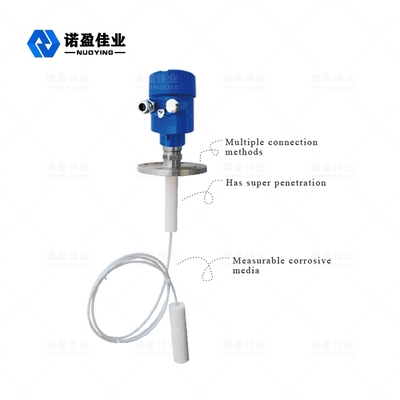

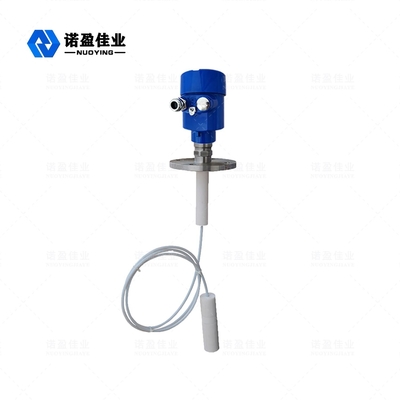

NYRD701 PTFESóng hướng dẫn 1.8GHz Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
Ứng dụng tiêu biểu | Chất lỏng, bột, hạt rắn, môi trường ăn mòn |
Chất liệu ăng ten | Cáp linh hoạt / 304 / PTFE (tùy chọn) |
Dải đo | 30 m |
Sự chính xác | ± 1mm |
Nguồn cấp | 24 VDC (Hai dây, Bốn dây) |
Nhiệt độ trung bình | -40 ~ + 130 ℃, -40 ~ + 250 ℃ |
Áp lực | e -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Anten đo mức radar sóng có hướng dẫn sử dụng vật liệu PTFE, PTFE (PTFE hoặc PTFE), thường được gọi là "vua chất dẻo", được tạo thành từ tetrafluoroethylen bằng cách trùng hợp các hợp chất polyme, nó có tính ổn định hóa học tuyệt vời, chống ăn mòn cao, niêm phong, bôi trơn không dính, cách điện và độ bền chống lão hóa tốt, PTFE có các tính năng sau:
Rađa Mức độ MétĐiều hành Nguyên tắc
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép), và khi nó gặp môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần của năng lượng xung được phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
