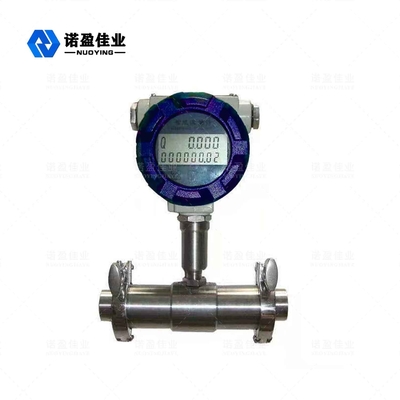

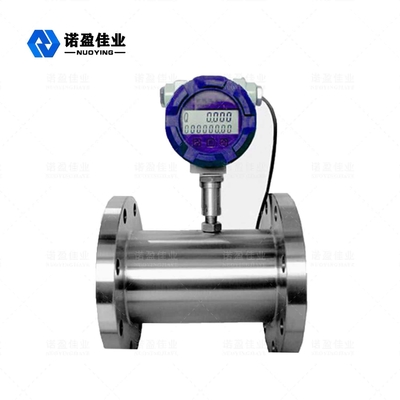

Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m

Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m
Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m

Hình ảnh lớn :  Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: NUOYINGJIAYE
Chứng nhận: Explosion-proof certificate
Số mô hình: NYLD
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: $300 to $2000
chi tiết đóng gói: Đóng gói theo tiêu chuẩn để xuất khẩu
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 300 chiếc / tháng trước

Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m

Sự miêu tả
Đường kính danh nghĩa (mm) và phương pháp kết nối: 4,6,10,15,20,25,32,40 (kết nối gai) 15,20,25,32,40 (kết nối gai và mặt bích) 50,65,80,100,125,150,20 Điều kiện môi trường xung quanh: Nhiệt độ : -10 ~ + 55 ℃, Độ ẩm tương đối: 5 % ~ 90 % Áp suất khí quyển: 86 ~ 106Kpa
Lớp chính xác: Độ chính xác thông thường ± 1% R, ± 0,5% R, Độ chính xác cao nhất ± 0,2% R Đường truyền tín hiệu: STVPV 3 × 0,3 (ba dây), 2 × 0,3 (hai dây)
Tỷ lệ phạm vi đo lường: 1: 10,1: 15,1: 20 Vật liệu dụng cụ: 304 stainless steel; Thép không gỉ 304; 316L stainless steel; Thép không gỉ
Lớp chống cháy nổ: ExdIIBT6 Lớp bảo vệ: IP65
Điểm nổi bật:

Đồng hồ đo lưu lượng tuabin có độ chính xác cao

,

cảm biến đo lưu lượng tuabin 1000m

,

đồng hồ đo khí tuabin 1000m



NYLDTuabin Lưu lượng kế



NYLDlưu lượng kế tuabin (Abbr. TUF) là một loại chính của Lưu lượng kế cánh quạt cũng bao gồm cả Ống thông gió và Đồng hồ nước.TUF được tạo thành từ Cảm biến và Hiển thị Chuyển đổi.Cảm biến phản ứng với vận tốc trung bình của chất lỏng với rôto nhiều cánh để suy đoán giá trị lưu lượng và giá trị lưu lượng tích lũy.Vận tốc (hoặc các vòng tròn) của rôto có thể được chọn theo cơ chế, cảm ứng điện từ, quang điện, trước khi hiển thị và truyền các bản ghi bằng thiết bị đọc.
Người ta nói rằng Mỹ đã công bố bằng sáng chế TUF đầu tiên vào đầu năm 1886. Bằng sáng chế năm 1914 ghi lại rằng giá trị lưu lượng TUF có liên quan đến tần số.TUF được phát triển đầu tiên vào năm 1938 được áp dụng để đo dòng nhiên liệu trong máy bay.Nó hoàn toàn đạt được để sử dụng trong ngành công nghiệp cho đến khi kết thúc chiến tranh thế giới thứ hai, vì động cơ phản lực và nhiên liệu phản lực lỏng đòi hỏi độ chính xác cao, công cụ đo lưu lượng phản ứng nhanh.Ngày nay, nó có thể được sử dụng rộng rãi trong các lĩnh vực dầu mỏ, hóa chất, quốc phòng, khoa học, đo lường, v.v.
NYLDDòng lưu lượng kế tuabin sử dụng công nghệ hàng đầu tích hợp với thiết kế tiên tiến để sản xuất thế hệ lưu lượng kế tuabin mới với các tính năng của cấu trúc đơn giản, trọng lượng nhẹ, độ chính xác cao, độ lặp lại tốt, phản ứng linh hoạt, lắp đặt / bảo trì / ứng dụng thuận tiện, v.v. được áp dụng để đo chất lỏng có độ nhớt động học dưới 5 * 10-6㎡ / s và không có tạp chất xơ, hạt, v.v. và không có tương tác ăn mòn với thép không gỉ 1Cr18Ni9Ti, 2Cr13 và A12O3, và hợp kim cứng trong con dấu đường ống.Chất lỏng của động học trên 5 * 10-6㎡ / s có thể được đo sau khi hiệu chuẩn chất lỏng thực của lưu lượng kế.Nó có thể được sử dụng để kiểm soát giá trị, còi báo động khi vượt quá, nếu phối hợp với thiết bị hiển thị đặc biệt.Vì vậy, nó là công cụ lý tưởng để đo giá trị lưu lượng và tiết kiệm năng lượng.



NYLDTuabin Lưu lượng kế Thông số cơ bản / Đặc điểm kỹ thuật



Thông số kỹ thuật



Đường kính danh nghĩa (mm)

và Phương thức kết nối

4,6,10,15,20,25,32,40 (kết nối gai lốp)

15,20,25,32,40 (kết nối gai và mặt bích)

50,65,80,100,125,150,200 (kết nối mặt bích)

Lớp chính xác

Độ chính xác thông thường ± 1% R, ± 0,5% R,

Độ chính xác cao nhất ± 0,2% R

Tỷ lệ phạm vi đo lường 1: 10,1: 15,1: 20
Vật liệu dụng cụ Thép không gỉ 304;Thép không gỉ 316L;Vân vân.
Nhiệt độ trung bình (℃) -20 ~ +120 ℃
Điều kiện môi trường xung quanh

Nhiệt độ: -10 ~ + 55 ℃,

Độ ẩm tương đối: 5 % ~ 90 %

Áp suất khí quyển: 86 ~ 106Kpa

Đầu ra tín hiệu

Cảm biến: tín hiệu tần số xung,

mức thấp≤0,8V

mức cao≥8V.

Máy phát: tín hiệu hiện tại

4 ~ 20mA DC

hai dây

Cung cấp điện

Cảm biến: + 12V DC, + 24V DC (tùy chọn)

Bộ chuyển đổi: + 24V DC

Đồng hồ loại hiển thị cảnh: Tế bào Lithium 3.2V

Đường truyền tín hiệu STVPV 3 × 0,3 (ba dây), 2 × 0,3 (hai dây)
Khoảng cách truyền ≤1000m
Giao diện dòng tín hiệu Chủ đề nội bộ M20 × 1.5
Lớp chống cháy nổ ExdIIBT6
Lớp bảo vệ IP65



Phạm vi đo lường và áp suất làm việc cho chất lỏng



Trên danh nghĩa

Đường kính

(mm)

Tốc độ dòng chảy thường xuyên (m3 / h)

Mở rộng tốc độ dòng chảy

(m3 / h)

Áp suất chịu đựng thường xuyên (Mpa)

Áp suất chịu đựng đặc biệt (Mpa)

(kết nối mặt bích)

DN4 0,04—0,25 0,04—0,4 6,3 12, 16, 25
DN6 0,1—0,6 0,06—0,6 6,3 12, 16, 25
DN10 0,2—1,2 0,15—1,5 6,3 12, 16, 25
DN15 0,6—6 0,4—8 6,3, 2,5 (mặt bích) 4,0, 6,3, 12, 16, 25
DN20 0,8—8 0,45—9 6,3, 2,5 (mặt bích) 4,0, 6,3, 12, 16, 25
DN25 1—10 0,5—10 6,3, 2,5 (mặt bích) 4,0, 6,3, 12, 16, 25
DN32 1,5—15 0,8—15 6,3, 2,5 (mặt bích) 4,0, 6,3, 12, 16, 25
DN40 2—20 1—20 6,3, 2,5 (mặt bích) 4,0, 6,3, 12, 16, 25
DN50 4—40 2—40 2,5 4,0, 6,3, 12, 16, 25
DN65 7—70 4—70 2,5 4,0, 6,3, 12, 16, 25
DN80 10—100 5—100 2,5 4,0, 6,3, 12, 16, 25
DN100 20—200 10—200 2,5 4,0, 6,3, 12, 16, 25
DN125 25—250 13—250 1,6 2,5, 4,0, 6,3, 12, 16
DN150 30—300 15—300 1,6 2,5, 4,0, 6,3, 12, 16
DN200 80--800 40—800 1,6 2,5, 4,0, 6,3, 12, 16



Phạm vi đo lường và áp suất làm việc cho khí



Người mẫu

Đường kính

(mm)

Lưu lượng dòng chảy

(m3 / h)

Tốc độ dòng chảy ban đầu

(m3 / h)

Dung sai áp suất (Mpa)

(kết nối mặt bích)

25A

25 (1 ”)



0,7—7 0,6 4.0 mặt bích hoặc ren
25B 1,5—15 1,0 4.0 mặt bích hoặc ren
25C 3—30 2.0 4.0 mặt bích hoặc ren
40A 40 (1,5 ”) 4—40 2,5 4.0 mặt bích hoặc ren
40B 8—80 3 4.0 mặt bích hoặc ren
50A 50 (2 ”) 10—100 3.5 4.0 mặt bích
50B 15—150 4 4.0 mặt bích
80 80 (3 ”) 15—300 4 1.6 mặt bích
100 100 (4 ”) 20—400 5 1.6 mặt bích
150 150 (6 ”) 50—1000 số 8 1.6 mặt bích
200 200 (8 ”) 100—2000 20 1.6 mặt bích
250 250 (10 ”) 150—3000 30 1.6 mặt bích
300 300 (12 ”) 200—4000 40 1.6 mặt bích



NYLDTuabin Lưu lượng kế Điều hành Nguyên tắc



Khi chất lỏng đo được chảy qua cảm biến, cánh gạt bắt đầu quay, vận tốc này tỷ lệ thuận với dòng chảy trung bình trong ống.Sự quay của cánh gạt thay đổi định kỳ giá trị điện trở từ của bộ chuyển đổi từ tính đàn hồi.Từ thông trong cuộn dây thử từ xảy ra thay đổi theo chu kỳ với nó để tạo ra điện áp cảm ứng tuần hoàn, nó là tín hiệu xung, sẽ được gửi đến màn hình để hiển thị sau khi được khuếch đại bằng kính lúp.

Phương trình tốc độ dòng chảy của Lưu lượng kế tuabin bao gồm cả phương trình thực tế và lý thuyết:

  • Phương trình thực tế:

Qv =f / k

Qm= Qv

Qvđề cập đến tốc độ dòng chảy thể tích, (đơn vị: m3/S)

Qmđề cập đến tốc độ dòng chảy khối lượng, (đơn vị ㎏ / s)

f: tham chiếu đến tần số tín hiệu đầu ra (đơn vị Hz)

k: tham chiếu đến hệ số Lưu lượng kế, (đơn vị P / m3).

Đường cong liên quan của hệ số lưu lượng kế và tốc độ dòng chảy có trong đồ thị (Sơ đồ: Đường đặc tính lưu lượng kế tuabin).Như bạn thấy, đường cong nhân tố có thể được chia thành hai phần tuyến tính và không tuyến tính.Phần tuyến tính chiếm 2/3 toàn bộ đường cong là đặc điểm liên quan đến cấu trúc, kích thước của cảm biến và độ nhớt của chất lỏng.Tính năng ở phần phi tuyến tính chịu ảnh hưởng của lực ma sát từ ổ trục, độ nhớt của chất lỏng.Khi tốc độ dòng chảy dưới giới hạn dưới của cảm biến, hệ số thiết bị sẽ nhanh chóng tăng lên cùng với nó.Giá trị của tổn thất áp suất và tốc độ dòng chảy tương tự như quan hệ bình phương.Nếu tốc độ dòng chảy vượt quá giới hạn trên, hãy chú ý đến việc ngăn chặn xâm thực.Khi lưu lượng kế tuabin có cấu trúc tương tự, các đường cong của chúng có tính năng tương tự nhưng có sai số hệ thống khác nhau.



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 0



Hệ số cảm biến có thể được xác định bằng dụng cụ hiệu chuẩn, có thể không xem xét cơ chế chất lỏng bên trong của cảm biến và có thể được xác nhận bằng tốc độ dòng chảy vào và các tín hiệu xung đi ra của tần số.Vì vậy, chúng ta có thể xem cảm biến như một hộp đen, thuận tiện cho việc ứng dụng.Nhưng xin lưu ý rằng hệ số chuyển đổi (hoặc hệ số thiết bị) phải tuân theo một số điều kiện mà điều kiện hiệu chuẩn là điều kiện tham chiếu.Nếu nó đi chệch khỏi điều kiện này, hệ số sẽ thay đổi.Các thay đổi sẽ được xác định về loại cảm biến, điều kiện lắp đặt đường ống và các thông số vật lý của chất lỏng.

  • Phương trình tốc độ dòng lý thuyết:

Theo định lý mômen động lượng có thể liệt kê phương trình chuyển động của bánh công tác.

Jdwdt= M1-M2-M3-M4

Trong công thức,

J: mômen quán tính bánh công tác;

dwdt:gia tốc quay;

M1: Mô-men xoắn điều khiển bằng chất lỏng

M2: Mômen cản nhớt

M3: Mômen ma sát mang

M4: Mômen từ.

Khi cánh quạt quay theo vận tốc không đổi, Jdwdt= 0 và M1= M2+ M3+ M4.Qua phân tích trên lý thuyết và kiểm chứng bằng thực nghiệm, có thể suy ra công thức đó là:

n = Aqv+ B-Cqv

Trong công thức,

n: dùng để chỉ tốc độ quay của bánh công tác;

qv: đề cập đến tốc độ dòng chảy thể tích;

A: các yếu tố liên quan đến đặc tính vật lý của chất lỏng (bao gồm mật độ, độ nhớt, v.v.), các thông số cấu trúc cánh bơm (góc cánh, đường kính cánh bơm, diện tích mặt cắt ngang kênh dòng chảy, v.v.);

B: các yếu tố liên quan đến khe hở trên cánh gạt và phân bố vận tốc dòng chất lỏng;

C: hệ số liên quan đến mômen ma sát.

Các học giả trong và ngoài nước đã đưa ra nhiều phương trình lưu lượng trên lý thuyết, áp dụng cho các cấu trúc cảm biến và điều kiện làm việc chất lỏng khác nhau.Cho đến nay, đặc tính thủy động lực học của các thiết bị tuabin vẫn chưa rõ ràng, vì nó có mối quan hệ phức tạp với đặc tính vật lý chất lỏng và đặc tính dòng chảy.Ví dụ, khi xuất hiện sự phân bố vận tốc xoáy và không đối xứng trong trường dòng chảy, các đặc tính thủy động lực học rất phức tạp.

Vì vậy hệ số thiết bị không thể được suy ra bằng công thức lý thuyết, có thể được xác nhận bằng hiệu chuẩn lưu lượng thực.Nhưng công thức lý thuyết đã có ý nghĩa trong thực tế.Nó có thể được sử dụng trong hướng dẫn thiết kế tham số cấu trúc cảm biến, dự báo và đánh giá quy tắc thay đổi hệ số công cụ.



NYLDTuabin Lưu lượng kế Tính năng

  • Độ chính xác cao (độ chính xác thông thường ± 1% R, ± 0,5% R, độ chính xác cao nhất ± 0,2% R);
  • Độ lặp lại tốt (ngắn hạn đạt 0,05% - 0,2%), được ưu tiên sử dụng trong thanh toán thương mại vì độ chính xác cực cao trong hiệu chuẩn thường xuyên hoặc hiệu chuẩn trực tuyến.
  • Đầu ra tín hiệu tần số xung được áp dụng cho tính toán tổng và kết nối máy tính không có độ lệch 0 và khả năng chống nhiễu mạnh.
  • Có thể đạt được tần số cao (3-4kHz) và có độ phân giải cao.
  • Khả năng rang rộng: đường kính trung bình hoặc lớn có thể đạt 1: 20 và đường kính nhỏ là 1:10.
  • Cấu trúc nhỏ gọn và trọng lượng nhẹ, lắp đặt và bảo trì thuận tiện, khả năng ứng dụng rộng rãi.
  • Ứng dụng để đo áp suất cao với lỗ mở không cần thiết của nó được tạo thành các dụng cụ áp suất cao.
  • Các cảm biến phiên bản hoàn chỉnh có thể được thiết kế thành nhiều loại khác nhau tùy theo nhu cầu đặc biệt của người dùng.Ví dụ, loại nhiệt độ thấp, loại áp suất cao, loại vệ sinh, v.v.
  • Loại chèn có thể được thực hiện, áp dụng cho phép đo đường kính thông thường lớn vì tổn thất áp suất nhỏ, giá thấp, dòng dừng không cần thiết để lấy ra và lắp đặt và bảo trì thuận tiện.

NYLDTuabin Lưu lượng kếDanh mục



Dòng 1.NYLD có thể được chia thành hai loại theo chức năng:

  • Cảm biến / máy phát tuabin lưu lượng
  • Lưu lượng kế tuabin tích hợp thông minh

2. minh họa chức năng:



Cảm biến / máy phát tuabin lưu lượng

Loại sản phẩm này không có chức năng hiển thị cảnh, chỉ tạo ra tín hiệu để truyền tín hiệu ra khoảng cách xa.Các tín hiệu dòng chảy có thể được chia thành tín hiệu xung hoặc dòng (4-20ma).Thiết bị này có giá thành rẻ, độ lắp ráp cao, kích thước nhỏ nên có thể ứng dụng để kết hợp với bộ hiển thị thứ hai, PLC, DCS, trên hệ thống điều khiển máy tính để sử dụng.

Theo các kết quả đầu ra tín hiệu khác nhau, nó có thể được chia thành các loại NYLD-N và NYLD-A.



NYLD — N cảm biến
Nguồn điện 12--24V DC, đầu ra xung ba dây,
mức cao≥8V, mức thấp≤0,8V, khoảng cách truyền tín hiệu ≤1000M.



NYLD — Máy phát
Nguồn điện 24V DC, ngõ ra tín hiệu hai dây dòng điện (4—20mA), khoảng cách truyền tín hiệu ≤1000M.



Lưu lượng kế tuabin tích hợp thông minh
Nó áp dụng công nghệ vi xử lý một chip tiêu thụ điện năng siêu thấp tiên tiến để tạo nên lưu lượng kế thông minh mới với cảm biến lưu lượng tuabin và tích hợp bộ hiển thị tính toán tích lũy.Nó có nhiều ưu điểm rõ ràng là màn hình LCD hai hàng tại hiện trường, cấu trúc nhỏ gọn, đọc trực tiếp và rõ ràng, độ tin cậy cao, chống nhiễu từ nguồn bên ngoài, chống sấm sét tấn công và chi phí thấp, v.v.
Nó có ba điểm của yếu tố công cụ được điều chỉnh, bù trừ thông minh phi tuyến tính và sửa đổi tại hiện trường.
Màn hình LCD rõ nét cao hiển thị đồng thời cả tốc độ dòng chảy tức thời (bốn số liệu hợp lệ) và tốc độ dòng chảy tích lũy (tám số liệu hợp lệ và tốc độ dòng tích lũy (tám số liệu hợp lệ có đặt lại). Tất cả dữ liệu hợp lệ có thể được lưu giữ trong mười năm. Loại tuabin này lưu lượng kế tất cả đều là sản phẩm chống cháy nổ, và loại chống cháy nổ là ExdIIB6.
Loại lưu lượng kế tuabin này có thể được chia thành loại NYLD-B và NYLD-C về nguồn điện cung cấp và phương pháp truyền tín hiệu từ xa.
NYLD — Loại B: nguồn cung cấp 3.2V10AH (pin Lithium) có thể chạy liên tục hơn bốn năm, nhưng không có tín hiệu đầu ra.
NYLD-Loại C: cấp nguồn bên ngoài 24V DC, xuất tín hiệu dòng điện hai dây bình thường (4-20 m A), và có thể thêm giao tiếp RS485 hoặc HART tùy theo nhu cầu cảnh khác nhau.



NYLDTuabin Lưu lượng kếLoại Lựa chọn



Người mẫu Giải trình
NYLD- □ / □ / □ / □ / □ / □ / □







DN

(mm)









4































































































































































































































4mm, phạm vi dòng chảy bình thường0,04-0,25m3/ h, dải lưu lượng rộng0,04-0,4m3/ h
6 6mm, phạm vi dòng chảy bình thường 0,1-0,6m3/ h, phạm vi lưu lượng rộng0,06-0,6m3/ h
10 10mm, phạm vi dòng chảy bình thường0,2-1,2m3/ h, phạm vi lưu lượng rộng 0,15-1,5m3/ h
15 Phạm vi dòng chảy bình thường 15mm0,6-6m3/ h, phạm vi lưu lượng rộng 0,4-8m3/ h
20 Phạm vi dòng chảy bình thường 20mm 0,8-8m3/ h, phạm vi lưu lượng rộng 0,4-8m3/ h
25 Phạm vi dòng chảy bình thường 25mm1-10m3/ h, phạm vi lưu lượng rộng 0,5-10m3/ h
32 Phạm vi dòng chảy thông thường 32mm 1,5-15m3/ h, phạm vi lưu lượng rộng 0,8-15m3/ h
40 Dải dòng chảy thông thường 40mm2-20m3/ h, phạm vi lưu lượng rộng1-20m3/ h
50 Phạm vi dòng chảy bình thường 50mm 4-40m3/ h, phạm vi lưu lượng rộng2-40m3/ h
65 Dải dòng chảy bình thường 65mm7-70m3/ h, phạm vi lưu lượng rộng 4-70m3/ h
80 Phạm vi dòng chảy thông thường 80mm10-100m3/ h, phạm vi lưu lượng rộng 5-100m3/ h
100 Phạm vi dòng chảy thông thường 100mm 20-200m3/ h, phạm vi lưu lượng rộng 10-200m3/ h
125 Dải dòng chảy bình thường 125mm 25-250m3/ h, phạm vi lưu lượng rộng 13-250m3/ h
150 Dải dòng chảy thông thường 150mm 30-300m3/ h, phạm vi lưu lượng rộng 15-300m3/ h
200 Dải dòng chảy thông thường 200mm 80-800m3/ h, phạm vi lưu lượng rộng 40-800m3/ h





Thể loại



n Loại cơ bản, nguồn cung cấp + 12V, đầu ra xung, đòn bẩy caol≥l8V, mức thấp≤0,8V
MỘT Đầu ra dòng điện 4—20mA, loại truyền từ xa.
B Nguồn cung cấp pin, kiểu hiển thị cảnh.
C hiển thị cảnh / 4—20m Một đầu ra dòng điện hai dây
C1 Hiển thị cảnh / giao thức truyền thông RS485
C2 Hiển thị cảnh / giao thức truyền thông HART
  Lớp chính xác 05         Cấp chính xác 0,5
10 Độ chính xác lớp 1.0

Phạm vi đo lường

dấu

W       Tua bin dòng chảy rộng
S Tua bin dải đo tiêu chuẩn
Vật liệu S Thép không gỉ 304
L 316 (L) thép không gỉ
Chống cháy nổ n Không dấu, không chống cháy nổ
E Chống cháy nổ (ExdIIBT6)
Lớp áp lực n Bình thường (tham khảo hình ảnh trước đó)
H (x) Áp suất cao (tham khảo hình ảnh trước)



Lưu ý: DN15 — DN40 cần kết nối ren thường xuyên, nhưng có thể được thực hiện thành kết nối mặt bích thông qua việc thêm “FL” vào đường kính danh nghĩa ở cuối của nó.



NYLDTuabin Lưu lượng kếKích thước cài đặt



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 1



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 2



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 3







Đường kính danh nghĩa (mm) L (mm) G D (mm) d (mm) số lỗ
4 295 G1 / 2
6 330 G1 / 2
10 450 G1 / 2
15 75 G1 φ65 φ14 4
20 80 G1 φ75 φ14 4
25 100 G5 / 4 φ85 φ14 4
32 140 G2 φ100 φ14 4
40 140 G2 φ110 φ18 4
50 150   φ125 φ18 4
65 170 φ145 φ18 4
80 200 φ160 φ18 số 8
100 220 φ180 φ18 số 8
125 250 φ210 φ25 số 8
150 300 φ250 φ25 số 8
200 360 φ295 φ25 12



NYLDTuabin Lưu lượng kếThận trọng khi cài đặt



(1) Trang web cài đặt:
Cảm biến nên được lắp đặt ở những vị trí thuận tiện cho việc bảo trì, không có sự rung chuyển của đường ống, không có nhiễu điện từ mạnh và ảnh hưởng của bức xạ nóng.Hệ thống lắp đặt đường ống điển hình của lưu lượng kế tuabin như hình bên dưới.Mỗi phần của cấu hình có thể được chọn khi xem các đối tượng được đo, không cần tất cả.Nó nhạy cảm với lưu lượng kế tuabin với sai lệch vận tốc và dòng chảy quay, vì vậy cảm biến nhập phải là dòng ống được phát triển đủ và phù hợp với đường ống thẳng hoặc bộ chỉnh lưu cần thiết.Nếu các thành phần phía thượng lưu của lực cản dòng chảy là các biến thì chiều dài đường ống phía thượng lưu nói chung không nhỏ hơn 20D và chiều dài đường ống phía hạ lưu không nhỏ hơn 5D.Nếu không gian lắp đặt không đáp ứng những nhu cầu này, bộ chỉnh lưu dòng có thể được lắp đặt giữa thành phần điện trở dòng và cảm biến.Cảm biến nên được lắp đặt bên ngoài nơi tránh ánh nắng trực tiếp và mưa.



Các loại thành phần thượng nguồn Một góc uốn cong 90 ° Gấp đôi góc 90 ° ở cùng một mức độ Gập đôi góc 90 ° ở các cấp độ khác nhau Ống giảm đồng tâm Mở toàn bộ van Mở một nửa van Chiều dài phía hạ lưu
L / DN 20 25 40 15 20 50 5



(2) Nhu cầu lắp đặt về kết nối với đường ống:
Cảm biến được lắp đặt theo chiều ngang yêu cầu độ nghiêng của đường ống không được nhìn thấy (thường là trong vòng 5 °) và cảm biến được lắp đặt theo chiều dọc phải giống như nó. .Phải đảm bảo rằng đường ống đi qua không có rò rỉ khi đo.
Vị trí của cảm biến trong một đường ống mới được thay thế vào một đường ống ngắn trước.Sau khi đường ống bên trong đã được thông, đường ống ngắn có thể được thay đổi chính thức trở lại thành cảm biến.Đối với bước này luôn luôn bị thụt lùi, cảm biến thường có thể bị hỏng trong quá trình làm sạch đường ống.
Nếu chất lỏng được đo có chứa tạp chất, bộ lọc phải được lắp đặt trước cảm biến của phía đầu nguồn.Để chất lỏng chảy liên tục nên lắp hai bộ lọc để lọc sạch tạp chất lần lượt hoặc chọn bộ lọc loại tự động làm sạch.Nếu không khí trộn lẫn trong chất lỏng, bộ khử phải được lắp ở phía thượng lưu.Miệng của bộ lọc hoặc bộ khử phải được dẫn đến vị trí an toàn.
Nếu vị trí của cảm biến ở điểm thấp hơn của đường ống, van xả phải được cố định sau cảm biến để xả tạp chất thường xuyên để tránh đóng cặn.Nếu chất lỏng đo được dễ bị khử hóa, thì áp suất thoát ra của cảm biến phải lớn hơn Pmin để ngăn chặn các túi khí có thể làm hỏng độ chính xác và thời gian sống.
Pmin = 2⊿P + 1,25Pv Pa
Pmin: Áp suất thấp nhất, Pa;
⊿P: tổn thất áp suất trong khi tốc độ dòng cảm biến là Pa lớn nhất;
Pv: áp suất hơi bão hòa khi nhiệt độ sử dụng đến điểm cao nhất Pa.

Van điều khiển lưu lượng phải được cố định ở phía hạ lưu của cảm biến và tất cả van cắt ở phía thượng lưu phải được mở,
van có thể không tạo ra rung động và rò rỉ ra bên ngoài.Đối với phạm vi dòng chảy có thể làm cho dòng chảy ngược lại sẽ ngăn cản
dòng chảy ngược của chất lỏng với việc cố định van một chiều.Cả cảm biến và đường ống phải đồng tâm.Máy giặt kín



NYLDTuabin Lưu lượng kếCách kết nối







Cảm biến / máy phát dòng tuabin: (model NYLD-N, model NYLD-A)


1. Loại cơ bản:



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 4



Cách kết nối đồng hồ đo lưu lượng tuabin kiểu NYLD-N



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 5



Cách kết nối máy phát tuabin loại NYLD-A



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 6


2. Loại chống cháy nổ:


Cách kết nối cảm biến đồng hồ đo lưu lượng tuabin loại NYLD-N:



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 7



Cách kết nối máy phát tuabin loại NYLD-A:



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 8



Lưu lượng kế tuabin tích hợp thông minh (model NYLD-C)



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 9



NYLDTuabin Lưu lượng kếỨng dụng



Đồng hồ đo lưu lượng tuabin loại cơ bản NYLD-N:

Cảm biến này đã được hiệu chỉnh và điều chỉnh trước khi bán hàng, vì vậy không cần kiểm tra.

Cảm biến kết hợp với bộ hiển thị: trước tiên, kiểm tra tính năng đầu ra (phạm vi thường xuyên xung, mức, rộng, v.v.) có phù hợp với tính năng đầu vào của bộ hiển thị.Các thông số của bộ hiển thị phải được thiết lập dựa trên các yếu tố cảm biến.Nguồn, dây và điện trở của cảm biến cũng phải khớp với nhau. Ngoài ra, bộ khuếch đại tiền đề của cảm biến phải được xem xét để ngăn nhiễu điện từ, chẳng hạn như để chống mưa.

Máy phát dòng tuabin NYLD-A:

Máy phát này phải được thiết lập điểm 0 đầu ra tốc độ dòng chảy và giá trị toàn dải tốt theo nhu cầu của khách hàng khi mua.

Khi lưu lượng kế hoạt động và điểm 0 đầu ra của tốc độ dòng chảy phải được điều chỉnh tại chỗ, phương pháp hoạt động sẽ thực hiện như sau:

Đóng các van của đường ống lưu lượng kế, xác nhận không có tốc độ dòng chảy trong đường ống;đặt nguồn, đồng hồ đo dòng điện được kết nối nối tiếp có thể theo dõi dòng điện đầu ra của lưu lượng kế;điều chỉnh một chút chiết áp W502 trên bảng mạch để dòng điện ra trở lại bằng 4m A.

Lưu ý: không thể điều chỉnh giá trị toàn dải của lưu lượng kế tại chỗ sau khi nó hoạt động;Nếu cần, vui lòng đưa nó trở lại nhà máy để hoàn thành việc cài đặt tiêu chuẩn theo nhu cầu của bạn.



NYLDTuabin Lưu lượng kếThận trọng khi sử dụng



(1) Lệnh chuyển đổi bắt đầu chạy
※ Cảm biến không có đường ống nhánh nên mở nhẹ nửa van ngược dòng, sau đó là van hạ lưu.Khi chạy một lúc với tốc độ nhỏ (khoảng mười phút), mở toàn bộ van ngược dòng và van hạ lưu về tốc độ dòng chảy bình thường.
※ Cảm biến có nhánh trước tiên nên mở van đường ống nhánh, van nửa thượng lưu, van hạ lưu, đóng van nhánh ở lưu lượng nhỏ và chạy một lúc.Sau đó mở toàn bộ van ngược dòng, đóng toàn bộ van nhánh (đảm bảo không bị rò rỉ), cuối cùng điều chỉnh van hạ lưu đến lưu lượng cần thiết.
(2) Chất lỏng nhiệt độ thấp và cao khởi động
Khi chất lỏng ở nhiệt độ thấp chảy qua đường ống, đầu tiên nước phải được đẩy hết ra ngoài, sau đó chạy trong mười lăm phút với lưu lượng tối thiểu, và dần dần tăng lên đến lưu lượng bình thường.Khi ngừng chảy, cũng nên giảm dần nhiệt độ đường ống và nhiệt độ môi trường.
Nhiệt độ cao của chất lỏng chạy tương tự như nhiệt độ thấp này.
(3) Các lưu ý khác:
1) Việc mở và đóng van phải chậm.Nếu sử dụng công tắc điều khiển tự động, tốt nhất nên sử dụng cách "hai mở, hai đóng" để ngăn chất lỏng chống lại bánh xe cánh gạt làm hỏng bánh xe.
2) Kiểm tra áp suất hạ lưu của cảm biến để áp dụng các biện pháp ngăn chặn sự xâm thực.
3) Đối với các hệ số cảm biến có thể thay đổi nên thường xuyên hiệu chỉnh cách xa đường ống.Nếu lưu lượng không nằm trong phạm vi cho phép, nên thay đổi cảm biến.
4) Làm sạch đường ống cần xác nhận các tiêu chuẩn về hướng dòng chảy đã sử dụng, giá trị, áp suất và nhiệt độ, v.v., nếu không có thể làm giảm độ chính xác, thậm chí hư hỏng.
5) Tăng cường kiểm tra cảm biến để đảm bảo hoạt động bình thường trong thời gian dài.Khi phát hiện ra điều bất thường, biện pháp nên được thực hiện.Ví dụ, nghe thấy giọng nói bất thường khi theo dõi chuyển động quay của bánh xe cánh gạt.





NYLDTuabin Lưu lượng kếVấn đề và Giải pháp





vấn đề Lý do có thể giải pháp
Không hiển thị hoặc không có thêm tổng số khi chất lỏng thường chảy.

Kiểm tra:

1) mạch hở.tiếp xúc lỏng lẻo (dây nguồn wirefusecoilPCB)

2) bánh xe cánh gạt không quay

1) tìm điểm vấn đề với đồng hồ đo điện hoặc thay thế bảng mạch này bằng bảng mạch dự phòng.

2) làm sạch hoặc thay thế bánh xe cánh gạt, và đảm bảo không cọ xát với các bộ phận lân cận của nó.

Lưu lượng hiển thị đang giảm dần.

1) khối lọc lên

2) van trong đường ống bị lỏng vào lõi

3) bánh xe cánh gạt có tạp chất

1) làm sạch bộ lọc

2) sửa chữa hoặc thay thế van

3) làm sạch cảm biến, sau đó cần hiệu chỉnh lại

Màn hình của nó vẫn có dòng chảy hiển thị khi chất lỏng không có dòng chảy

1) cáp không có dây dẫn tốt với nhiễu bên ngoài;

2) đường ống có rung để tạo ra tín hiệu lỗi

3) van cắt có rò rỉ với dòng chảy rò rỉ

4) mạch bên trong hoặc thành phần của màn hình bị hỏng để tạo ra nhiễu

1) sửa chữa hoặc thay thế để có một dây rãnh tốt;

2) tăng cường đường ống, hoặc lắp đặt thiết bị điều chỉnh để tránh rung động;

3) bảo trì hoặc thay thế van

4) dần dần kiểm tra và làm rõ nguồn nhiễu.

Giá trị hiển thị có sự khác biệt rõ ràng với ước tính trải nghiệm

1) Đường hầm bên trong của cảm biến bị sai;

2) Bên trong cảm biến xuất hiện cavitation;

3) Dòng chảy bên trong đường ống gây ra sự cố

4) Nội thất của màn hình hiển thị sai

5) Tác dụng của chất liệu nam châm vĩnh cửu ngày càng yếu

6) Dòng chảy thực không nằm trong phạm vi bình thường của nó

1) -4) trước hết cần tìm nguyên nhân để từ đó sử dụng các phương pháp chính xác;

5) thay thế vật liệu nam châm

6) chọn cảm biến thích hợp





NYLDTuabin Lưu lượng kếVận chuyển và lưu trữ



Cảm biến phải được đặt trong hộp gỗ chắc chắn (đường kính nhỏ có thể được đặt trong thùng carton) và không thể tự do lung lay trong hộp.Khi khuân vác phải cẩn thận đặt xuống, không cho bốc dỡ một cách thô bạo.
Vị trí đặt phòng cần được xác nhận với các điều kiện sau:
1. tránh mưa và độ ẩm;
2. tránh rung động cơ học và tấn công;
3. phạm vi nhiệt độ: -20 ℃ - + 55 ℃;
4. độ ẩm tương đối: không quá 80%;
5. môi trường xung quanh không bao gồm khí ăn mòn.


Thận trọng khi giải nén


Khi mở hộp, các tệp và phụ kiện phải hoàn chỉnh.Các tệp trong hộp bao gồm hướng dẫn sử dụng, một mẩu chứng chỉ kiểm tra và một mẩu danh sách đóng gói.Cảm biến cần được quan sát xem nó có xảy ra hư hỏng trong quá trình vận chuyển hay không để xử lý tốt.Người dùng phải bảo vệ chứng chỉ khỏi bị mất nếu không không thể thiết lập các hệ số công cụ.



Kiến thức cần thiết về đơn đặt hàng


Người dùng cần lưu ý rằng khi đặt mua lưu lượng kế tuabin, thông số kỹ thuật của mô hình phù hợp phải được chọn theo đường kính danh nghĩa của chất lỏng, áp suất vận hành, nhiệt độ vận hành, phạm vi lưu lượng, loại chất lỏng và điều kiện xung quanh.Nên chọn loại cảm biến chống cháy nổ khi có nhu cầu chống cháy nổ và lưu ý nghiêm ngặt về các loại chống cháy nổ.
Khi công cụ hiển thị phù hợp với công ty của chúng tôi, vui lòng tham khảo hướng dẫn liên quan để chọn mô hình phù hợp của bạn hoặc sử dụng thiết kế của kỹ sư công nghệ của chúng tôi để bạn lựa chọn về mặt cung cấp thông tin của bạn.Cáp sử dụng để gửi tín hiệu bạn muốn phải cung cấp chiều dài và thông số kỹ thuật.
Tích hợp thông minh lưu lượng kế tuabin (NYLD-B / C NYLD-B / C)



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 10



Đặc trưng Tên nhà ga Sự liên quan
Hai dây 4-20MA V + Anode 4-20MA hai dây
V- Điện cực âm 4-20MA hai dây
Đầu ra xung V + 12 / 24V điện tích cực
V- 12 / 24V điện âm
Đầu ra xung Đầu ra xung
485 đầu ra MỘT 485 A End
B 485 B Kết thúc
Đầu ra 1-5V V + Điện 24V tích cực
V- Điện 24V âm
MỘT Đầu ra 1-5V +
B Đầu ra 1-5V -
Thiết bị đầu cuối chạy bằng pin T + Pin 3.6V tích cực
T- Pin 3.6V tiêu cực


Điều kiện làm việc Nhấn “>”, Vào giao diện nhập mật khẩu, Nhấn liên kết “<”, Khoảng 1,2 giây Bắt đầu nhập mật khẩu.
Đặt mật khẩu cho năm 2010 (Hoạt động của kỹ sư) Hình 2
Mô tả chính:
Nhấn nút “<” (Nhấn nút “<” Khoảng 1,2 giây thể hiện xác nhận)
Nhấn nút “+” (Nhấn nút “<” Khoảng 1,2 giây nghĩa là thoát)
Nhấn nút “+” Ở trạng thái đầu vào Chu kỳ để thay đổi giá trị tại con trỏ
Nhấn nút “<” Di chuyển đầu vào vị trí con trỏ hiện tại
Nhấn trạng thái đầu vào “<”, Mật mã Quyền vào menu, Sai Trở lại đầu vào trạng thái ban đầu



Cảm biến đo lưu lượng tuabin có độ chính xác cao Độ lặp lại tốt 1000m 11



Bảng điều khiển dụng cụ Hướng dẫn vận hành



Số menu con Hiển thị menu Nghĩa Chọn mục hoặc Phạm vi giá trị
1 Lựa chọn đơn vị dòng chảy Lựa chọn đơn vị luồng (Mặc định 0)

0: m³ / h 1: m³ / h 2: L / h 3: L / m

4: + / h 5: + / h 6: kg / h 7: kg / m

2 Lựa chọn thuật toán Lựa chọn thuật toán (Mặc định 0) 00: Lưu lượng thể tích thông thường, 01: Lưu lượng khối lượng thông thường, 02: Lưu lượng thể tích khí thông thường, 03: Lưu lượng thể tích khí thông thường
3 Hệ số dòng chảy Hệ số dòng chảy (Mặc định 3600) Đặt hệ số đồng hồ, Đơn vịP / m³
4 Dòng đầu ra quy mô đầy đủ Luồng đầu ra quy mô đầy đủ (Mặc định 1000) Khi đầu ra thiết bị Tín hiệu tương tự 4-20MA Giá trị phải được đặt, Không được thành 0 Đơn vị và đơn vị lưu lượng nhất quán
5 Cài đặt mật độ Cài đặt mật độ (Mặc định 1.0) Khi thuật toán chọn lưu lượng khối lượng (01. 03), Điều này phải được thiết lập, Đơn vị: KG / m³
6 Cài đặt nhiệt độ Cài đặt nhiệt độ (Mặc định 0.0) Đặt giá trị nhiệt độ, Chọn 02. 03 Thuật toán, Điều này phải được đặt, Đơn vị: ℃
7 Cài đặt tuyệt đối Đặt áp suất tuyệt đối khí ---
số 8 Lưu lượng cắt giảm thấp hơn Đặt loại bỏ phần trăm đầu vào xung Khi giá trị% của việc loại bỏ toàn bộ lưu lượng truy cập 0-100, Sử dụng Chế độ hiện tại này và Phạm vi loại xung phải được đặt chính xác
9 Địa chỉ 485 Đặt giao tiếp nối tiếp RS485 Phạm vi: 0-255
10 Thời gian giảm xóc Đặt thời gian giảm âm đầu ra hiển thị (Mặc định 4S) Đặt đầu ra hiện tại và hiển thị thời gian tắt dần, Để tránh dòng điện đầu ra có dao động dòng và hiển thị phạm vi: 2-32
11 Xóa tổng lưu lượng Xóa tổng lưu lượng Xóa tổng lưu lượng Chọn “CÓ”, Nhấn “E”

Chi tiết liên lạc
Xi 'an West Control Internet Of Things Technology Co., Ltd.

Người liên hệ: Gao

Tel: 18792851016

Gửi yêu cầu thông tin của bạn trực tiếp cho chúng tôi (0 / 3000)
