Thông tin chi tiết sản phẩm:
|
Trung bình: | Chất lỏng | Nhiệt độ: | -40-130 ℃ |
---|---|---|---|
Áp lực: | 0-2MPa | Nguồn cung cấp năng lượng: | 24VDC |
Đầu ra: | SPDT | Chiều dài của vỏ bọc: | 100mm |
Sự kết nối: | Chủ đề vít | ||
Điểm nổi bật: | Bộ phát mức ngã ba điều chỉnh IP67,Bộ phát mức ngã ba điều chỉnh SPDT,công tắc âm thoa SPDT |

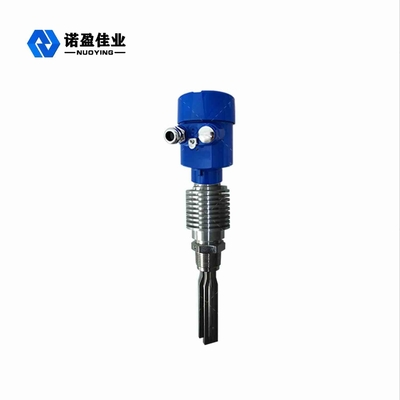

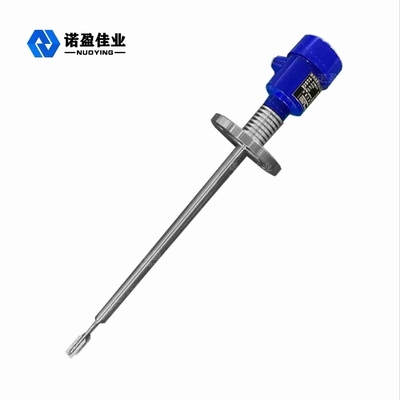

Điều chỉnh chuyển mức ngã ba
Công tắc mức âm thoa NYYCUK là một loại công tắc mức mới.Nó phù hợp với hầu hết tất cả các môi trường lỏng, nhưng cũng để đo bột hoặc hạt rắn có tỷ trọng trung bình chảy tự do.Do công tắc mức âm thoa về cơ bản không có bộ phận chuyển động nên độ mòn cơ học tương đối thấp nên không cần bảo dưỡng và điều chỉnh, sử dụng đơn giản và thuận tiện.
Ngoài ra, bộ chuyển đổi mức áp dụng công nghệ mới của nước ngoài và chip nhập khẩu nguyên bản, có ưu điểm là tuổi thọ dài, hiệu suất ổn định, an toàn và độ tin cậy và khả năng thích ứng mạnh mẽ (các thông số điện và mật độ khác nhau của môi trường được đo sẽ không ảnh hưởng đến phép đo) , Không cần điều chỉnh (không cần điều chỉnh tại chỗ bất kể phương tiện nào được đo) và không cần bảo trì, nó được sử dụng rộng rãi trong quá trình kiểm soát mức vật liệu trong luyện kim, vật liệu xây dựng, công nghiệp hóa chất, công nghiệp nhẹ, ngũ cốc và các ngành công nghiệp khác .
Chất lỏng chuyển đổi mức ngã ba điều chỉnhThông số kỹ thuật
Các ứng dụng tiêu biểu | Có thể được sử dụng với hầu hết các chất lỏng, bao gồm chất lỏng phủ, chất lỏng có ga và bùn |
Vật liệu thân dĩa | 304 / 316L (tùy chọn) |
Chiều dài ngã ba | 44mm (có thể được tùy chỉnh) |
Nguồn cấp | 24VDC, 220VAC |
Nhiệt độ làm việc | Thân dĩa -40 ~ + 180 ℃ Dụng cụ -40 ~ + 80 ℃ |
Quy trình áp lực | <2.0MPa |
Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
Đầu ra tín hiệu | Ngõ ra rơ le SPDT |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 Ga, ExibⅡCT6 Gb |
Điều chỉnh chuyển mức ngã baCài đặtRtrang bị
Điều chỉnh chuyển mức ngã baKết nối điện
Cách đấu dây của công tắc mức âm thoa NYYCUK được thể hiện trong hình.Số 1 và số 2 của đầu nối thiết bị là nguồn điện xoay chiều AC220V, số 3 là đất, số 4 và số 5 là nguồn điện một chiều DC24V), số 6, số 7, số 8, Số 9, số 10, số 11 là các đầu ra của rơle.
Khi lựa chọn giới hạn lựa chọn ở trạng thái L:
Các tiếp điểm 6, 7, 9 và 10 của rơ le thường đóng và các tiếp điểm 7, 8, 10 và 11 thường mở.Đèn đỏ sáng chứng tỏ âm thoa đang ở trạng thái dao động.Khi vật liệu chạm vào phích cắm, phích cắm ngừng rung và đèn xanh sáng, rơ le Bật, các tiếp điểm thường mở 7, 8, 10, 11 được đóng và các tiếp điểm thường đóng 6, 7, 9, 10 bị ngắt kết nối , chứng tỏ âm thoa đang ở trạng thái dừng dao động.
