Thông tin chi tiết sản phẩm:
|
| Giới hạn dòng chảy: | 0 ~ 20 ~ 1600 m3 / h | Áp suất định mức: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| sự chính xác: | ± 1,0% R ， ± 1,5% R | Vật chất: | Nhôm allo, nhôm |
| Đường kính danh nghĩa: | DN20 ~ DN200 | Nhiệt độ trung bình đo được: | -20 ℃ ~ 60 ℃ |
| Lớp chống cháy nổ: | ExdIIBT6 | Lớp bảo vệ: | IP65 |
| Điểm nổi bật: | Máy đo lưu lượng tuabin 1Mpa Roots,Đồng hồ đo lưu lượng rễ nhôm,Máy phát lưu lượng tuabin 1Mpa |
||

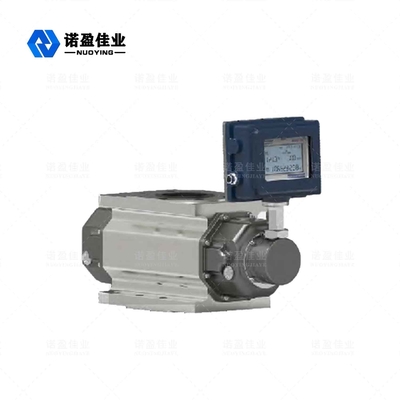

Lưu lượng kế ra rễ khí NYLD-LGQ
NYLD-LGQlưu lượng kế rễ khí đã được sử dụng như một máy đo thể tích trong hơn 100 năm.Với các tính năng như độ chính xác cao, phạm vi rộng, khối lượng nhỏ, trọng lượng nhẹ, lắp đặt và bảo trì thuận tiện, tuổi thọ bền và đáng tin cậy, nó được sử dụng rộng rãi trong khí tự nhiên, khí than, không khí và các lưu lượng kế khí khác. thiết bị cho khí đô thị, hóa chất mỏ dầu, nghiên cứu khoa học và các bộ phận khác trong và ngoài nước.
Lưu lượng kế ra rễ khí NYLD-LGQ Kỹ thuật Thông số
| Đặc điểm kỹ thuật mô hình |
Trên danh nghĩa đường kínhDN mm) |
Giới hạn lưu lượng (m3 / h) |
Lưu lượng khởi động m3 / h |
Áp lực mất mát ở Qmax |
Áp suất định mức MPa |
Sự chính xác % |
Phạm vi |
Vật chất |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1,0 1,6 |
1,0 1,5 |
20: 1 | Nhôm allo |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30: 1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40: 1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0,1 | 100 | 65: 1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0,1 | 140 | 70: 1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0,1 | 110 | 70: 1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0,12 | 150 | 120: 1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0,15 | 180 | 70: 1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0,11 | 180 | 80: 1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0,11 | 130 | 110: 1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0,1 | 200 | 110: 1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80: 1 | Nhôm | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90: 1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1,15 | 500 | 53: 1 |
Lưu lượng kế ra rễ khí NYLD-LGQ Điều hành Nguyên tắc
(1).Lưu lượng kế bao gồm 5 phần (xem Hình 1)
(2). Nguyên lý làm việc của lưu lượng kế rễ khí thông minh (xem Hình 2)
Lưu lượng kế rễ khí thông minh bao gồm một vỏ, một rôto liên hợp và một bộ tổng lưu lượng thông minh.Dưới tác động của sự chênh lệch áp suất giữa đầu vào và đầu ra của khí tuần hoàn (P đầu vào> P> đầu ra), cặp liên hợp duy trì vị trí tương đối chính xác của rôto thông qua bánh răng điều chỉnh được gia công chính xác. rôto, rôto và vỏ, rôto và tấm tường đạt được dấu kín không tiếp xúc liên tục.
Đối với mỗi vòng quay của rôto, nó tạo ra bốn lần thể tích hiệu dụng của buồng đo và số vòng quay của rôto được truyền đến bộ tổng lưu lượng thông minh thông qua thiết bị ghép nối làm kín từ tính và cơ chế giảm tốc độ, để hiển thị thể tích tích lũy của khí đầu ra.(Hình vẽ chỉ một phần tư chu kỳ).
(3). Nguyên tắc làm việc của bộ tổng lưu lượng thông minh
Bộ tổng lưu lượng thông minh bao gồm kênh tương tự phát hiện nhiệt độ và áp suất, kênh cảm biến lưu lượng và bộ vi xử lý, đồng thời được trang bị giao diện tín hiệu bên ngoài để xuất ra các tín hiệu khác nhau.Bộ vi xử lý trong bộ tổng lưu lượng thông minh thực hiện bù nhiệt độ và áp suất và hiệu chỉnh hệ số nén theo phương trình khí.Phương trình khí như sau:
Ở đâu:
Qn: lưu lượng thể tích ở điều kiện tiêu chuẩn (m3 / h);
Qg: lưu lượng thể tích ở điều kiện làm việc (m3 / h);
Pg: áp suất đồng hồ tại điểm phát hiện áp suất lưu lượng kế (KPa)
Pa: áp suất khí quyển cục bộ (KPa);
Tg: nhiệt độ tuyệt đối (273,15 + t) (K) của môi chất;
t: nhiệt độ môi trường đo được (° C);
Zn: hệ số nén ở điều kiện tiêu chuẩn;
Zg: hệ số nén trong điều kiện làm việc;
Tn: nhiệt độ tuyệt đối (273,15 + 20) (K) ở trạng thái tiêu chuẩn;
Pa: áp suất khí quyển cục bộ (KPa);
Pn: áp suất khí quyển tiêu chuẩn (101.325KPa);
P: P = Pa + Pg.
Chú ý: Đối với khí thiên nhiên Zn / Zg = Fz2, Fz được gọi là hệ số siêu nén.Sản phẩm này được tính theo công thức SY / T6143-1996 của tiêu chuẩn CNPC.
