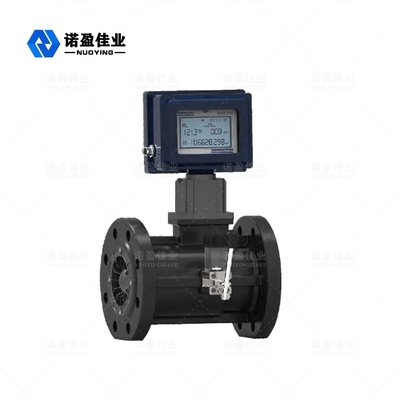

Đồng hồ đo lưu lượng chống cháy nổ ba dây 4-20mA RS485 24VDC

NYLD-GZ LOA Tua bin khí An toàn - Độ chính xác cao chống cháy nổ

NYLD-GZLoại tuabin khí Lưu lượng kế điện từ

NYLD-GZlưu lượng kế tuabin khí loại tích hợp cảm biến lưu lượng tuabin khí và bộ điều chỉnh thể tích điện tử.Nó có thể phát hiện và hiển thị lưu lượng điều kiện làm việc và tổng khối lượng.Hiệu suất kỹ thuật ở mức tiên tiến trong nước, tuân theo tiêu chuẩn GB / T18940 / IS09951, được sử dụng rộng rãi trong đo lường và thử nghiệm khí trong các ngành công nghiệp như hơi nước và khí nén.

NYLD-GZLoại tuabin khíLưu lượng kế điện từ Mô hình hóa

NYLD-GZLoại tuabin khíLưu lượng kế điện từ Điều hành Nguyên tắc

Khi chất lỏng đi qua lưu lượng kế, nó được chỉnh lưu và tăng tốc nhờ tác động của cánh dẫn hướng (hoặc bộ chỉnh lưu).Vì bánh công tác nghiêng một góc với hướng dòng chất lỏng nên tại thời điểm này, tuabin tạo ra mômen quay.Sau khi thắng mômen ma sát và mômen cản chất lỏng, tuabin bắt đầu quay.Trong một khoảng lưu lượng nhất định, vận tốc góc của vòng quay tuabin tỷ lệ thuận với tốc độ dòng thể tích của chất lỏng.Theo nguyên lý cảm ứng điện từ, một cảm biến nhạy từ được sử dụng để tạo ra một tín hiệu xung tỷ lệ với lưu lượng thể tích của chất lỏng từ tấm giao tiếp quay đồng bộ.Tín hiệu này được gửi đến bộ điều chỉnh âm lượng và được xử lý cùng với các tín hiệu như nhiệt độ và áp suất, và hiển thị trên màn hình LCD.Nguyên lý cấu tạo của nó như hình 1..

4.2 Khối lượng Người sửa lỗi Đang làm việc Nguyên tắc

Bộ điều chỉnh âm lượng bao gồm nhiệt độ, kênh tương tự phát hiện áp suất, kênh kỹ thuật số phát hiện dòng chảy, bộ xử lý vi mô, mạch truyền động tinh thể lỏng và các mạch phụ trợ khác và nó được trang bị giao diện tín hiệu bên ngoài. từ mỗi cảm biến, các tín hiệu được đưa vào công thức hoạt động theo phương trình khí để nhận ra hiển thị cục bộ và truyền từ xa các tín hiệu khác nhau.

Phương trình khí có thể được viết dưới dạng

Ở đâu:

Vo - thể tích dưới điều kiện tiêu chuẩn (m3);

V - thể tích ở điều kiện làm việc 3 (m3);

P = Pa + Pg - áp suất tuyệt đối (kPa) tại điểm phát hiện áp suất của lưu lượng kế;

Pa - áp suất khí quyển cục bộ (kPa);

Pg — áp suất đồng hồ (kPa) của điểm phát hiện áp suất lưu lượng kế;

P0 - áp suất khí quyển tiêu chuẩn (101.325kPa)

T0 - nhiệt độ tuyệt đối ở điều kiện tiêu chuẩn (293,15K, có thể là 273,15K theo yêu cầu của người sử dụng);

T - nhiệt độ tuyệt đối của môi trường đo (27315 + t) K;

t - nhiệt độ của môi trường đo (° C);

Fz — Hệ số nén khí

Zn - hệ số nén khí theo sate tiêu chuẩn

Zg - hệ số nén khí ở điều kiện làm việc;
