Thông tin chi tiết sản phẩm:
|
| Khoảng cách truyền: | ≤1000m | Tỷ lệ phạm vi: | 1: 10,1: 20 |
|---|---|---|---|
| Cấp chính xác: | ± 1.5% R ， ± 1.% R | Đầu ra giao tiếp: | Giao thức MODBUS giao tiếp Rs485, giao diện truyền thông HART |
| Độ ẩm môi trường xung quanh: | 5% ～ 90% | Nhiệt độ trung bình đo được: | -30 ~ 80 ℃ |
| tín hiệu đầu ra: | Đầu ra tín hiệu tần số xung: Mức thấp là dưới 0,8V, mức cao là 8V Đầu ra dòng điện 4-20mA hai dây, b | Nguồn cấp: | 24VDC, 220VAC (tùy chọn) |
| Điểm nổi bật: | Máy phát lưu lượng tuabin có độ chính xác cao,Chống cháy nổ máy phát tuabin,cảm biến lưu lượng tuabin 220VAC |
||

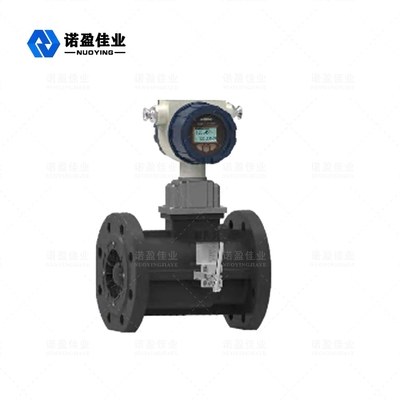

Lưu lượng kế điện từ khí NYLD-G
NYLD-GLưu lượng kế tuabin khí là thế hệ mới của đồng hồ đo chính xác khí có độ chính xác cao, độ tin cậy cao tích hợp cảm biến nhiệt độ, áp suất, lưu lượng và bộ tổng lưu lượng thông minh được phát triển bằng công nghệ tiên tiến của đồng hồ đo lưu lượng trong và ngoài nước, được tối ưu hóa bởi các lý thuyết về cơ khí, cơ học chất lỏng và điện từ, có hiệu suất đo áp suất cao và áp suất thấp tuyệt vời.
Nó có nhiều chế độ đầu ra tín hiệu và độ nhạy thấp đối với nhiễu loạn chất lỏng, và được sử dụng rộng rãi trong phép đo khí tự nhiên, khí than, khí hóa lỏng, khí hydrocacbon nhẹ.
Loại lưu lượng kế tuabin này là sản phẩm chống cháy nổ với xếp hạng chống cháy nổ: ExdIICT6
Lưu lượng kế điện từ khí NYLD-G Kỹ thuật Thông số
Nền tảng Thông số
| Metercaliber (mm) và chế độ kết nối |
Kích thước DN50, DN80, DN100, DN150, DN200, DN250, DN300mm với kết nối mặt bích DN25, DN40, DN65, DN125mm có thể được tùy chỉnh |
| Cấp chính xác | ± 1.5% R, ± 1.% R |
| Tỷ lệ phạm vi | 1: 10,1: 20 |
| Materia mét | Thân: nhôm đúc hoặc thép không gỉ 304;cánh quạt: hợp kim nhôm chất lượng cao;màn hình: nhôm đúc |
| Nhiệt độ trung bình đo được | -30 ° C ~ +80 ° C, |
| Điều kiện môi trường xung quanh | Nhiệt độ: -20 ° C ~ +60 ° C, độ ẩm tương đối 5% ~ 90%.áp suất không khí |
| Nguồn cấp |
Nguồn điện bên ngoài: 24VDC Nguồn điện bên trong: pin 3.6Vlithium |
|
Tín hiệu đầu ra |
Đầu ra tín hiệu tần số xung: thấp mức dưới 0,8V, mức cao là 8V Đầu ra dòng điện 4-20mA hai dây, ba dây |
|
Quá trình lây truyền khoảng cách |
≤1000m |
|
Dây tín hiệu giao diện |
Chủ đề nội bộ M20 × 1.5 |
| Lớp bảo vệ | IP65 |
|
Chống cháy nổ lớp |
Exd II CT6 |
Kỹ thuật thông số
| Phạm vi đặc điểm kỹ thuật của mô hình |
Trên danh nghĩa đường kính DN |
Phạm vi lưu lượng m3 / h |
Trên danh nghĩa áp suất Mpa |
Sự chính xác |
Tổn thất áp suất kPa tại Qmax |
| NYLD-G-25 A | 25 | 2,5 ~ 25 |
1,6 2,5 4.0 |
1. 5 nâng cấp (Q phút ~ qtx ± 3% qtx ~ Qmax ± 1,5%) 1.0 nâng cấp (Q phút ~ qtx ± 2% qtx ~ Qmax ± 1,0%) |
0,5 0,8 |
| NYLD-G-40 A | 40 | 5 ~ 50 | |||
|
NYLD-G-50 A B |
50 |
6 ~ 65 10 ~ 100 |
|||
| NYLD-G-65 A | 65 | 15 ~ 200 |
0,8 1,2 2,2 |
||
|
NYLD-G -80 A B |
80 |
13 ~ 250 20 ~ 400 |
|||
|
NYLD-G -100 A B NYLD-G -125 A |
100
125 |
20 ~ 400 32 ~ 650 25 ~ 700 |
0,3 0,7 1,9 |
||
|
NYLD-G -150 A B C |
150 |
32 ~ 650 50 ~ 1000 80 ~ 1600 |
1,6 2,5 |
0,6 1,0 1,7 |
|
|
NYLD-G -200 A B C |
200 |
50 ~ 1000 80 ~ 1600 130 ~ 2500 |
0,3 0,6 1,5 |
||
|
NYLD-G -250 A B C |
250 |
80 ~ 1600 130 ~ 2500 200 ~ 4000 |
0,4 0,6 2.0 |
||
|
NYLD-G -300 A B C |
300 |
130 ~ 2500 200 ~ 4000 320 ~ 6500 |
0,4 1,0 2,4 |
Lưu ý: tổn thất áp suất ở tốc độ dòng lớn nhất (Q) là giá trị đo được với không khí khô (khối lượng riêng khoảng 1,2 kg / m) dưới áp suất thường, qt = 0,2Qmax.
Lưu lượng kế điện từ khí NYLD-G Điều hành Nguyên tắc
Khi chất lỏng đi qua lưu lượng kế, nó được chỉnh lưu và tăng tốc nhờ tác động của cánh dẫn hướng (hoặc bộ chỉnh lưu).Vì bánh công tác nghiêng một góc so với hướng dòng chất lỏng nên tại thời điểm này, tuabin tạo ra mômen quay.Sau khi thắng mômen ma sát và mômen cản chất lỏng, tuabin bắt đầu quay.Trong một khoảng lưu lượng nhất định, vận tốc góc của vòng quay tuabin tỷ lệ thuận với tốc độ dòng thể tích của chất lỏng.Theo nguyên lý cảm ứng điện từ, một cảm biến nhạy từ được sử dụng để tạo ra một tín hiệu xung tỷ lệ với lưu lượng thể tích của chất lỏng từ tấm giao tiếp quay đồng bộ.Tín hiệu này được gửi đến bộ điều chỉnh âm lượng và được xử lý cùng với các tín hiệu như nhiệt độ và áp suất, và hiển thị trên màn hình LCD.Nguyên lý cấu tạo của nó như hình 1..
4.2 Khối lượng Người sửa lỗi Đang làm việc Nguyên tắc
Bộ điều chỉnh âm lượng bao gồm nhiệt độ, kênh tương tự phát hiện áp suất, kênh kỹ thuật số phát hiện dòng chảy, bộ xử lý vi mô, mạch truyền động tinh thể lỏng và các mạch phụ trợ khác, và nó được trang bị giao diện tín hiệu bên ngoài. từ mỗi cảm biến, các tín hiệu được đưa vào công thức hoạt động theo phương trình khí để nhận ra hiển thị cục bộ và truyền từ xa các tín hiệu khác nhau.
Phương trình khí có thể được viết dưới dạng
Ở đâu:
Vo - thể tích dưới điều kiện tiêu chuẩn (m3);
V - thể tích ở điều kiện làm việc 3 (m3);
P = Pa + Pg - áp suất tuyệt đối (kPa) tại điểm phát hiện áp suất của lưu lượng kế;
Pa - áp suất khí quyển cục bộ (kPa);
Pg — áp suất đồng hồ (kPa) của điểm phát hiện áp suất lưu lượng kế;
P0 - áp suất khí quyển tiêu chuẩn (101,325kPa)
T0 - nhiệt độ tuyệt đối ở điều kiện tiêu chuẩn (293,15K, có thể là 273,15K theo yêu cầu của người sử dụng);
T - nhiệt độ tuyệt đối của môi trường đo (27315 + t) K;
t - nhiệt độ của môi trường đo (° C);
Fz — Hệ số nén khí
Zn - hệ số nén khí theo sate tiêu chuẩn
Zg - hệ số nén khí ở điều kiện làm việc;
Lưu lượng kế điện từ khí NYLD-G Tính năng thiết kế
■ Độ chính xác cao, khả năng lặp lại tốt và tỷ lệ phạm vi rộng, lên đến 1:20 (hoặc rộng hơn);
■Sử dụng bộ chỉnh lưu kiểu mới tích hợp, các yêu cầu đối với phần ống thẳng phía trước và phía sau thấp hơn (phía trước ≧ 5DN, phía sau ≧ 3DN);
■Sử dụng cấu trúc chống bụi được thiết kế cẩn thận để đảm bảo độ tin cậy của hoạt động ổ trục lâu dài;
■Được thiết kế với một hệ thống tiếp nhiên liệu độc đáo để đảm bảo tiếp nhiên liệu đáng tin cậy, dễ dàng bảo trì và hình thức đẹp;
■Các chỉ tiêu kỹ thuật đáp ứng các yêu cầu của I509951-1993, chiều dài của thân máy là 3DN, và toàn bộ máy đã đạt trình độ tiên tiến quốc tế;
■Bộ điều chỉnh điện áp của lưu lượng kế có thể xoay tự do khoảng 350 độ, có thể dễ dàng đọc ở các chế độ cài đặt khác nhau.
■Tốc độ thấp, tuổi thọ cao, tổn thất áp suất thấp, độ chính xác cao;
■Nó tích hợp cảm biến nhiệt độ, áp suất, lưu lượng và bộ điều chỉnh thể tích có độ chính xác cao, có thể phát hiện nhiệt độ, áp suất và lưu lượng của khí đo, đồng thời tự động theo dõi và bù lưu lượng cũng như hiệu chỉnh hệ số nén.Máy đo có cơ sở dữ liệu thời gian thực và giao diện RS485 và mạng đọc công tơ để tạo điều kiện thuận lợi cho việc thu thập dữ liệu tập trung và quản lý thời gian thực;
■Sử dụng bộ vi xử lý hiệu suất cao và công nghệ lọc kỹ thuật số hiện đại, với các chức năng phần mềm mạnh mẽ và hiệu suất vượt trội;
■Sử dụng tính toán dấu phẩy động và tự động hiệu chỉnh hệ số mét năm đoạn, và có lỗi;chức năng tự chẩn đoán và cảnh báo;
■Sử dụng công nghệ cao vi nguồn, với nguồn điện bên trong và bên ngoài, tiêu thụ điện năng thấp;
■Giá trị dòng hiển thị cục bộ với nhiều chức năng đầu ra tín hiệu;
■Sử dụng màn hình LCD ba dòng có độ tương phản cao, nó có thể hiển thị lưu lượng tích lũy tiêu chuẩn, lưu lượng thể tích tiêu chuẩn, lưu lượng thể tích làm việc, nhiệt độ trung bình, giá trị áp suất và phần trăm dung lượng pin với lời nhắc Trung Quốc;
■Với chức năng lưu trữ dữ liệu theo thời gian thực, nó có thể ngăn chặn tình trạng mất dữ liệu khi thay pin hoặc sập nguồn đột ngột.Trong điều kiện tắt nguồn, các thông số bên trong có thể được lưu vĩnh viễn.
■Với chức năng chống cháy nổ, nhãn hiệu chống cháy nổ là ExdIIC6.
