Thông tin chi tiết sản phẩm:
|
Ứng dụng: | thích hợp cho hầu hết các chất lỏng, bao gồm tráng, bơm hơi và bùn. | Vật chất: | 304.316L (tùy chọn) |
---|---|---|---|
Chiều dài ngã ba: | 44mm, 100mm, (tùy chọn) | Nguồn cấp: | 4VDC, 220VAC |
Nhiệt độ làm việc: | ngã ba -40 - + 130 ° C | Xử lý căng thẳng: | <2.0MPa |
Kết nối quá trình: | Chủ đề, Mặt bích (tùy chọn) | Mức độ bảo vệ: | IP67 |
Điểm nổi bật: | Cảm biến mức âm thoa 316L,cảm biến mức âm thoa 220VAC,công tắc báo mức đầu dò rung 220VAC |

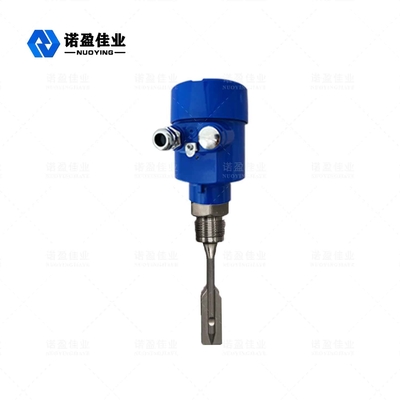

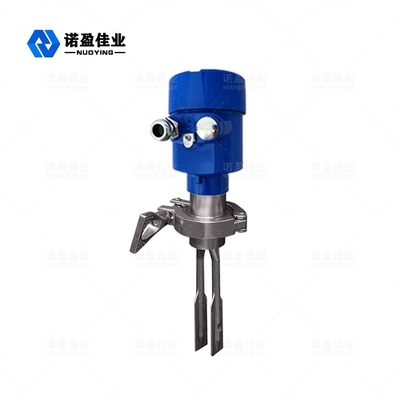

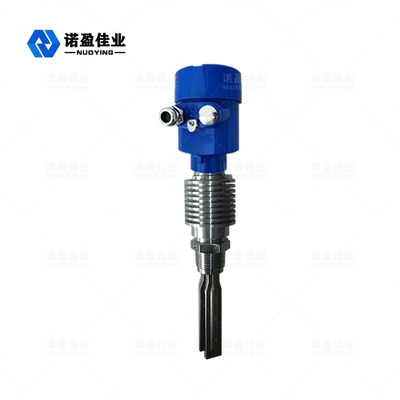

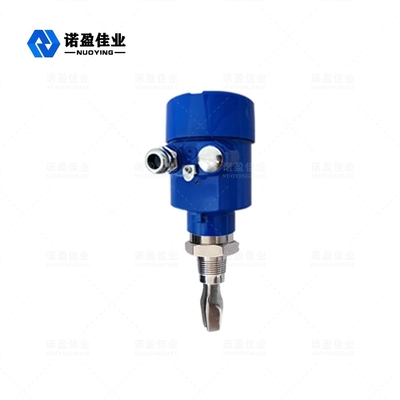

Ngã ba điều chỉnh NYYCUK Mức độ Bộ điều khiển mức chuyển đổi
Điều hành Nguyên tắc
Công tắc mức âm thoa NYYCUK là một loại công tắc mức mới.Nó được thiết kế và sản xuất bằng cách sử dụng nguyên tắc rung của âm thoa.Nó là một đế thanh cảm ứng, trên đó đóng mở âm thoa, truyền âm thoa qua chip áp điện và nhận tín hiệu dao động bởi chip áp điện khác, tín hiệu rung chuyển sẽ truyền tín hiệu rung và cộng hưởng với thanh cảm ứng.Khi vật liệu tiếp xúc với thanh cảm ứng, tín hiệu rung trở nên nhỏ hơn, và mạch điều khiển xuất tín hiệu kết nối điện cho đến khi ngừng cộng hưởng.Vì theo nguyên lý tự nhiên độ cảm ứng của thanh cảm ứng giảm dần từ đầu phía trước đến đầu ghế sau, khi vật liệu trong thùng dồn lên theo thùng chạm vào đáy của thanh cảm ứng Không có tín hiệu báo lỗi khi ghế ở phía sau hoặc khi phóng điện.Tóm lại, âm thoa tạo ra dao động cơ học dưới sự kích thích của tinh thể áp điện, có tần số và biên độ nhất định.Khi nhúng âm thoa trong chất lỏng hoặc rắn thì tần số và biên độ dao động của âm thoa sẽ thay đổi.Sự thay đổi tần số này được phát hiện bởi mạch phụ điện tử và xuất ra một số lượng công tắc.
Thông số kỹ thuật
Các ứng dụng | phù hợp với hầu hết các chất lỏng, bao gồm vật liệu tráng, bơm hơi và bùn: 304.316L (tùy chọn) |
Chiều dài ngã ba | 44mm, 100mm (có thể tùy chỉnh theo yêu cầu) |
Nguồn cấp | 24VDC, 220VAC |
Nhiệt độ làm việc | nĩa -40 〜 + 130 ° C, thiết bị đo -40 〜 + 80 ° C |
Mật độ điện môi | N 0,7g / cm3 (lỏng),> 0,1g / cm3 (rắn) |
Xử lý căng thẳng | <2.0MPa |
Kết nối quá trình | chủ đề, mặt bích (tùy chọn) |
Mức độ bảo vệ | IP67 |
Lớp nổ | Exd IIBT4 (tùy chọn) |
Đầu ra tín hiệu | Ngõ ra rơ le SPDT |
Tính năng thiết kế
◎ Thích hợp để đo bột hoặc các hạt rắn có mật độ trung bình có thể chảy tự do.Cũng có thể áp dụng cho hầu hết tất cả các phương tiện lỏng, loạt công tắc mức âm thoa này có thể được đo ở nhiều mức độ khác nhau, với công tắc giới hạn an toàn lỗi cao / thấp, bảo vệ vận hành tràn hoặc rỗng, điều khiển máy bơm, đường ống hiển thị có / không có dòng chảy, v.v. .
◎ Không bị ảnh hưởng bởi bọt, dòng điện xoáy và khí, nó thích hợp để báo động điểm cố định hoặc kiểm soát tất cả các loại mức vật liệu rắn và mức chất lỏng trong các thùng chứa khác nhau.Nhiều mô hình có thể được sử dụng trong các tình huống khác nhau.Tuổi thọ dài, hiệu suất ổn định, an toàn và đáng tin cậy
◎ Khả năng thích ứng mạnh - vật liệu được đo có các thông số điện khác nhau và mật độ không ảnh hưởng đến phép đo.Sự đóng cặn, kích động, nhiễu loạn, bong bóng, rung động, độ nhớt trung bình, nhiệt độ cao, áp suất cao và các điều kiện bất lợi khác không ảnh hưởng đến việc phát hiện.
◎ Không cần điều chỉnh: nó không bị ảnh hưởng bởi hằng số điện môi và mật độ, vì vậy không cần điều chỉnh trường đối với bất kỳ chất lỏng nào được đo.
◎ Miễn phí bảo trì: quá trình phát hiện công tắc âm thoa được hoàn thành bằng mạch điện tử, không có bộ phận chuyển động, sau khi lắp đặt và đưa vào hoạt động, không cần điều chỉnh tại chỗ.
