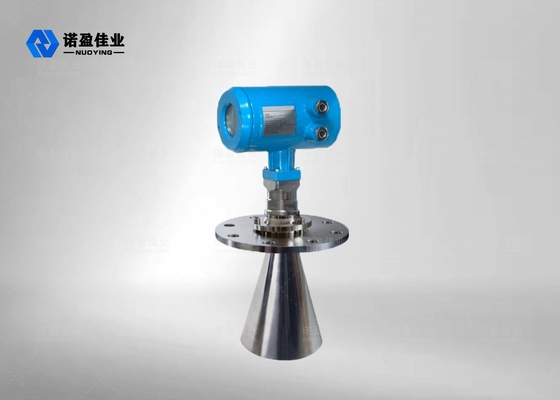

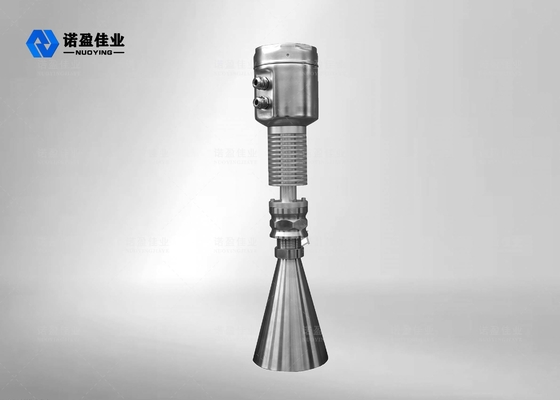

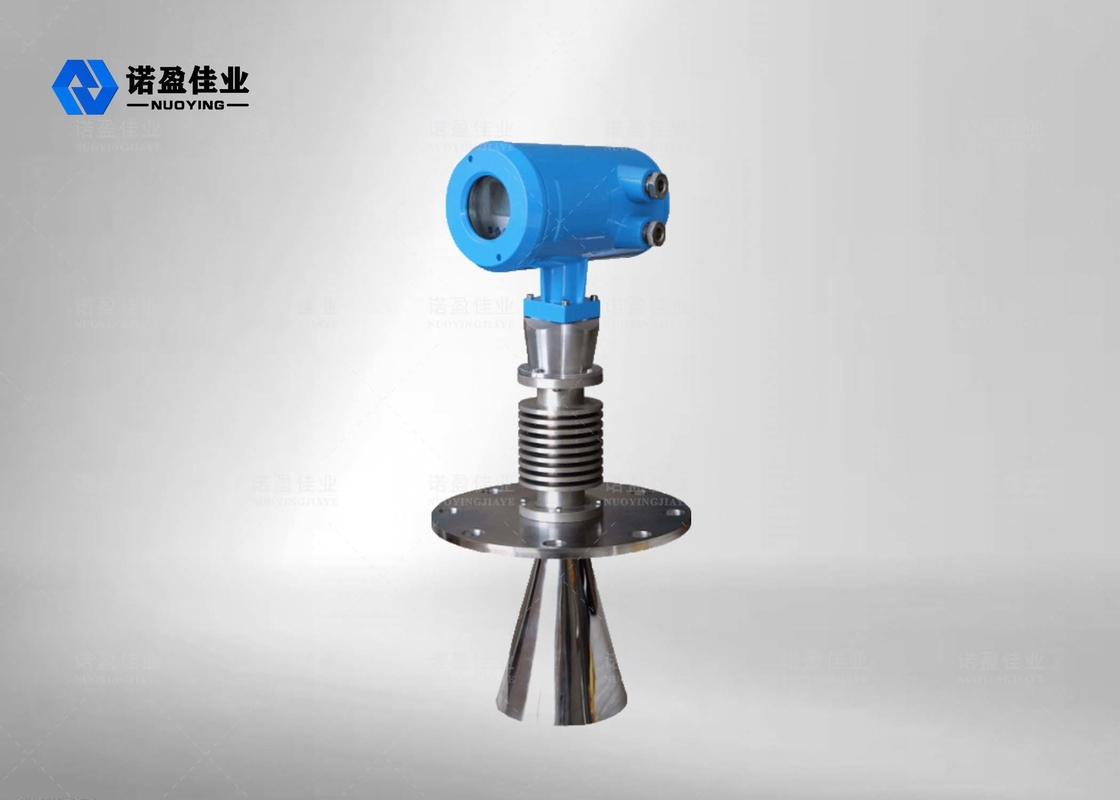

Nuoying NYRD-803S Radar Level TransmitterTổng quan
Các thông số sản phẩm
Ứng dụng điển hình
Chất lỏng ăn mòn
Vật liệu ăng ten
304
Phạm vi đo
35m
Nguồn cung cấp điện
24VDC ((Hai đường, bốn đường)
Nhiệt độ trung bình
-40 ~ + 150 °C
Áp lực quá trình
-0,1 ~ 2,0MPa
Kết nối quy trình
Vòng ngửa, vòng ngửa có vòng ngửa (không cần thiết)
Khả năng phát tín hiệu
4...20mA/HART/RS485/Modbus...
Mô tả sản phẩm
Nguyên tắc hoạt động của bộ phát sóng cấp radar 6GHz NYRD803S
Các xung sóng vi sóng rất ngắn với năng lượng rất thấp được truyền và nhận qua hệ thống ăng ten. tốc độ ánh sáng. Thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các thành phần điện tử. phương pháp có thể đảm bảo đo lường ổn định và chính xác trong một thời gian rất ngắn. Ngay cả khi có tiếng vang giả trong điều kiện làm việc phức tạp, tiếng vang của mức vật liệu có thể được phân tích chính xác với Công nghệ vi xử lý mới nhất và phần mềm gỡ lỗi. Nhập: Các ăng-ten nhận được xung vi mô phản xạ và truyền nó đến mạch điện tử. và xác định tiếng vang được tạo ra bởi xung vi trên bề mặt vật liệu. phần mềm xung, và độ chính xác có thể đạt đến mức độ milimet. Khoảng cách D từ bề mặt vật liệu là tỷ lệ thuận với xung thời gian đi T: D=C×T/2 ((C là tốc độ ánh sáng) Vì khoảng cách E của thùng rỗng được biết, mức chất liệu L là: L=E-D Lượng sản xuất: Nó được thiết lập bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= quy mô đầy đủ) và một số thông số ứng dụng. Các tham số ứng dụng sẽ tự động điều chỉnh thiết bị cho môi trường đo, tương ứng với đầu ra 4-20mA.
Tính năng thiết kế máy phát cấp radar 6GHz NYRD803S
1.The radar level meter thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và độc đáo phát hiện âm vang xử lý âm vang Sản phẩm có thể được áp dụng cho nhiều điều kiện làm việc phức tạp khác nhau. 2Chức năng "nghiên cứu âm vang giả" cho phép thiết bị xác định chính xác âm vang thật dưới nhiều âm vang giả điều kiện, để có được kết quả đo chính xác. 3Các chế độ kết nối quy trình khác nhau và các loại thành phần phát hiện có thể được tùy chỉnh theo yêu cầu của khách hàng. 4Với chế độ hoạt động xung, sản phẩm có sức mạnh phát thải cực kỳ thấp và có thể được lắp đặt trong các kim loại và phi kim loại khác nhau container, không gây hại cho cơ thể con người và môi trường.
6GHz NYRD803S Radar Level Transmitter Field ứng dụng
1Các nhà máy điện: Thủy lưu trữ, bơm silo, chậu hơi nước, lưu trữ tro, bể dầu, vv. 2Khu vực dầu mỏ: Các bể chứa dầu thô, bể chứa dầu tinh chế, bộ tách ba pha, bể lắng đọng, bể nước thải, bùn khoan bể, vv. 3Hóa học: Tháp chưng cất dầu thô, silo nguyên liệu thô, silo trung gian, bể phản ứng, bể amoniac, bể lưu trữ nhựa đường, v.v. 4.Metallurgy: silo nguyên liệu thô, silo vật liệu phụ trợ, bể đệm tế bào điện phân, v.v. 5Nguồn nước: Kênh đào, hồ chứa, tưới tiêu đất nông nghiệp, giám sát mực nước sông, cảnh báo lũ lụt đột ngột, lũ lụt đô thị, v.v. 6Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể lưu trữ đường thô, bể lưu trữ bột cà chua, bể lưu trữ nhà máy bia, v.v. 7Dược phẩm: Các bể lưu trữ dược phẩm của Trung Quốc, bộ tách, bể lên men, v.v. 8Điều trị nước: hồ chứa, hố nước, bể xử lý nước, bể lắng đọng, giếng sâu, mạng lưới nước uống, v.v. 9Giấy: silo nguyên liệu thô, tháp lưu trữ, trống sấy, silo lưu trữ vật liệu hóa học, v.v. 10Các ngành khác: mỏ đá, mỏ than, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
