| Tên thương hiệu: | NUOYING |
| Số mẫu: | NYRD803 |
| MOQ: | 1 phần trăm |
| giá bán: | $359~$599/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |

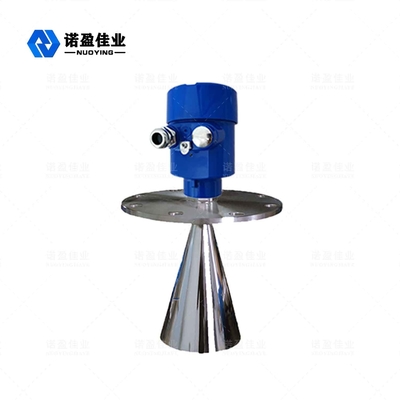

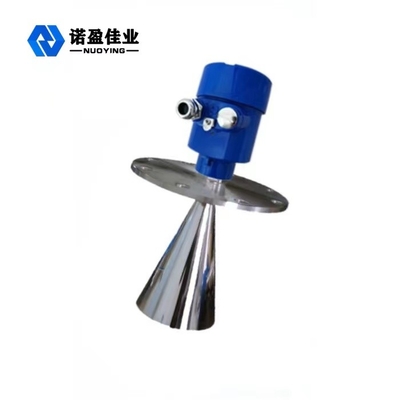

NYRD803 Độ chính xác cao 0-35m Radar Level Gauge Horn Type 6.8GHz 4-20mA Radar Level Transmitter cho các chất lỏng không được khuấy động
NYRD803 Nguyên tắc hoạt động của máy phát tín hiệu cấp độ radar
Nhập:
Các ăng-ten nhận được xung vi phản xạ và truyền nó đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vang được tạo ra bởi xung vi trên bề mặt vật liệu. Việc nhận dạng tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung, và độ chính xác có thể đạt đến cấp độ milimet. Khoảng cách D từ bề mặt vật liệu là tỷ lệ thuận với thời gian đi xung T:D=C×T/2 ((C là tốc độ ánh sáng)
Vì khoảng cách E của thùng rỗng được biết, mức chất liệu L là: L=E-D.
Lượng sản xuất:
Nó được đặt bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= quy mô đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để môi trường đo lường, tương ứng với đầu ra 4-20mA.
NYRD803 Đặc điểm thiết kế máy phát cấp radar
Các chế độ kết nối quy trình khác nhau và các loại thành phần phát hiện có thể được tùy chỉnh theo yêu cầu của khách hàng.
Với chế độ hoạt động xung, sản phẩm có công suất phát thải cực kỳ thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.
Các thông số kỹ thuật của máy phát sóng cấp radar NYRD803
| Mô hình sản phẩm | NYRD803 |
| Ứng dụng điển hình |
Không động chất lỏng |
| Vật liệu ăng ten | 304 |
| Loại ăng ten | Ống ăng ten |
| Phạm vi đo | 35m |
| Độ chính xác đo | ±3mm |
| Nguồn cung cấp điện | 24VDC (hai dây) |
| Nhiệt độ trung bình | -40~+130°C |
| Kết nối quy trình | Sợi, sợi vòm (không cần thiết) |
| Áp lực quá trình | -0,1 ~ 4,0MPa |
| Lớp bảo vệ | IP67 |
| Thể loại chống nổ | Exia II CT6 (không cần thiết) |
| Khả năng phát tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Giao diện điện | M20*1.5, 1⁄2 ′′NPT |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

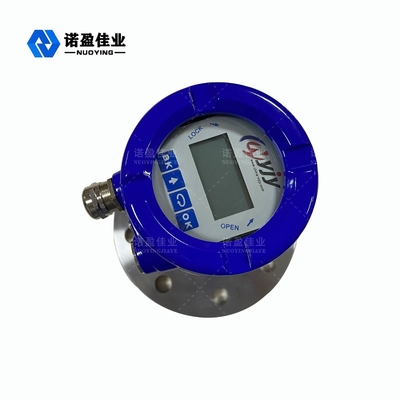

NYRD803 6.8GHz Radar Level Transmitter
