| Tên thương hiệu: | NUOYING |
| Số mẫu: | NYRD801 |
| MOQ: | 1 phần trăm |
| giá bán: | $219~$529/pc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
NYRD801 Không tiếp xúc 20m Radar Level Gauge Threaded 6.8GHz Hart Level Sensor Radar Level Measurement of Various Liquids
Nguyên tắc làm việc của máy đo độ cao radar NYRD801
Nhập:
Các ăng-ten nhận được xung vi phản xạ và truyền nó đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vang được tạo ra bởi xung vi trên bề mặt vật liệu. Việc nhận dạng tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung, và độ chính xác có thể đạt đến cấp độ milimet. Khoảng cách D từ bề mặt vật liệu là tỷ lệ thuận với thời gian đi xung T:D=C×T/2 ((C là tốc độ ánh sáng)
Vì khoảng cách E của thùng rỗng được biết, mức chất liệu L là: L=E-D.
Lượng sản xuất:
Nó được đặt bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= quy mô đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để môi trường đo lường, tương ứng với đầu ra 4-20mA.
NYRD801 Radar Level Gauge Đặc điểm thiết kế
Máy đo độ cao radar thông minh sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý âm vang phát hiện âm vang độc đáo.Sản phẩm có thể được áp dụng cho các điều kiện làm việc phức tạp khác nhau.
Chức năng "học tiếng vang giả" cho phép thiết bị xác định chính xác tiếng vang thật trong nhiều điều kiện tiếng vang giả, để có được kết quả đo chính xác.
Các thông số kỹ thuật của máy đo mức radar NYRD801
| Mô hình sản phẩm | NYRD801 |
| Ứng dụng điển hình |
Các chất lỏng ăn mòn nhẹ, chất lỏng có quá trình đơn giản |
| Vật liệu ăng ten | PTFE |
| Loại ăng ten | Ống ăng-ten |
| Phạm vi đo | 20m |
| Độ chính xác đo | ±3mm |
| Nguồn cung cấp điện | 24VDC (hai dây) |
| Nhiệt độ trung bình | -40~+130°C |
| Kết nối quy trình | Sợi, sợi vòm (không cần thiết) |
| Áp lực quá trình | -0,1 ~ 0,3MPa |
| Lớp bảo vệ | IP67 |
| Thể loại chống nổ | Exia II CT6 (không cần thiết) |
| Khả năng phát tín hiệu | 4...20mA/HART/RS485/Modbus... |
| Giao diện điện | M20*1.5, 1⁄2 ′′NPT |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.

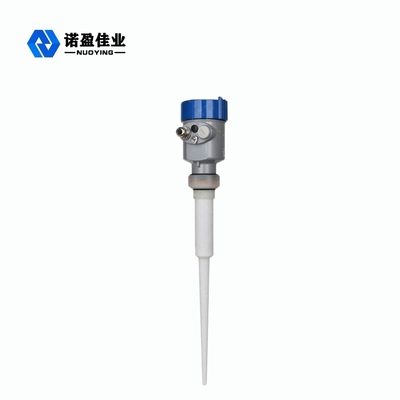

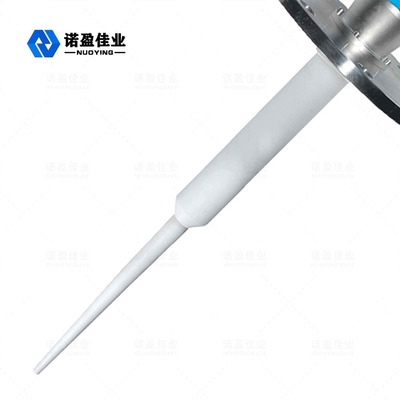

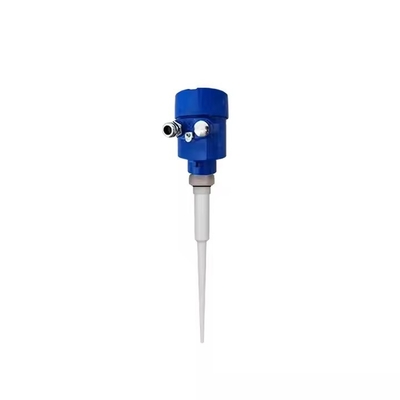

NYRD801 Radar Level Gauge Related Pictures
