NYRD801 6.8GHz Cảm biến mức độ radar kỹ thuật số chống nổ RS485 Radar Level Sensor cho xe chứa chứa 20m

NYRD801 6.8GHz Cảm biến mức độ radar kỹ thuật số chống nổ RS485 Radar Level Sensor cho xe chứa chứa 20m

NYRD801 Máy phát cấp radar 6,8GHz Mô tả sản phẩm

Máy truyền nồng độ radar NYRD801 là một thiết bị đo nồng độ radar tần số cao 6,8GHz với khoảng cách đo tối đa 20 mét.phát và nhận xung sóng vi sóng rất ngắn với năng lượng rất thấp thông qua hệ thống ăng-ten.Sau đó thời gian chạy có thể được chuyển đổi thành một tín hiệu mức thông qua một thành phần điện tửMột phương pháp kéo dài thời gian đặc biệt đảm bảo đo lường ổn định và chính xác trong một khoảng thời gian rất ngắn.

Ngay cả khi có tiếng vang giả trong điều kiện làm việc phức tạp, tiếng vang của mức vật liệu có thể được phân tích chính xác với công nghệ vi xử lý mới nhất và phần mềm gỡ lỗi.

Nguyên tắc hoạt động của bộ truyền sóng cấp radar 6,8GHz

Nhập:

Các ăng-ten nhận được xung vi phản xạ và truyền nó đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vang được tạo ra bởi xung vi trên bề mặt vật liệu. Việc nhận dạng tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung, và độ chính xác có thể đạt đến cấp độ milimet. Khoảng cách D từ bề mặt vật liệu là tỷ lệ thuận với thời gian đi xung T:D=C×T/2 ((C là tốc độ ánh sáng)

Vì khoảng cách E của thùng rỗng được biết, mức chất liệu L là: L=E-D.

Lượng sản xuất:

Nó được đặt bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= quy mô đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để môi trường đo lường, tương ứng với đầu ra 4-20mA.

NYRD801 6.8GHz Radar Level Transmitter Tính năng thiết kế

• Máy đo độ cao radar thông minh sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý âm vang phát hiện âm vang độc đáo.Sản phẩm có thể được áp dụng cho các điều kiện làm việc phức tạp khác nhau.

• Chức năng "học tiếng vang giả" cho phép thiết bị xác định chính xác tiếng vang thật trong nhiều điều kiện tiếng vang giả, để có được kết quả đo chính xác.

• Các chế độ kết nối quy trình khác nhau và các loại thành phần phát hiện có thể được tùy chỉnh theo yêu cầu của khách hàng.

• Với chế độ hoạt động xung, sản phẩm có công suất phát thải cực kỳ thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.

NYRD801 6.8GHz Radar Level Transmitter Fields ứng dụng

1Các nhà máy điện: Thủy lưu trữ, bơm silo, chậu hơi nước, lưu trữ tro, bể dầu, vv.

2Khu vực dầu: Các bể lưu trữ dầu thô, bể lưu trữ dầu tinh chế, bể lắng đọng, bể nước thải, bể bùn khoan, v.v.

3Hóa chất: Tháp chưng cất dầu thô, silo nguyên liệu thô, silo trung gian, bể phản ứng, bể amoniac, bể lưu trữ nhựa vv.

4. kim loại: các silo nguyên liệu thô, các silo vật liệu phụ trợ, bể đệm tế bào điện phân, v.v.

5Nguồn nước: Kênh đào, hồ chứa, tưới tiêu nông nghiệp, giám sát mực nước sông, cảnh báo lũ lụt đột ngột, lũ lụt đô thị, v.v.

6Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể chứa bia, v.v.

7- Dược phẩm: Các bể lưu trữ dược phẩm của Trung Quốc, bộ tách, bể lên men, v.v.

8Điều trị nước: hồ chứa, hố nước, bể xử lý nước, bể lắng đọng, giếng sâu, mạng lưới nước uống, v.v.

9Giấy: tháp lưu trữ, silo lưu trữ vật liệu hóa học, vv

10- Các ngành khác: Thanh đá, bảo vệ môi trường, đóng tàu và các ngành khác.

Các thông số kỹ thuật của máy phát cấp radar 6,8 GHz NYRD801

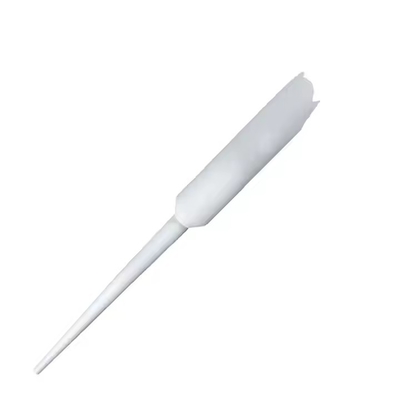

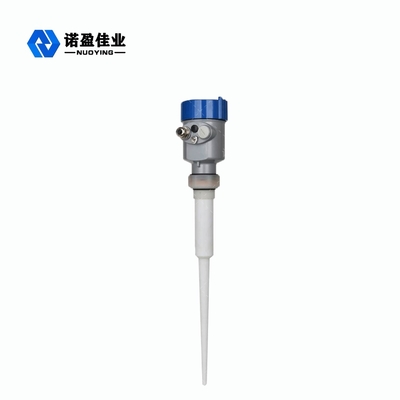

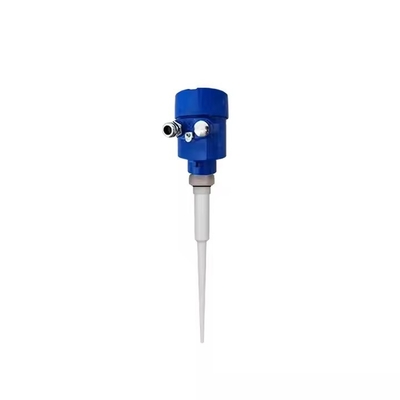

NYRD801 6.8GHz Radar Level Transmitter Related Pictures
