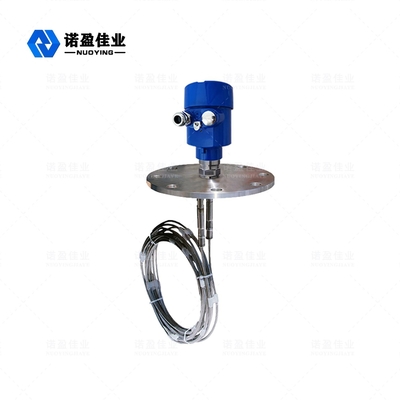

NYRD703 Nguyên tắc hoạt động của máy phát tín hiệu cấp độ radar hướng dẫn

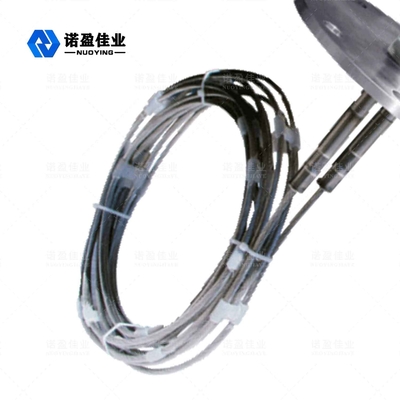

Nhịp sóng vi sóng tần số cao được gửi bởi radar sóng hướng dẫn lan truyền dọc theo thành phần phát hiện (cáp thép hoặc thanh thép).nó gây phản xạ do thay đổi đột ngột của hằng số dielectricKhoảng thời gian giữa xung được truyền và xung được phản xạ tỷ lệ thuận với khoảng cách từ môi trường đo. Nhập: Radar sóng hướng dẫn là một dụng cụ đo lường dựa trên nguyên tắc du hành thời gian.và thời gian chạy có thể được chuyển đổi thành tín hiệu mức vật liệu thông qua các thành phần điện tử. Máy thăm dò phát ra xung tần số cao và lan truyền dọc theo các dây cáp hoặc thanh thăm dò. Khi xung gặp mặt bề mặt vật liệu, nó được phản xạ trở lại và được nhận bởi máy thu trong thiết bị,và tín hiệu khoảng cách được chuyển đổi thành tín hiệu mức vật liệu. Dấu hiệu phản xạ được truyền đến mạch điện tử của thiết bị dọc theo đầu dò cáp hoặc thanh.Các vi xử lý xử lý tín hiệu và xác định tiếng vang được tạo ra bởi xung vi sóng trên bề mặt vật liệu. Việc nhận dạng tín hiệu tiếng vang chính xác được hoàn thành bởi phần mềm xung. Khoảng cách D từ bề mặt vật liệu là tỷ lệ thuận với xung thời gian đi T: D=C×T/2 (C là tốc độ ánh sáng). Vì khoảng cách E của thùng rỗng được biết, mức chất liệu L là: L=E-D Lượng sản xuất: Nó được đặt bằng cách nhập chiều cao bể trống E (= điểm 0, chiều cao bể đầy đủ F (= quy mô đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để môi trường đo lường, tương ứng với đầu ra 4-20mA.
NYRD703 Thiết kế thiết kế máy phát cấp radar hướng dẫn
1.The radar level meter thông minh áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý âm vang phát hiện độc đáo.đo chính xác hơnĐồng thời, radar sóng hướng dẫn có khả năng chống dính và không bị ảnh hưởng bởi nhiệt độ bên ngoài như nhiệt độ trung bình và dính. 2Một loạt các chế độ kết nối quy trình và các loại thành phần phát hiện làm cho máy đo độ sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Như nhiệt độ cao, áp suất cao và phương tiện điện tĩnh điện thấp. 3Với chế độ hoạt động xung, sản phẩm có công suất phát thải cực kỳ thấp và có thể được lắp đặt trong các thùng chứa kim loại và phi kim loại khác nhau, mà không gây hại cho cơ thể con người và môi trường.
NYRD703 Lĩnh vực ứng dụng của máy phát tín hiệu cấp độ radar hướng dẫn
1Các nhà máy điện: Thủy lưu trữ, bơm silo, chậu hơi nước, lưu trữ tro, bể dầu, v.v. 2Khu vực dầu: Các bể lưu trữ dầu thô, bể lưu trữ dầu tinh chế, bộ tách ba pha, bể lắng đọng, bể nước thải, bể bùn, v.v. 3Hóa học: Tháp chưng cất dầu thô, silo nguyên liệu thô, silo trung gian, bể phản ứng, bể amoniac, bể lưu trữ nhựa vv. 4.Metallurgy: silo nguyên liệu thô, silo vật liệu phụ trợ, bể đệm pin điện phân, v.v. 5Nguồn nước: Kênh đào, hồ chứa, tưới tiêu đất nông nghiệp, giám sát mực nước sông, cảnh báo lũ lụt đột ngột, lũ lụt đô thị, v.v. 6Thực phẩm: Nhà máy nước trái cây, nhà máy sữa, bể lưu trữ đường thô, bể lưu trữ bột cà chua, bể lưu trữ nhà máy bia, v.v. 7Dược phẩm: Các bể lưu trữ dược phẩm Trung Quốc, bộ tách, bể lên men, v.v. 8Điều trị nước: hồ chứa, hố nước, bể xử lý nước, bể lắng đọng, giếng sâu, mạng lưới nước uống, v.v. 9Giấy: silo nguyên liệu thô, tháp lưu trữ, trống sấy, silo lưu trữ vật liệu hóa học, vv. 10Các ngành khác: mỏ đá, mỏ than, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
