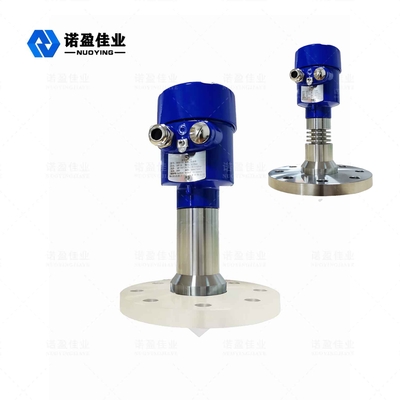

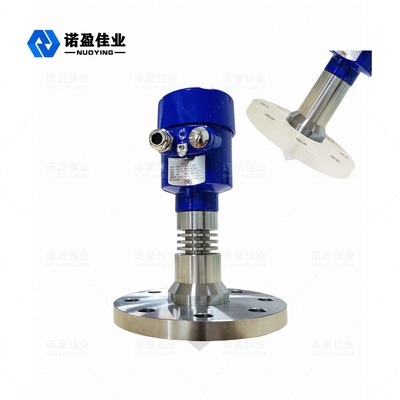

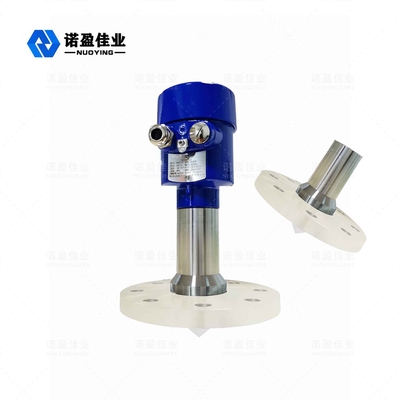

Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng

Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng
Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng

Hình ảnh lớn :  Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Tây An Thiểm Tây, Trung Quốc
Hàng hiệu: NUOYINGJIAYE
Chứng nhận: CE
Số mô hình: NYRD-PB
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: $724.413/pcs
chi tiết đóng gói: Thùng carton, 40cm * 30cm * 30cm
Thời gian giao hàng: 7 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc / tháng

Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-20m Loại phẳng

Sự miêu tả
Dải đo: 0~20m Các ứng dụng tiêu biểu: Khuấy đều, dễ ngưng tụ, hơi nước lớn
Chất liệu ăng ten: PTFE dòng sản phẩm: NYRD-PB
Loại ăng ten: loại tấm phẳng Đo lường độ chính xác: 0,05% ~ 0,1% F. S
Nguồn cấp: 24VDC (hai dây, bốn dây), 220VAC Áp suất quy trình: - 0,1~4,0MPa

Ăng-ten phẳng NYRD-PB 26G Phạm vi đo PTFE 0-40m Loại phẳng





Nguyên lý hoạt động của Radar 26G NYRD-PB



Ăng-ten nằm ngang của radar phát ra các xung vi sóng hẹp, được truyền xuống dưới qua ăng-ten.Khi sóng xung chạm vào bề mặt của môi trường được kiểm tra, nó sẽ bị phản xạ trở lại và được hệ thống ăng-ten thu lại.Tín hiệu này được truyền đến phần mạch điện tử và tự động chuyển đổi thành tín hiệu ngang (do tốc độ lan truyền của xung cực nhanh nên thời gian cần thiết để sóng điện từ đến được mục tiêu và quay trở lại đầu thu sau khi phản xạ gần như tức thời) .



Thông số kỹ thuật của radar 26G NYRD-PB







Các ứng dụng tiêu biểu

Khuấy đều, dễ ngưng tụ, hơi nước lớn





dòng sản phẩm

NYRD-PB
Loại ăng ten loại tấm phẳng
Chất liệu anten PTFE, 304
Dải đo 0~20m
Đo lường độ chính xác 0,05%~0,1% F.S
Nguồn cấp 24VDC (hai dây, bốn dây), 220VAC
Đầu ra tín hiệu 4... 20mA/HART/RS485/Modbus
Nhiệt độ quá trình - 40~+1200℃
áp lực quá trình - 0,1~4,0MPa
Kết nối quá trình ren, mặt bích (tùy chọn)
Giao diện điện M20×1.5, 1/2"NPT
lớp bảo vệ IP67, IP68 (tùy chọn)
Lớp chống cháy nổ Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết)



Ghi chú: Các sản phẩm tùy chỉnh có thể được thiết kế theo yêu cầu cụ thể của người dùng!



Tính năng thiết kế radar 26G NYRD-PB



Kích thước ăng-ten nhỏ để cài đặt dễ dàng;không tiếp xúc với radar, không bị mài mòn và nhiễm bẩn
Hầu như không bị ăn mòn và phồng rộp;không bị ảnh hưởng bởi những thay đổi về mật độ trung bình, nhiệt độ và áp suất
Môi trường nhiều bụi ít ảnh hưởng đến hoạt động của máy đo mức HF.
Bước sóng càng ngắn thì phản xạ trên bề mặt rắn nghiêng càng tốt.
Góc nhanh nhỏ và năng lượng tập trung không chỉ cải thiện khả năng quay trở lại mà còn giúp ngăn ngừa nhiễu.
Diện tích mù đo nhỏ, có thể thu được kết quả tốt khi đo các bể nhỏ.
Ngay cả với các dao động, tỷ lệ tín hiệu trên tạp âm cao có thể đạt được kết quả tốt hơn.
Tần số cao là lựa chọn tốt nhất để đo chất rắn và môi trường có hằng số điện môi thấp.
