Thông tin chi tiết sản phẩm:
|
| Dải đo: | 0~40m | Chất liệu ăng ten: | PTFE 304 |
|---|---|---|---|
| Loại ăng ten: | loại que | Đo lường độ chính xác: | 0,05% ~ 0,1% F. S |
| Các ứng dụng tiêu biểu: | Chất lỏng khuấy, kết tinh, ngưng tụ | Nhiệt độ quy trình: | - 40~+260℃ |
| Kết nối quá trình: | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) | Lớp bảo vệ: | IP67 (tùy chọn) |

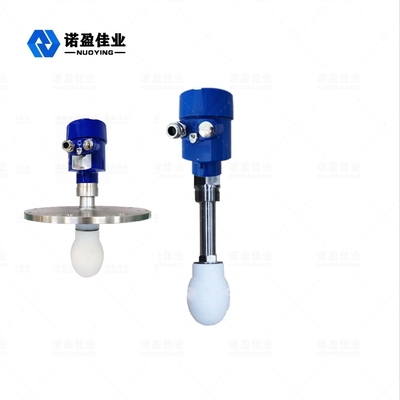

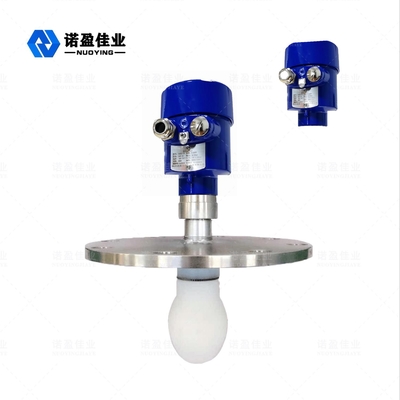

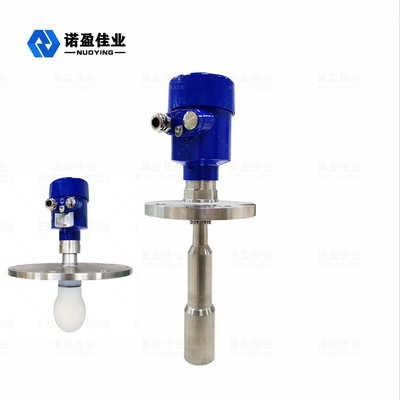

NYRD-SD 26G Ăng-ten dạng giọt Vỏ nhôm đúc PTFE Phạm vi 0-40m
Nguyên lý hoạt động của Radar 26G NYRD-SD
Ăng-ten nằm ngang của radar phát ra các xung vi sóng hẹp, được truyền xuống dưới qua ăng-ten.Khi sóng xung chạm vào bề mặt của môi trường được kiểm tra, nó sẽ bị phản xạ trở lại và được hệ thống ăng-ten thu lại.Tín hiệu này được truyền đến phần mạch điện tử và tự động chuyển đổi thành tín hiệu ngang (do tốc độ lan truyền của xung cực nhanh nên thời gian cần thiết để sóng điện từ đến được mục tiêu và quay trở lại đầu thu sau khi phản xạ gần như tức thời) .
Thông số kỹ thuật của radar 26G NYRD-SD
|
Các ứng dụng tiêu biểu |
Chất lỏng khuấy, kết tinh, ngưng tụ |
|
dòng sản phẩm |
NYRD-SD |
|
Loại ăng ten |
loại thanh, loại giọt nước |
| Chất liệu anten | PTFE, 304 |
| Dải đo | 0~40m |
| Đo lường độ chính xác | 0,05%~0,1% F.S |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4... 20mA/HART/RS485/Modbus |
| Nhiệt độ quá trình | - 40~+1200℃ |
| áp lực quá trình | - 0,1~4,0MPa |
| Kết nối quá trình | ren, giá đỡ, mặt bích (tùy chọn) |
| Giao diện điện | M20×1.5, 1/2"NPT |
| lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (xem chứng chỉ để biết chi tiết) |
Ghi chú: Các sản phẩm tùy chỉnh có thể được thiết kế theo yêu cầu cụ thể của người dùng!
Tính năng thiết kế radar 26G NYRD-SD
Kích thước ăng-ten nhỏ, dễ cài đặt;Không tiếp xúc với radar, mài mòn và ô nhiễm.
Hầu như không bị ăn mòn và phồng rộp;Nó không bị ảnh hưởng bởi những thay đổi về mật độ trung bình, nhiệt độ và áp suất.
Môi trường nhiều bụi ít ảnh hưởng đến hoạt động của máy đo mức chất lỏng tần số cao.
Bước sóng càng ngắn thì phản xạ trên bề mặt rắn nghiêng càng tốt.
Góc nhanh nhỏ và năng lượng tập trung, điều này không chỉ làm tăng khả năng tạo tiếng vang mà còn giúp ngăn ngừa nhiễu.
Vùng mù đo lường nhỏ và thu được kết quả tốt khi đo các bể nhỏ.
Ngay cả với các dao động, tỷ lệ tín hiệu trên tạp âm cao có thể đạt được hiệu suất tốt hơn.
Tần số cao là lựa chọn tốt nhất để đo môi trường có hằng số điện môi thấp và rắn.
