Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | chất lỏng có nhiệt độ, áp suất cao | dòng sản phẩm: | NYRD705 |
|---|---|---|---|
| Lấy mẫu tiếng vang: | 55 lần / s | Nhiệt độ quy trình: | -40 ~ + 500 ° C |
| Giao diện điện: | M 20 × 1,5, ½ "NPT | Áp suất quy trình: | （-0,1 ~ 4,0） MPa |
| Lớp chống cháy nổ: | ExiaIICT6Ga (xem chứng chỉ) | Antenna dạng: | cáp đơn ， thanh đơn (tùy chọn) |
| Điểm nổi bật: | Máy phát mức radar thông minh cáp đơn,Máy đo mức radar lỏng có hướng dẫn |
||

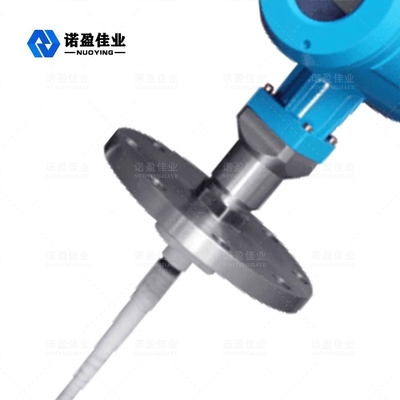

Máy phát mức radar sóng có hướng dẫn thông minh cho chất lỏng có nhiệt độ cao
Nguyên tắc làm việc của Máy phát mức radar sóng có hướng dẫn thông minh cho chất lỏng có nhiệt độ cao
Khi máy đo mức sóng radar dẫn sóng truyền xung điện từ, khi nó đi qua đầu cáp sóng dẫn hướng, nó sẽ tạo ra tiếng vọng giả vì nó ở gần đầu phát và có thể loại bỏ nhiễu bằng cách lọc tiếng vọng giả.Khi xung điện từ truyền xuống ống dẫn sóng, khi tín hiệu đến bề mặt của môi trường được đo, một phần của tiếng vang sẽ bị phản xạ và một sự thay đổi bước sẽ được tạo ra trên đường cong tiếng vang.Một phần khác của tín hiệu sẽ tiếp tục truyền xuống cho đến khi phần mất mát được truyền liên tục.Máy đo mức chất lỏng phát hiện chênh lệch thời gian giữa tiếng vọng mức chất lỏng và tiếng vọng phát xạ đỉnh.Theo chênh lệch thời gian này, bộ xử lý tín hiệu thông minh có thể tính toán độ cao của mực chất lỏng.
Đặc điểm thiết kế củaMáy phát mức radar sóng có hướng dẫn thông minh cho chất lỏng có nhiệt độ cao
◎ Máy đo mức đối tượng radar sóng có hướng dẫn sử dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo liên lạc, đo có độ chính xác cao, đo chính xác hơn.Bên cạnh đó, là radar dẫn sóng không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Máy đo mức đối tượng radar sóng dẫn đường dòng 70-X phù hợp với các ứng dụng và điều kiện làm việc phức tạp linh hoạt do các chế độ kết nối xử lý và các loại mô-đun phát hiện.Ví dụ: môi trường nhiệt độ cao, áp suất cao và hằng số điện môi thấp.
◎ Hiện đại làm việc xung, công suất phát xạ thấp, có thể được lắp đặt trong nhiều loại thùng chứa phi kim loại và thép không gỉ có tính ăn mòn cao, không gây tác động xấu đến cơ thể con người và môi trường xung quanh.
Thông số kỹ thuật củaMáy phát mức radar sóng có hướng dẫn thông minh cho chất lỏng có nhiệt độ cao
| Ứng dụng tiêu biểu | Chất lỏng (kết dính, nhiệt độ cao và áp suất cao, Cuộn dây gia nhiệt tích hợp, thang, tấm nổi) |
| Bụi (tro bay, bột đá vôi) | |
| Chất rắn (hạt nhỏ, hạt, sỏi, cát) | |
| Dòng sản phẩm | NYRD701 |
| Dạng ăng-ten | Loại cáp, loại thanh, loại cáp đôi, loại thanh đôi, loại ống dẫn sóng |
| Chất liệu ăng ten | 304, 316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Dải đo | 6m, 30 m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C, -40 ~ +500 ° C |
| Quy trình áp lực | -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | Chủ đề, khung, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67, IP 68 |
| Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
