Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Đo mức chất lỏng | Dải đo: | 50 ~ 5000mm |
---|---|---|---|
Đo độ chính xác: | ± 1% FS | Hiển thị trạng thái: | LCD (TỐI ƯU) |
Kết nối quá trình: | mặt bích, giá đỡ (tùy chọn) | Mật độ trung bình: | ≤0,8Pa.s; 3Pa.s |
Lớp chống cháy nổ: | Exia II CT6 | Áp suất quy trình: | -0.1 ~ 2.0MPa |

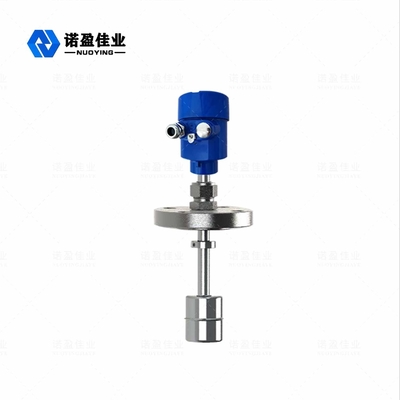

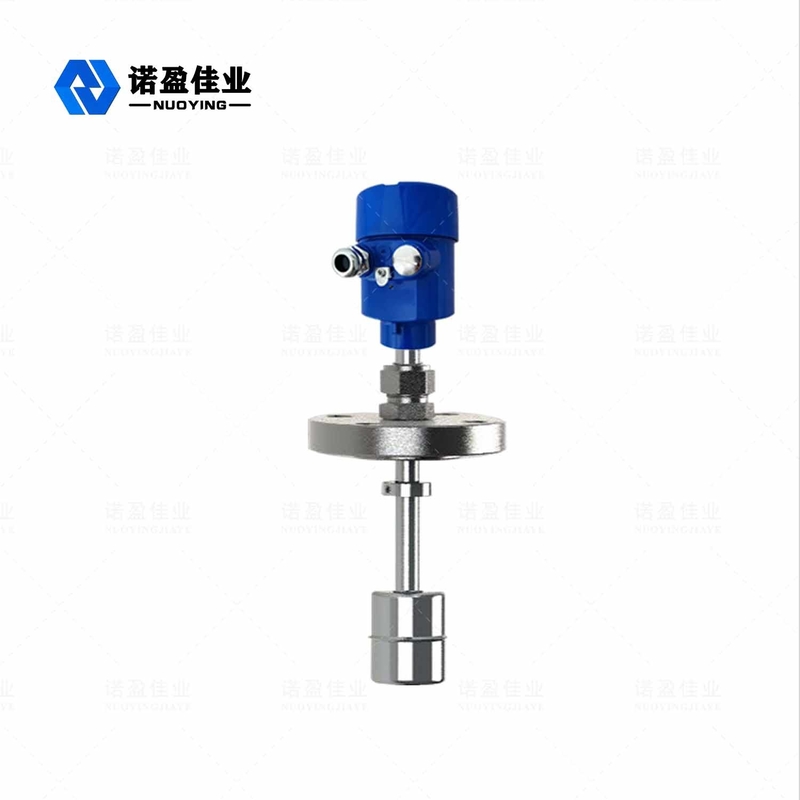

Đo lường chất lỏng Đồng hồ đo mức phao từ tính NYCFQ-UL được kết nối với mặt bích
Nguyên lý làm việc của đồng hồ đo mức độ nổi từ tính NYCFQ-UL
Khi cảm biến làm việc, phần mạch sẽ kích thích dòng điện xung trên dây dẫn sóng và dòng điện lan truyền dọc theo dây dẫn sóng sẽ tạo ra một trường điện từ xung quanh dây dẫn sóng. Một phao được cung cấp bên ngoài que đo của cảm biến có thể một mình di chuyển lên xuống thanh đo với sự thay đổi của mực chất lỏng.Bên trong phao có một bộ các vòng từ trường vĩnh cửu Khi từ trường xung gặp từ trường tạo ra từ trường do phao tạo ra, từ trường xung quanh phao thay đổi làm cho dây dẫn sóng làm bằng vật liệu nhiễm từ tạo ra xung xoắn tại vị trí của phao. .được truyền trở lại dọc theo dây với tốc độ cố định và được phát hiện bởi máy dò.Bằng cách đo chênh lệch thời gian giữa dòng xung và sóng xoắn, vị trí của phao, cụ thể là vị trí của mực chất lỏng có thể được xác định chính xác.
Các thông số kỹ thuật của đồng hồ đo mức phao từ tính NYCFQ-UL
Ứng dụng tiêu biểu | Đo mức chất lỏng |
Dải đo | 50 ~ 5000mm |
Đo độ chính xác | ± 1% FS |
Nguồn cấp | 24VDC (15-35V) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ℃ |
Quy trình áp lực | -0.1 ~ 2.0MPa |
Mật độ trung bình | 500 ~ 2000kg / m³ |
Mật độ trung bình | ≤0,8Pa.s;3Pa.s |
Kết nối quá trình | mặt bích, giá đỡ (tùy chọn) |
Hiển thị trạng thái | LCD (TỐI ƯU) |
Mức độ bảo vệ | IP65 |
Lớp chống cháy nổ | Exia II CT6 |
Tính năng thiết kế đồng hồ đo mức độ nổi từ tính NYCFQ-UL
1. Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
2. Màn hình hiển thị mực nước màu đỏ trực quan, bắt mắt và dễ đọc.
3. Có thể lựa chọn nhiều hình thức cài đặt và hình thức kết nối khác nhau.
4. Phạm vi đo lớn, không có vùng mù trong toàn bộ quá trình đo.
5. Đo liên tục các chất lỏng khác nhau cũng như nhiệt độ cao, áp suất cao, ăn mòn và dễ cháy và nổ ở mức độ trung bình.
