Thông tin chi tiết sản phẩm:
|
| Vừa phải: | khí ăn mòn, sạch, khô | Phạm vi: | 300-3000SLPM |
|---|---|---|---|
| Sự chính xác: | ± 1 ％ toàn thang đo | Thời gian đáp ứng: | tốt hơn 3 giây |
| Thời gian làm nóng trước: | ＜ 15 phút | Điều kiện hiệu chuẩn: | 0 ℃ & 101325Pa |
| Nhiệt độ hoạt động: | 5 đến 55 ℃ | Áp suất làm việc tối đa: | 3 MPaG |
| Điểm nổi bật: | Đồng hồ đo lưu lượng khí kỹ thuật số 300 SLPM,Đồng hồ đo lưu lượng lớn NY-M030 |
||

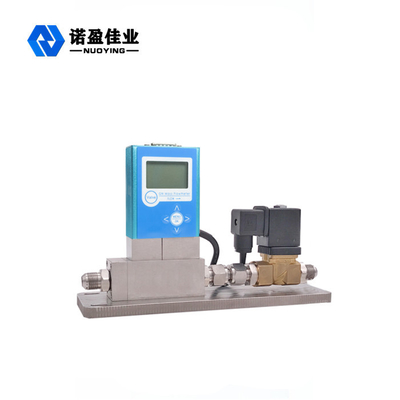

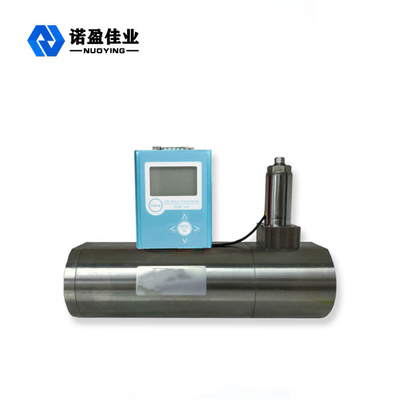

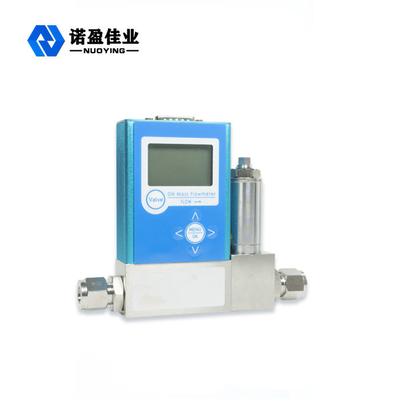

Bộ điều khiển lưu lượng khối kỹ thuật số dòng NY-M030 ± 1 ％ khí ăn mòn, sạch, khô ở quy mô đầy đủ
Sự mô tả
Màn hình kỹ thuật số dòng NY-M030 dòng khối lượng khí lớn
bộ điều khiển bao gồm cảm biến lưu lượng khối lượng, phần tử nhiệt,
van điều chỉnh lưu lượng khối lượng và mạch khuếch đại.Nó sử dụng
dòng chất lỏng để truyền nhiệt làm thay đổi sự dẫn nhiệt
hiệu ứng phân bố của phép đo phân bố nhiệt độ mao quản.
Nguyên tắc là sử dụng nguyên lý chênh lệch nhiệt độ
nhiệt lượng trước và sau khi truyền nhiệt mao dẫn để đo
dòng khối lượng của chất khí, khuếch đại tín hiệu dòng đo bằng
cảm biến, sau đó so sánh nó với điện áp đặt và sử dụng
thu được sự khác biệt để lái xe.Kiểm soát van điều chỉnh và
kiểm soát vòng kín của dòng chảy qua kênh để làm cho nó
bằng lưu lượng đặt.
Đặc trưng
● Sử dụng nguyên lý nhiệt, dòng khí không bị ảnh hưởng bởi sự thay đổi của nhiệt độ và áp suất xung quanh.
● Nguyên tắc shunt hình ống, dễ thay đổi phạm vi và dễ cài đặt.
● Gói cảm biến tốt làm giảm độ nhạy của sự thay đổi nhiệt độ bên ngoài.
● Phạm vi đo lường và điều khiển lớn, thang đo đầy đủ tối đa có thể đạt 3000ln / phút
● Thời gian khởi động ngắn, độ lệch 0 nhỏ, độ chính xác đo lường và điều khiển cao, thích hợp để đo và kiểm soát dòng chảy vi mô.
● Nó có thể giao tiếp với thiết bị thông qua thiết bị phụ hoặc PLC và hoạt động rất đơn giản.
● Độ chính xác cao: tốt hơn 1%
● Phạm vi đo lường rộng: 2 ~ 100%
● Thời gian phản hồi nhanh, tốt hơn 3 giây
● Có thể được sử dụng cho nhiều loại khí
● Có thể cung cấp chỉnh sửa hiệu chuẩn khí hỗn hợp
Ứng dụng ngành
● Các trường đại học / Viện nghiên cứu ● Sản xuất ô tô
● Giám sát môi trường ● Quang điện
● Công nghiệp chân không và lớp phủ ● Tế bào nhiên liệu
● Lò công nghiệp ● Hiệu chuẩn đo lường
● Chất bán dẫn
● Đo lường khí quá trình
Nâng cấp độ chính xác
Phạm vi: 300 - 3000SLPM
Trong số đó: Phạm vi 300-3000 SLPM, các chỉ số sau được nâng cấp:
Độ chính xác thông thường của dòng khối lượng: ± 1% toàn thang đo (giá trị tối đa)
Độ chính xác của dòng khối lượng lớn: ± 1% của thang đo đầy đủ (giá trị tối đa)
Độ lặp lại: ± (0,1% giá trị đọc + 0,02% toàn thang đo)
Mass Flow Zero Drift: ± 0,2% của quy mô đầy đủ
Độ lệch nhịp dòng khối lượng: ± 0,3% toàn quy mô
Màn biểu diễn
Yêu cầu trung bình: khí ăn mòn, sạch, khô
Loại môi chất: hơn 80 loại khí, vui lòng tham khảo mặt sau
Phạm vi từ: 300 - 3000 SLPM (vui lòng hỏi chi tiết)
Phạm vi đo lường và kiểm soát 2 ~ 100%
Chế độ hiển thị: Hiển thị lưu lượng lớn
Độ chính xác: ± 1% toàn thang đo
Độ lặp lại: ± 0,2% của thang đo đầy đủ
Không trôi & độ trôi toàn thang 0,05% toàn thang đo / ℃ / Atm
Thời gian phản hồi: tốt hơn 3 giây
Thời gian gia nhiệt: <15 phút
Điều kiện hiệu chuẩn: 0 ℃ & 101325Pa (các điều kiện tiêu chuẩn khác tùy chọn)
Nhiệt độ hoạt động: 5 đến 55 ° C (tùy chọn nhiệt độ cao tùy chọn đến -20 đến 80 ° C)
Độ ẩm hoạt động: 0 ~ 95%, không ngưng tụ
Áp suất làm việc tối đa: 3 MPaG
Áp suất vận hành tối thiểu: Nếu không cần hiệu chuẩn chân không đặc biệt, thì nên sử dụng áp suất tuyệt đối trên 400 KPaA;các áp suất chân không khác được khuyến nghị hiệu chuẩn đặc biệt Tổn thất áp suất toàn quy mô: tham khảo bảng tổn thất áp suất chi tiết ở mặt sau Tín hiệu đầu vào / đầu ra kỹ thuật số: Giao thức RS485RS232MODBUS Tín hiệu đầu vào / đầu ra tương tự: 0-5 VDC, tín hiệu tương tự 4-20 mA
Độ chính xác: Thêm ± 0.1% lỗi toàn quy mô cho lỗi cơ bản
Điện áp cung cấp: 12 - 30 VDC (15 - 30 VDC cho đầu ra 4-20 mA)
Dòng điện cung cấp: 250 mA, 1 A, 2 A (tham khảo chi tiết)
Giao diện điện: DB9
Tốc độ rò rỉ (rò rỉ bên ngoài): Tốc độ rò rỉ có thể thấp tới 1 x 10-9Atm cc / s He
Chất liệu: Thép không gỉ SS316 Kết nối quy trình: Chủ đề nữ tiêu chuẩn G1 / 2
Phương pháp cài đặt: không yêu cầu về vị trí
Lớp bảo vệ: IP40
Kích thước / Tổn thất áp suất
| Bộ điều khiển lưu lượng lớn quy mô đầy đủ | Mất áp suất toàn quy mô (psid) xả vào khí quyển | Kích thước vật lý | Giao diện kết nối 2 |
| 2sccm - 50 sccm | 1,0 | 118MM H × 79MM W × 29MM D |
Chủ đề G1 / 4 (F) Tùy chọn: 3mm 6mm 8mm 10mm 1/8 ” 1/4 ”3/8” ½ ” Bao đựng thẻ tiêu chuẩn của Swagelok |
| 100 sccm - 500 sccm | 1,0 | 118MM H × 79MM W × 29MM D | |
| 1 slpm | 1,5 | 118MM H × 79MM W × 29MM D | |
| 2 slpm | 3.0 | 118MM H × 79MM W × 29MM D | |
| 5 slpm | 2.0 | 118MM H × 79MM W × 29MM D | |
| 10 slpm | 5.5 | 118MM H × 79MM W × 29MM D | |
| 30 slpm | 20.0 | 118MM H × 79MM W × 29MM D | |
| 50 slpm | 2.0 | 130MM H × 115MM W × 35MM D |
3 / 8''GThread (F) Tùy chọn: 3/8 ”1/2” 3/4 ”1” Tay áo tiêu chuẩn Swagelok |
| 100 slpm | 3.2 | 130MM H × 115MM W × 35MM D | |
| 250 slpm | 2,4 | 130MM H × 115MM W × 35MM D | |
| 300 slpm | 6,5 | 130MM H × 115MM W × 35MM D | |
| 1000 slpm | 14.0 |
1/2''GThread (F) Tùy chọn: 3/8 ”1/2” 3/4 ”1” Tay áo tiêu chuẩn Swagelok |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28,6 | ||
| 3000 slpm | 28,6 | ||
|
1, Một bộ điều khiển lưu lượng loạt tổn thất áp suất thấp khác. 2, Tương thích với Beswick, Swagelok, Parker, bề mặt bịt kín, phụ kiện kết nối nhanh và bộ điều hợp ferrule, và cũng tương thích với phụ kiện VCR, SAE theo yêu cầu của người dùng. 3, Phớt bề mặt Buna-N thành ren trong 1/8''NPT. |
|||
