Thông tin chi tiết sản phẩm:
|
| Đăng kí: | chất lỏng, bụi, chất rắn | Mục không.: | NYRD808 |
|---|---|---|---|
| Antenna dạng: | Loại thanh, loại giọt nước | Chất liệu ăng ten: | PTFE 、 304、316 |
| Dải đo: | 35m, 40m, 80m | Độ chính xác của phép đo: | 0,05% ~ 0,1% F.S |
| Điểm nổi bật: | Máy đo mức radar 80m,Máy đo mức radar dạng bụi 20G,Máy phát mức radar loại hơi lỏng |
||

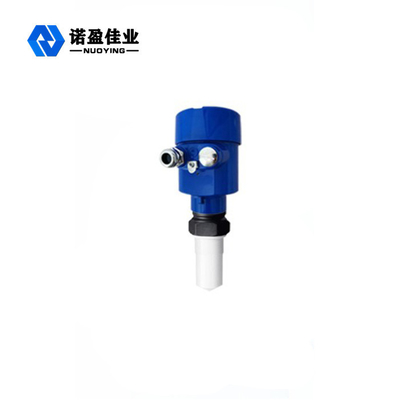

Phạm vi đo lớn Máy đo mức radar 80m 20G cho bụi hơi lỏng rắn
Nguyên lý làm việc
Ăng ten mức đối tượng của radar truyền các xung vi ba từ cửa sổ và truyền chúng xuống thông qua ăng ten.Sau khi chạm vào bề mặt của môi trường đo, sóng xung được phản xạ trở lại và được hệ thống ăng ten thu lại, tín hiệu được truyền đến mạch điện tử và tự động chuyển thành tín hiệu mức đối tượng <vì tốc độ lan truyền cực nhanh của xung, thời gian để sóng điện từ đến mục tiêu và quay trở lại máy thu theo phản xạ là gần như tức thời).
Số liệu đo lường: bề mặt niêm phong của đáy ren hoặc mặt bích.
Lưu ý: Khi sử dụng định thời mức radar, cần đảm bảo rằng mức vật liệu cao nhất không thể đi vào vùng mù đo lường (vùng hiển thị ở D trong hình).
Tính năng Dsign
◎ Ăng-ten quá nhỏ, dễ lắp đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
◎ Nó hầu như không bị ảnh hưởng bởi sự ăn mòn, bọt, tỷ trọng trung bình, sự thay đổi nhiệt độ và áp suất.
◎ Môi trường bụi nghiêm trọng ít ảnh hưởng đến công việc của máy đo mức cao tần.
◎ Nó có bước sóng ngắn hơn và phản xạ tốt hơn so với bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ và năng lượng tập trung, giúp tăng cường khả năng dội âm và có lợi cho việc tránh các vật gây nhiễu.
◎ Vùng mù của phép đo nhỏ hơn, đối với phép đo hình trụ nhỏ cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao cho phép hiệu suất tốt hơn ngay cả trong các điều kiện dao động.
◎ Tần số cao, là sự lựa chọn tốt nhất để đo môi trường chất rắn và hằng số điện môi thấp.
Thông số kỹ thuật
| Đăng kí | Tất cả các loại chất lỏng (ăn mòn mạnh, hằng số điện môi thấp, khuấy, hơi nước, kết tinh, ngưng tụ, bùn, nhiệt độ cao và áp suất cao, v.v.) |
| Tất cả các loại bụi (bụi mạnh, bụi nổi, bột xi măng, vôi bột, tro bay, kết tinh và các trường hợp khác) | |
| Các chất rắn khác nhau (ngũ cốc, đá nhỏ, quặng sắt, than đá, v.v.) | |
| Số mặt hàng | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |

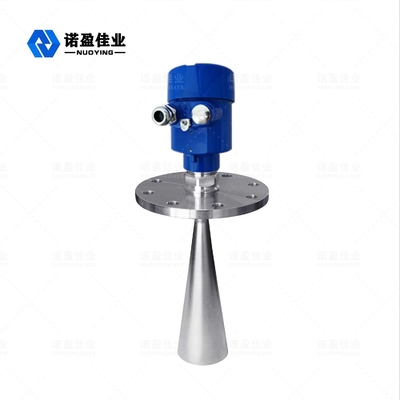

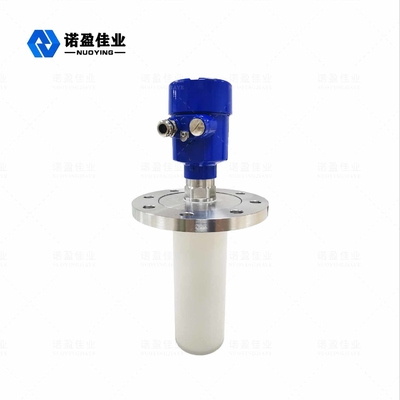

| Dạng ăng-ten | Loại thanh, loại giọt nước, loại tấm, loại sừng, loại bề mặt, loại thấu kính |
| Vật liệu ăng ten | PTFE, 304,316, PP, PFA |
| Dải đo | 10m, 20m, 30m, 35m, 40m, 80m |
| Độ chính xác của phép đo | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4-20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quá trình | -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 2600 ℃, -40 ~ + 1200 ℃ |
| Quy trình áp lực | -0,1 ~ 0,3Mpa, -0,1 ~ 2,0Mpa, -0,1 ~ 4,0Mpa, |
| Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, Kẹp sức khỏe (tùy chọn) |
| Giao diện điện | M20x1,5,1 / 2 ”NPT |
| Lớp bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaIICT6 Ga, ExdIICT6 Gb (Như trong chứng chỉ) |
Nếu bạn có bất kỳ câu hỏi nào khác, vui lòng liên hệ với chúng tôi.Chúng tôi sẽ xử lý yêu cầu của bạn trong thời gian sớm nhất.
