Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng, bụi | dòng sản phẩm: | NYRD803T |
|---|---|---|---|
| Lấy mẫu tiếng vang: | 55 lần / s | Phạm vi đo lường: | 20 m, 35 m |
| Nguồn cấp: | 24VDC (hai dây, bốn dây) | đầu ra tín hiệu: | RS485 / Modbus |
| Nhiệt độ quy trình: | -40 ~ + 130 ° C | Áp suất quy trình: | -0.1 ~ 2.0MPa |
| Điểm nổi bật: | Máy đo mức radar thông minh 6g,Máy đo mức radar không kim loại 20m,Công tắc mức radar mặt bích |
||

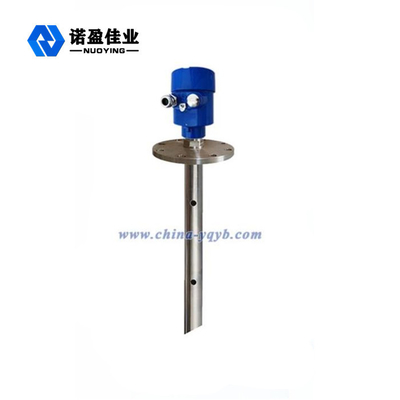

Hộp chứa phi kim loại Chủ đề mặt bích Máy đo mức radar thông minh 6g
6g Nguyên lý làm việc của đồng hồ đo mức radar
Ăng ten nhận xung vi ba phản xạ và truyền đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi vi xung trên bề mặt vật liệu.Việc xác định tín hiệu tiếng vọng chính xác được hoàn thành bởi phần mềm xung và độ chính xác có thể đạt đến mức milimet.Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển T của xung:
D = C × T / 2, trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách E của thùng rỗng nên vị trí vật L là: L = ED
Bằng cách nhập chiều cao thùng rỗng E (= không), chiều cao thùng đầy F (= toàn dải) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh đồng hồ với môi trường đo, tương ứng với đầu ra 4-20mA.
6g Thông số kỹ thuật của đồng hồ đo mức radar
| Chất liệu ăng ten | PTFE, 304,316 |
| Lấy mẫu tiếng vang | 55 lần / s |
| Phạm vi đo lường | 20 m, 35 m |
| Đo lường độ chính xác | 0,05% ~ 0,1% FS |
| Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C |
| Quy trình áp lực | -0.1 ~ 0.3MPa, -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
| Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, (tùy chọn) |
| Giao diện điện | M20 × 1,5, ½ "NPT |
| Lớp bảo vệ | IP 65, IP 67, IP 68 (tùy chọn) |
| Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
