Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | chất lỏng | dòng sản phẩm: | NYRD-803 |
---|---|---|---|
Chất liệu ăng ten: | 304 , | đầu ra tín hiệu: | Modbus |
Lấy mẫu tiếng vang: | 55 lần / s | Phạm vi đo lường: | 20m (tùy chọn) |
Kết nối quá trình: | mặt bích, (tùy chọn) | Giao diện điện: | M20 × 1.5 (tùy chọn) |
Điểm nổi bật: | Máy phát mức radar loại Horn,Cảm biến mức radar có hướng dẫn bằng tiếng vang 6g,Công tắc mức radar mặt bích lỏng |

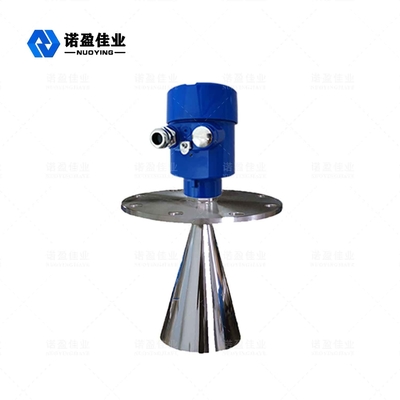

Mặt bích Horn thông minh Loại 6g Máy đo mức độ rađa Khám phá tiếng vang
6g Nguyên lý làm việc của đồng hồ đo mức radar
Ăng ten nhận xung vi ba phản xạ và truyền đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi vi xung trên bề mặt vật liệu.Việc xác định tín hiệu tiếng vọng chính xác được hoàn thành bởi phần mềm xung và độ chính xác có thể đạt đến mức milimet.Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển T của xung:
D = C × T / 2, trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách E của thùng rỗng nên vị trí vật L là: L = ED
6g Thông số kỹ thuật của đồng hồ đo mức radar
Ứng dụng tiêu biểu | Bụi lỏng với quy trình đơn giản (hằng số điện môi> 1,8, dạng ống sóng dẫn hướng có khuấy) |
Bụi mạnh (có thể được trang bị thanh lọc hoặc nắp che bụi) | |
Chất rắn (hạt nhỏ, đá cuội, cát và các phương tiện khác) | |
Dòng sản phẩm | NYRD803 |
Dạng ăng-ten | Loại thanh, loại còi, ống tĩnh |
Chất liệu ăng ten | PTFE, 304,316 |
Lấy mẫu tiếng vang | 55 lần / s |
Phạm vi đo lường | 20 m, 35 m |
Đo lường độ chính xác | 0,05% ~ 0,1% FS |
Nguồn cấp | 24VDC (hai dây, bốn dây), 220VAC |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ° C, -40 ~ +250 ° C |
Quy trình áp lực | -0.1 ~ 0.3MPa, -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, giá đỡ, mặt bích, (tùy chọn) |
Giao diện điện | M20 × 1,5, ½ "NPT |
Lớp bảo vệ | IP 65, IP 67, IP 68 (tùy chọn) |
Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
