Thông tin chi tiết sản phẩm:
|
| Loại phương tiện: | chất lỏng, khí, hơi nước | Đường kính danh nghĩa: | 50mm≤DN≤1200mm |
|---|---|---|---|
| Áp suất định mức: | PN≤31.4MPa | Tỷ lệ khẩu độ β: | 0,10≤β≤0,75 |
| Lớp chính xác: | ± 0,5%, ± 1,0% | Vật liệu ống: | Thép carbon, thép không gỉ, khác |
| Dải số Reynolds: | When 0.10≤β≤0.56, 5000≤ReD; Khi 0,10≤β≤0,56, 5000≤ReD; when 0.56≤β≤0.75, 10000≤ReD< | Phương thức kết nối: | Kết nối mặt bích, kết nối hàn đối đầu |
| Điểm nổi bật: | Cảm biến đo lưu lượng không khí chống nhiễu,Đồng hồ đo lưu lượng tốc độ chống va đập,Đồng hồ đo lưu lượng khí dải kép 50mm |
||

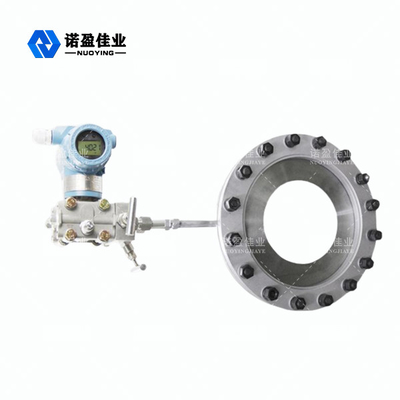

Khả năng chống va đập tốt Khả năng chống nhiễu mạnh NY-SL Lưu lượng kế thiết bị tiết lưu dải kép
Lưu lượng kế thiết bị tiết lưu dải kép NY-SL Mô tả sản phẩm
Lưu lượng kế chênh lệch áp suất điều tiết tiêu chuẩn có các đặc điểm không có bộ phận chuyển động, khả năng chống va đập tốt, khả năng chống nhiễu mạnh, sử dụng và kiểm tra thuận tiện, v.v.
Được sử dụng rộng rãi trong sản xuất công nghiệp.Tỷ lệ phạm vi của lưu lượng kế chênh lệch áp suất điều tiết tiêu chuẩn là khoảng 1: 3 đến 1: 4.Khi tỷ lệ phạm vi được mở rộng, rất khó để đảm bảo độ chính xác của phép đo.Với sự phát triển của ngành công nghiệp hiện đại và sự cải thiện các yêu cầu về quy trình của người dùng, tỷ lệ phạm vi yêu cầu Đó là 1:10, hoặc thậm chí cao hơn, đặc biệt khi lưu lượng kế được sử dụng để đo lường và xử lý thương mại, đòi hỏi độ chính xác cao hơn và tỷ lệ phạm vi rộng hơn.Theo yêu cầu của người sử dụng, công ty chúng tôi đã phát triển loại áp suất chênh lệch dải kép thông minh Đồng hồ đo lưu lượng, từ lý thuyết đến thực hành, giải quyết được những vấn đề gây khó chịu cho người sử dụng bấy lâu nay.
Lưu lượng kế dải kép thông minh thường sử dụng hai cảm biến chênh lệch áp suất với dải cao và dải thấp, và giới hạn trên của chênh lệch áp suất của dải thấp là giới hạn trên của dải cao.
17,32% FS, lưu lượng kế chênh lệch áp suất dải kép được sử dụng rộng rãi trong dầu khí, hóa chất, luyện kim, năng lượng điện và các ngành công nghiệp khác.
Tính năng thiết kế lưu lượng kế thiết bị tiết lưu dải kép NY-SL
1. Lưu lượng kế chênh áp dải kép thông minh, dành cho thiết bị điều tiết, do sự ra đời của cảm biến chênh áp dải thấp và cảm biến chênh áp dải cao và sự kết nối liền mạch của các đầu ra, loại áp suất chênh lệch lưu lượng kế trở thành hai lưu lượng kế chênh lệch áp suất với phạm vi cao và thấp, chia sẻ một bộ truyền thông minh, do đó cải thiện đáng kể độ chính xác của phép đo lưu lượng ở phạm vi thấp.
2. Lưu lượng kế chênh lệch áp suất của một dải đơn, sau khi giới thiệu phần bù phi tuyến của hệ số dòng ra C và phần bù phi tuyến của hệ số giãn nở, và được trang bị bộ truyền áp suất chênh lệch có độ chính xác cao, tỷ lệ phạm vi có thể đạt đến 1:10.Tỷ số phạm vi của lưu lượng kế chênh lệch áp suất có thể đạt đến 1:65, giúp cải thiện đáng kể độ chính xác của hệ thống trong phạm vi thấp.
3. Cấu trúc tích hợp giúp loại bỏ sự biến dạng khi truyền tín hiệu chênh lệch áp suất và đảm bảo độ chính xác của hệ thống.
4. Tính ổn định, độ tin cậy và hiệu suất chống rung tuyệt vời.
5. Nó đảm bảo khả năng thích ứng với nhiệt độ cao, áp suất cao, áp suất tĩnh thấp, tốc độ dòng chảy thấp và chất lỏng mật độ thấp, và thuận tiện để thay đổi phạm vi.
6. Miễn là nó được thiết kế, sản xuất, lắp đặt và sử dụng phù hợp với tiêu chuẩn, có thể đạt được độ chính xác quy định mà không cần hiệu chuẩn lưu lượng thực.
Thông số kỹ thuật của thiết bị tiết lưu dải kép NY-SL Thông số kỹ thuật
| Số sản phẩm | NY-SL |
| loại phương tiện | chất lỏng, khí, hơi nước |
| Đường kính danh nghĩa | 50mm≤DN≤1200mm |
| Áp suất định mức | PN≤31.4MPa |
| Dải số Reynolds | Khi 0,10≤β≤0,56, 5000≤ReD;khi 0,56≤β≤0,75, 10000≤ReD |
| Tỷ lệ khẩu độ β | 0,10≤β≤0,75 |
| Lớp chính xác | ± 0,5%, ± 1,0% |
| Phương thức kết nối | Kết nối mặt bích, kết nối hàn đối đầu |
| Vật liệu ống | Thép carbon, thép không gỉ, khác |
| Mức áp suất | ≤0,25MPa, ≤0,6MPa …… ≤32.0MPa |
