Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Dễ dàng kết tinh, ngưng tụ, chất lỏng và bột ăn mòn | Quá trình áp lực: | -0. -0. 1~2.0MPa 1 ~ 2.0MPa |
|---|---|---|---|
| Thông số kỹ thuật tín hiệu đầu ra: | 4...20mA/HART/RS485/Modbus. 4 ... 20mA / HART / RS485 / Modbus. . . | Antenna dạng: | Bằng phẳng |
| Phạm vi làm thịt: | 40m | Kết nối quá trình: | Mặt bích (tùy chọn) |
| Đo lường độ chính xác: | 0.05%~0. 0,05% ~ 0. 1%FS FS 1% | nguồn cung cấp điện: | 24VDC (hai dây, bốn dây) |
| Điểm nổi bật: | Kiểm tra vị trí bình khí Máy phát radar,Máy phát mức radar hóa học,Bộ chuyển mức radar 26G |
||

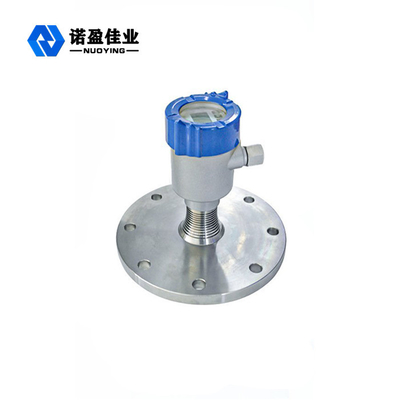

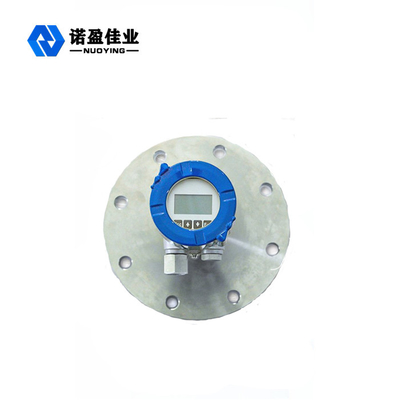

26G NYRD PB Độ dài sóng ngắn hơn Máy phát mức radar thông minh với tần số cao
Nguyên lý làm việc của Máy phát mức sóng rađa thông minh có độ dài sóng ngắn hơn 26G NYRD PB với tần số cao
Bộ cảm biến đo mức radar (NYRD PB) là thiết bị đo mức radar tần số cao 26GHz, đo khoảng cách tối đa lên đến 80 mét.Ăng-ten được tối ưu hóa hơn nữa và các bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, cho phép đồng hồ được sử dụng trong các điều kiện đo phức tạp như bể phản ứng và thùng rắn.
theo thời gian siêu âm chênh lệch từ khi phóng được nhận và được biết để xác định mức độ âm thanh, Tín hiệu vi sóng được xử lý bởi các thiết bị điện tử và cuối cùng được chuyển thành tín hiệu điện liên quan đến mức vật thể.
Số liệu đo: bề mặt niêm phong của đáy ren hoặc mặt bích.
Lưu ý: Khi sử dụng định giờ mức radar, hãy đảm bảo rằng mức vật liệu cao nhất không thể đi vào vùng mù của phép đo (vùng được hiển thị ở D trong hình).
Đặc điểm thiết kế của26G NYRD PB Độ dài sóng ngắn hơn Máy phát mức radar thông minh với tần số cao
◎ gần như miễn nhiễm với ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
◎ Bước sóng ngắn hơn, phản xạ tốt hơn trên bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ, năng lượng tập trung, giúp tăng cường khả năng dội âm và có lợi để tránh các vật gây nhiễu.
◎ Đo vùng mù nhỏ hơn, đo trong bể nhỏ cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động cũng có thể thu được hiệu suất tốt hơn.
trường hợp dao động cũng có thể đạt được hiệu suất tốt hơn.
◎ Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp. Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp.
◎ Kích thước ăng-ten nhỏ, dễ lắp đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
◎ Môi trường bụi bẩn nghiêm trọng ít ảnh hưởng đến công việc của máy đo mức cao tần.
Các thông số kỹ thuậtcủa26G NYRD PB Độ dài sóng ngắn hơn Máy phát mức radar thông minh với tần số cao
| Các thông số kỹ thuật | |
| đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus.. |
| Nhiệt độ quá trình | -40 ~ + 260 "C |
| Quá trình áp lực |
-0.1 ~ 2.0MPa |
| Kết nối quá trình | mặt bích (tùy chọn) |
| giao diện điện | M20X1.5,% ~ NPT |
| Cấp bảo vệ / Cấp IP |
IP67 (Tùy chọn) |
|
lớp chống cháy nổ |
ExialICT6 (xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
