Thông tin chi tiết sản phẩm:
|
Nhiệt độ quá trình: | -40 ~ + 130 "C | Quá trình áp lực: | -0. -0. 1~0. 1 ~ 0. 3MPa 3MPa |
---|---|---|---|
Kết nối quá trình: | Chủ đề, giá đỡ, mặt bích, kẹp vệ sinh (tùy chọn) | Cấp bảo vệ / Cấp IP: | M20X1.5,% ~ NPT |
cấp chống cháy nổ nguy hiểm: | ExialICT6 Ga, Exd IICT6 Gb (xem chứng chỉ để biết thêm chi tiết) | Chất liệu ăng ten: | PTFE 、 304 、 316 、 PP 、 PFA |
Đo lường độ chính xác: | 10m | Ứng dụng tiêu biểu: | Tất cả các loại chất lỏng ăn mòn |
Điểm nổi bật: | Công tắc mức radar khí 26G,Thiết bị đo mức radar chủ đề không tiếp xúc,Máy phát sóng radar dẫn sóng bằng khí |

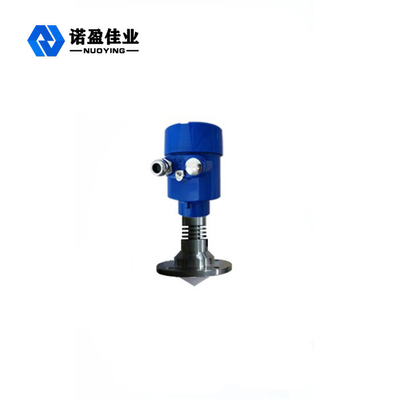

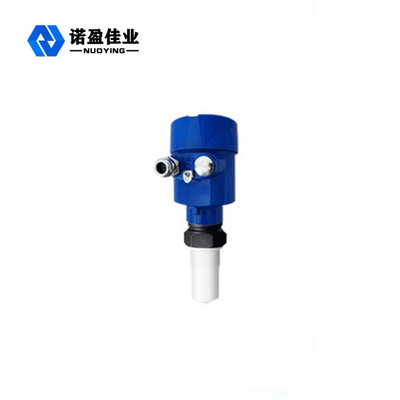

Máy phát mức radar thông minh Little Beam Angel 26 G NYRD805 Không tiếp xúc
Nguyên lý làm việc của Máy phát mức radar thông minh 26 G Thiên thần tia nhỏ NYRD805 Không tiếp xúc
Anten mức của radar phát ra các xung vi ba hẹp, được truyền xuống dưới qua anten.Sau khi sóng xung chạm vào bề mặt của môi trường đo, nó sẽ được hệ thống anten phản xạ trở lại và thu nhận lại, tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (vì tốc độ lan truyền xung cực nhanh , sóng điện từ đến mục tiêu và bị phản xạ trở lại máy thu. Thời gian sóng truyền đi và phát lại gần như là tức thời)
Số liệu đo: bề mặt niêm phong của đáy ren hoặc mặt bích.
Lưu ý: Khi sử dụng định giờ mức radar, hãy đảm bảo rằng mức vật liệu cao nhất không thể đi vào vùng mù của phép đo (vùng được hiển thị ở D trong hình).
Các tính năng thiết kế củaMáy phát mức radar thông minh Little Beam Angel 26 G NYRD805 Không tiếp xúc
◎ Kích thước ăng-ten nhỏ, dễ lắp đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
◎ gần như miễn nhiễm với ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
◎ Môi trường bụi bẩn nghiêm trọng ít ảnh hưởng đến công việc của máy đo mức cao tần.
◎ Bước sóng ngắn hơn, phản xạ tốt hơn trên bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ, năng lượng tập trung, giúp tăng cường khả năng dội âm và có lợi để tránh các vật gây nhiễu.
◎ Đo vùng mù nhỏ hơn, đo trong bể nhỏ cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động cũng có thể thu được hiệu suất tốt hơn.
trường hợp dao động cũng có thể đạt được hiệu suất tốt hơn.
◎ Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp. Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp.
Các thông số kỹ thuật củaMáy phát mức radar thông minh Little Beam Angel 26 G NYRD805 Không tiếp xúc
Ứng dụng tiêu biểu | Các chất lỏng khác nhau (ăn mòn mạnh.) |
dòng sản phẩm
|
NYRD805 |
Dạng ăng ten |
Thanh, giọt nước, phẳng, kèn, bề mặt ném, thấu kính |
Chất liệu ăng ten | PTFE |
phạm vi đo lường | 10m |
độ chính xác của phép đo | 0,05% ~ 0,1% FS |
Điện áp cung cấp | 24VDC (hai dây, bốn dây), 220VAC |
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
Nhiệt độ quy trình | -40 ~ + 130 ℃ |
Quy trình áp lực |
-0,1 ~ 0,3MPa |
liên kết thủ tục | ren vít, mặt bích (tùy chọn) |
Giao diện điện | M20 * 1.5, ½ ″ NPT |
mức độ bảo vệ | IP67 (tùy chọn) |
phân loại chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
