Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | chất lỏng, khí, hơi nước | dòng sản phẩm: | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III |
---|---|---|---|
Vật liệu màng: | 316 L tùy chọn | Nguồn cấp: | 24 VDC |
đầu ra tín hiệu: | 4 ... 20 mA / HART / RS485 / Modbus ... | Quá tải cho phép: | <2 lần phạm vi đánh giá |
Lớp bảo vệ: | IP67 | Lớp chống cháy nổ: | ExiaIICT6Ga, ExdIICT6Gb |
Điểm nổi bật: | Máy phát áp suất bể chứa thông minh,Máy phát áp suất bể chứa 93420,Máy phát cảm biến áp suất bể chứa |

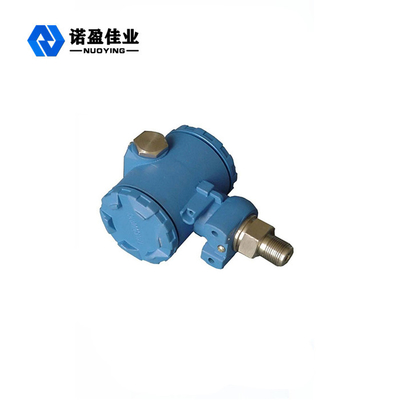

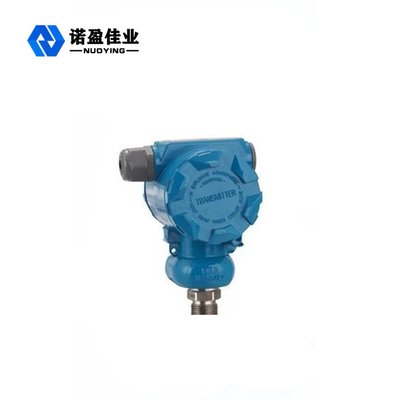

Đầu ra ổn định và máy phát áp suất có độ nhạy cao NP93420
Nguyên lý làm việc của máy phát áp suất
Máy phát áp suất silicon khuếch tán dòng NP93420 đều sử dụng chip nhập khẩu, một thế hệ cảm biến áp suất mới được sản xuất sau khi thiết kế cấu trúc cẩn thận, xử lý và lắp ráp tín hiệu và thử nghiệm theo tiêu chuẩn quốc gia nghiêm ngặt.Dòng sản phẩm này có đầu ra ổn định, độ nhạy và độ chính xác cao, đồng thời có các đặc tính nhiệt độ tốt và khả năng chống nhiễu mạnh
Dòng NP93420 được tạo ra từ hiệu ứng chịu áp lực của chất bán dẫn và công nghệ máy vi mô, trên hướng tinh thể cụ thể của tấm silicon đơn tinh thể, sử dụng công nghệ photoetching, khuếch tán và các quy trình bán dẫn khác để tạo cầu Wheatstone để tạo thành màng ngăn nhạy cảm, khi chịu tác động của ngoại lực, một sự thay đổi nhỏ xảy ra, điện trở suất thay đổi và điện trở của tay cầu thay đổi (một cặp trở nên lớn hơn và cặp kia trở nên nhỏ hơn) trong đầu ra tín hiệu điện áp kích thích, thông qua bù nhiệt độ máy tính, điều chỉnh điện trở bằng laser, khuếch đại tín hiệu và các phương pháp xử lý khác và kiểm tra lắp ráp nghiêm ngặt, hiệu chuẩn và các quy trình khác để sản xuất máy phát áp suất với tín hiệu đầu ra tiêu chuẩn.
Tính năng thiết kế củaMáy phát áp suất
◎ Đầu ra ổn định, độ nhạy cao, ảnh hưởng của nhiễu và tạp âm và các yếu tố khác tương đối nhỏ, chi phí tương ứng của mạch khuếch đại giảm và độ phân giải được cải thiện đáng kể.
◎ Mạch tích hợp V / I chuyên dụng có ít thiết bị ngoại vi, độ tin cậy cao, bảo trì đơn giản và dễ dàng, kích thước nhỏ, trọng lượng nhẹ, cài đặt và gỡ lỗi cực kỳ tiện lợi.
◎ Vỏ đúc bằng hợp kim nhôm, cách ly ba đầu, lớp bảo vệ phun tĩnh điện, chắc chắn và bền.
◎ Truyền tín hiệu hai dây DC 4-20mA, khả năng chống nhiễu mạnh và khoảng cách truyền xa.

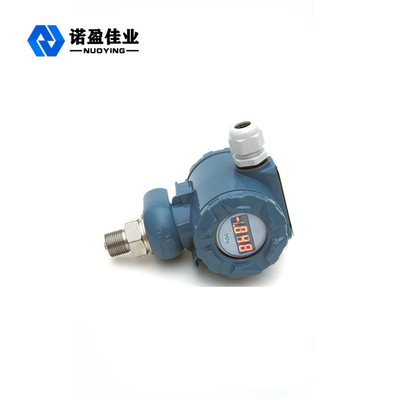

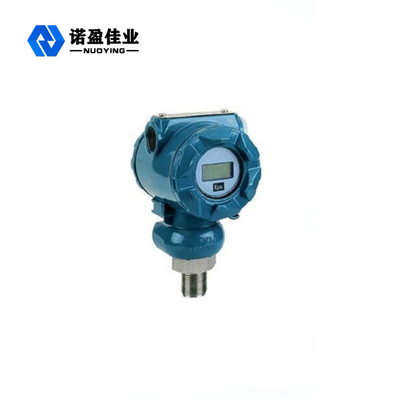

◎ LED, LCD, con trỏ, ba loại đầu chỉ thị, đọc tại chỗ rất tiện lợi.Chúng có thể được sử dụng để đo các phương tiện nhớt, kết tinh và ăn mòn.
◎ Máy phát áp suất silicon khuếch tán được sử dụng trong các lĩnh vực nguy hiểm và cháy nổ.Sản phẩm có các đặc tính của dòng điện thấp, điện áp thấp và tiêu thụ điện năng thấp.Về bản chất, nó là một sản phẩm chống cháy nổ an toàn và được trang bị chứng chỉ chống cháy nổ.
◎ Sử dụng vật liệu thép không gỉ và cấu trúc bảo vệ đặc biệt, và một loạt các biện pháp bảo vệ như chống sét, chống nhiễu, chống quá áp và quá dòng của mạch khuếch đại, nó cải thiện khả năng niêm phong đáng tin cậy, chống ăn mòn và chống - Môi trường làm việc khắc nghiệt, và nó hoàn toàn phù hợp cho các nhu cầu đo lường và kiểm soát các khu công nghiệp nói chung.
Các thông số kỹ thuật của máy phát áp suất
Ứng dụng tiêu biểu | Chất lỏng, khí, hơi nước | |||
Dòng sản phẩm | NP-93420-IB / -IF / -IX / -IC / -IT / -IQ / -II / -III | |||
Dải đo | Giới hạn trênURL | |||
Đồng hồ đo áp suất | Seal đồng hồ đo áp suất | Hoàn toàn bị áp lực | Đồng hồ đo áp suất | |
0 ~ 5KPa ~ 3.5MPa | 0 ~ 7KPa ~ 100MPa | 0 ~ 20KPa ~ 35MPa | 0 ~ 0,1KPa ~ 2MPa | |
Vật liệu màng | 316 L (tùy chọn) | |||
Lớp chính xác | Lớp 0,1, Lớp0,2 | |||
Nguồn cấp | 24VDC | |||
Đầu ra tín hiệu |
Đầu ra tín hiệu 4 ... 20mA / HART / RS485 / Modbus ... |
|||
Nhiệt độ môi trường xung quanh | -40 ~ + 85 ℃ | |||
Nhiệt độ quy trình | -25 ~ + 125 ℃ (> + 125 ℃ có thể được tùy chỉnh) | |||
Kết nối quá trình | Chủ đề, mặt bích (tùy chọn) | |||
Thời gian giảm xóc | 0,1 ~ 16 giây có thể điều chỉnh | |||
Quá tải cho phép | <2 lần phạm vi đánh giá | |||
Hiển thị trực tiếp | LCD (tùy chọn) | |||
Lớp bảo vệ | IP67 | |||
Lớp chống cháy nổ | ExiaIICT6Ga, ExdIICT6Gb (xem chứng chỉ để biết chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
