Thông tin chi tiết sản phẩm:
|
| Chất liệu ăng ten: | Ăng ten ống kính, 316L + PTFE (Tùy chọn) | Dải đo: | 40m |
|---|---|---|---|
| Đo độ chính xác: | 0,05% -0,1% FS | Nhiệt độ trung bình: | -40 ~ + 120 ℃ -40 ~ + 260 ℃ |
| Kết nối quá trình: | Dấu ngoặc nhọn mặt bích (tùy chọn) | Áp suất quy trình: | -0.1 ~ 2.0MPa |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | Ứng dụng tiêu biểu: | Dễ kết tinh, đọng sương, độc hại, ăn mòn mạnh, bụi mạnh, cấp vệ sinh, v.v. |
| Điểm nổi bật: | Máy phát mức radar Góc chùm tia nhỏ,Máy phát mức radar không tiếp xúc 40m,Bộ chuyển mức radar IP67 |
||

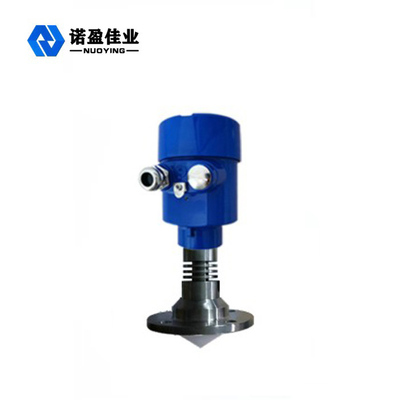

Góc chùm tia nhỏ 40m Máy phát mức radar IP67 NYRD-TJ 26G
Nguyên lý làm việc của máy phát mức radar NYRD-TJ 26G
Ăng ten của máy đo mức radar tần số cao phát ra một xung vi ba cực kỳ hẹp.Xung truyền qua không gian với tốc độ ánh sáng và gặp bề mặt của môi trường được đo.Một phần năng lượng của nó được phản xạ trở lại và được nhận bởi cùng một ăng-ten.
Khoảng thời gian giữa xung phát ra và xung thu được tỷ lệ với khoảng cách từ ăng ten đến bề mặt của môi trường đo.Do tốc độ lan truyền của sóng điện từ cực cao, khoảng thời gian giữa xung truyền và xung nhận được là rất nhỏ (mức nano giây) và khó xác định.Máy đo mức radar 26G HF sử dụng công nghệ giải pháp tương quan đặc biệt để xác định chính xác khoảng thời gian giữa xung truyền và nhận, giúp tính toán thêm khoảng cách từ ăng ten đến bề mặt của môi trường đo.
Thông số kỹ thuật máy phát mức radar NYRD-TJ 26G
| Ứng dụng tiêu biểu | Dễ kết tinh, đọng sương, độc hại, ăn mòn mạnh, bụi mạnh, cấp vệ sinh, v.v. |
| Chất liệu ăng ten | Ăng ten ống kính, 316L + PTFE (Tùy chọn) |
| Dải đo | 40m |
| Đo độ chính xác | 0,05% -0,1% FS |
| Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
| Nhiệt độ trung bình | -40 ~ + 120 ℃, -40 ~ + 260 ℃ |
| Kết nối quá trình | Mặt bích, giá đỡ (tùy chọn) |
| Quy trình áp lực | -0.1 ~ 2.0MPa |
| Mức độ bảo vệ | IP67 |
| Lớp chống cháy nổ | Exia II CT6 (tùy chọn) |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
Tính năng thiết kế máy phát mức radar NYRD-TJ 26G
1. Sản xuất bằng vật liệu cực kỳ ổn định.
2. Áp dụng phép đo không tiếp xúc tiên tiến.
3. Đo mức của môi trường lỏng và rắn.
4. Nó có thể đo tất cả các phương tiện có hằng số điện môi> 1,8.
5. Phạm vi đo 0 ... 20m (có thể mở rộng đến 35 mét).
6. Áp dụng hệ thống hai dây và công nghệ cấp nguồn vòng, điện áp nguồn và tín hiệu đầu ra được truyền qua cáp hai lõi.
7. Không bị ảnh hưởng bởi tiếng ồn, hơi nước, bụi, chân không và các điều kiện làm việc khác.
8. Không bị ảnh hưởng bởi những thay đổi về mật độ, độ nhớt và nhiệt độ môi trường.
