Thông tin chi tiết sản phẩm:
|
| Chất liệu ăng ten: | PP / PVDF (tùy chọn) | Dải đo: | 35 triệu |
|---|---|---|---|
| Nguồn cấp: | 24VDC (Hai dòng, bốn dòng) | Nhiệt độ trung bình: | -40 ~ + 80 ℃ |
| Kết nối quá trình: | Dấu ngoặc nhọn mặt bích (tùy chọn) | Áp suất quy trình: | -0,1 ~ 0,3MPa |
| đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... | Ứng dụng tiêu biểu: | Đo chất lỏng xâm thực trong các bình nhỏ trong các điều kiện quy trình đơn giản |
| Điểm nổi bật: | Máy phát mức chất lỏng radar ăn mòn,Máy phát mức chất lỏng radar 26G,Máy phát mức loại radar IP67 |
||

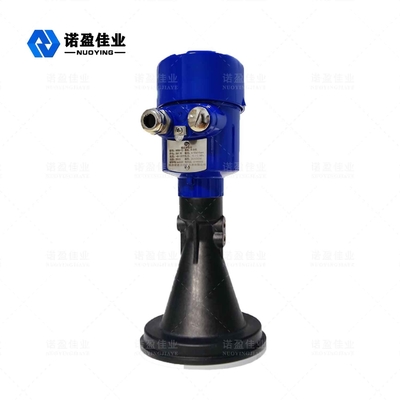

Máy phát mức radar ăn mòn tần số cao 35m IP67 NYRD87 26G
Nguyên lý làm việc của máy phát mức radar NYRD87 26G
Ăng ten của máy đo mức radar tần số cao phát ra các xung vi ba cực hẹp.Xung này truyền trong không gian với tốc độ ánh sáng và gặp bề mặt của môi trường đo.Một phần năng lượng của nó được phản xạ trở lại và được nhận bởi cùng một ăng-ten.
Khoảng thời gian giữa xung phát và xung thu được tỷ lệ với khoảng cách từ ăng ten đến bề mặt của môi trường đo.Do tốc độ lan truyền của sóng điện từ cực cao, khoảng thời gian giữa xung truyền đi và xung nhận được là rất nhỏ (bậc nano giây) và khó xác nhận.Máy đo mức radar tần số cao 26G sử dụng công nghệ giải pháp liên quan đặc biệt có thể xác định chính xác khoảng thời gian giữa xung truyền và xung nhận được, để tính toán thêm khoảng cách từ ăng ten đến bề mặt của môi trường đo.
Tính năng thiết kế máy phát mức radar NYRD87 26G
1. Kích thước ăng-ten nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
2. Hầu như không bị ảnh hưởng bởi ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
3. Môi trường bụi khắc nghiệt ít ảnh hưởng đến hoạt động của máy đo mức cao tần.
4. Bước sóng ngắn hơn, phản xạ tốt hơn cho bề mặt rắn nghiêng.
5. Góc chùm tia nhỏ và năng lượng tập trung.
6. Vùng mù của phép đo nhỏ hơn và có thể đạt được kết quả tốt khi đo bể nhỏ.
7. Tỷ lệ tín hiệu trên nhiễu cao cho hiệu suất tốt hơn ngay cả trong các điều kiện dao động.
Thông số kỹ thuật máy phát mức radar NYRD87 26G
| Ứng dụng tiêu biểu | Đo chất lỏng xâm thực trong các bình nhỏ trong các điều kiện quy trình đơn giản |

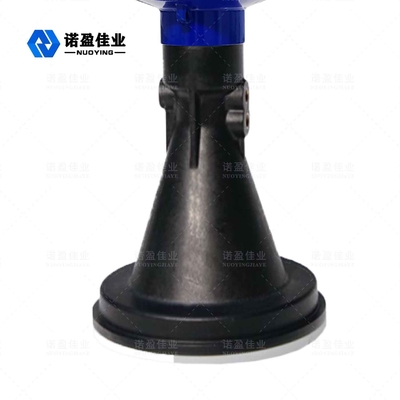

| Chất liệu ăng ten | PP / PVDF (tùy chọn) |
| Dải đo | 35m |
| Đo độ chính xác | 0,05% -0,1% FS |
| Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
| Nhiệt độ trung bình | -40 ~ + 80 ℃ |

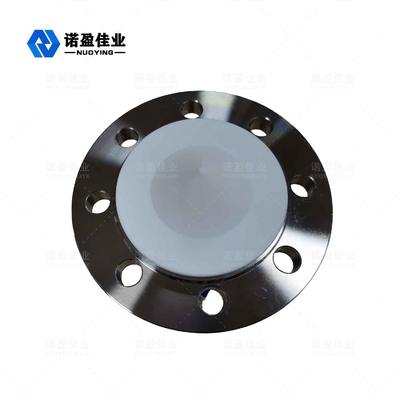

| Kết nối quá trình | Mặt bích, giá đỡ (tùy chọn) |
| Quy trình áp lực | -0,1 ~ 0,3MPa |
| Mức độ bảo vệ | IP67 |
| Lớp chống cháy nổ | Exia II CT6 (tùy chọn) |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Lưu ý: Theo yêu cầu cụ thể của người dùng có thể được tùy chỉnh sản phẩm thiết kế.
