Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Hạt bụi rắn | Antenna dạng: | Thanh, giọt nước, phẳng, kèn, bề mặt ném, thấu kính |
|---|---|---|---|
| Nguồn cấp: | 24VDC | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
| Đo lường độ chính xác: | 0,05% ~ 0,1% FS | liên kết thủ tục: | ren vít 、 giá đỡ 、 mặt bích 、 kẹp （tùy chọn） |
| Nhiệt độ quy trình: | -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, -40 ~ + 1200 ℃ | Kết nối quá trình: | Ren 、 bích (tùy chọn) |
| Lớp bảo vệ: | IP65, IP67, IP68 | ||
| Điểm nổi bật: | Máy đo mức Radar thông minh,Máy đo mức Radar của bình xăng,Cảm biến đo mức của bình chứa Radar 26 G |
||

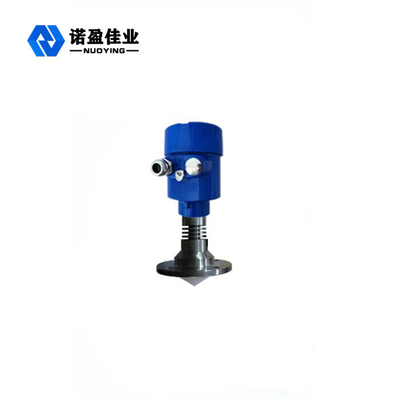

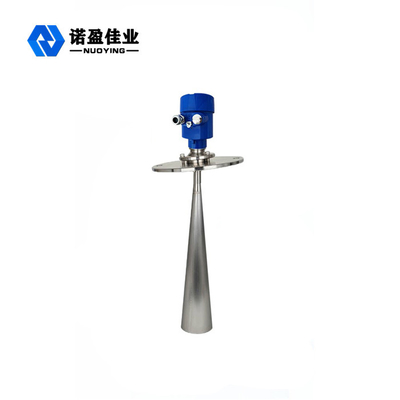

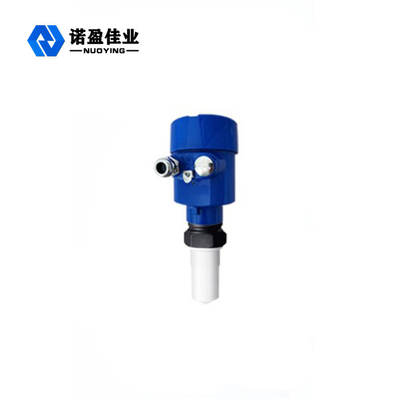

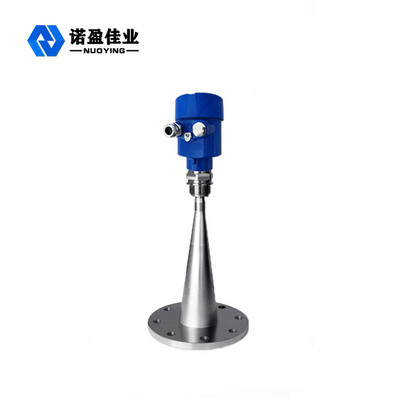

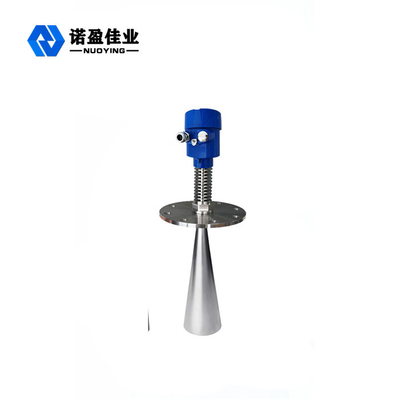

Máy đo mức radar thông minh 26 G Radar không tiếp xúc được sử dụng trong phép đo phức tạp
Nguyên tắc làm việc củaMáy đo mức radar thông minh 26 G
Anten mức của radar phát ra các xung vi ba hẹp, được truyền xuống dưới qua anten.Sau khi sóng xung chạm vào bề mặt của môi trường đo, nó sẽ được hệ thống anten phản xạ trở lại và thu nhận lại, tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (vì tốc độ lan truyền xung cực nhanh , sóng điện từ đến mục tiêu và bị phản xạ trở lại máy thu. Thời gian sóng truyền đi và phát lại gần như là tức thời)
Đặc điểm thiết kế củaMáy đo mức radar thông minh 26 G
◎ Kích thước ăng-ten nhỏ, dễ lắp đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
◎ gần như miễn nhiễm với ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
◎ Môi trường bụi bẩn nghiêm trọng ít ảnh hưởng đến công việc của máy đo mức cao tần.
◎ Bước sóng ngắn hơn, phản xạ tốt hơn trên bề mặt rắn nghiêng.
◎ Góc chùm tia nhỏ, năng lượng tập trung, giúp tăng cường khả năng dội âm và có lợi để tránh các vật gây nhiễu.
◎ Đo vùng mù nhỏ hơn, đo trong bể nhỏ cũng sẽ đạt được kết quả tốt.
◎ Tỷ lệ tín hiệu trên nhiễu cao, ngay cả trong trường hợp dao động cũng có thể thu được hiệu suất tốt hơn.
trường hợp dao động cũng có thể đạt được hiệu suất tốt hơn.
◎ Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi rắn và thấp. Tần số cao, là lựa chọn tốt nhất để đo môi trường có hằng số điện môi thấp và rắn.
Các thông số kỹ thuật củaMáy đo mức radar thông minh 26 G
| Ứng dụng tiêu biểu | Các chất lỏng khác nhau (ăn mòn mạnh, hằng số điện môi thấp, trộn, hơi nước, kết tinh, ngưng tụ, bùn, nhiệt độ cao và áp suất cao, v.v.) |
| Các loại bụi khác nhau (bụi mạnh, bụi nổi, bột xi măng, vôi bột, tro bay, kết tinh, v.v.) | |
| Các chất rắn khác nhau (ngũ cốc, đá cuội, quặng sắt, khối than, v.v.) | |
|
dòng sản phẩm
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB ,, NYRD-SD, NYRD-TJ, NYRD-SL | |
|
Dạng ăng-ten |
Thanh, giọt nước, phẳng, kèn, bề mặt ném, thấu kính |
| Chất liệu ăng ten | PTFE, 304,316, PP, PFA |
| phạm vi đo lường | 10m, 20m, 30m, 35m, 40m, 80m |
| độ chính xác của phép đo | 0,05% ~ 0,1% FS |
| Điện áp cung cấp | 24VDC (hai dây, bốn dây), 220VAC |
|
đầu ra tín hiệu |
4 ... 20mA / HART / RS485 / Modbus ... |
| Nhiệt độ quy trình | -40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃, -40 ~ + 1200 ℃ |
| Quy trình áp lực |
-0.1 ~ 0.3MPa, -0.1 ~ 2.0MPa, -0.1 ~ 4.0MPa, |
| liên kết thủ tục | ren vít, khung, mặt bích, kẹp (tùy chọn) |
| Giao diện điện | M20 * 1.5, ½ ″ NPT |
| mức độ bảo vệ | IP65, IP67, IP68 (tùy chọn) |
| phân loại chống cháy nổ | Exia II CT6 Ga, Exd II CT6 Gb (Xem chứng chỉ để biết thêm chi tiết) |
※ Lưu ý: Sản phẩm có thể tùy chỉnh theo yêu cầu riêng của người dùng.
