Thông tin chi tiết sản phẩm:
|
tần số: | 100MHZ-1,8GHZ | Dải đo: | cáp: 0-30m |
---|---|---|---|
Độ lặp lại: | ± 3mm | Nghị quyết: | 1mm |
Lấy mẫu: | echo 55 mẫu / s | Tốc độ phản ứng: | 0,2 giây |
Đầu ra tín hiệu hiện tại: | 4-20mA | Sự chính xác: | 0,05% ~ 0,1% F.S |
Điểm nổi bật: | Cảm biến mực nước rađa sóng có hướng dẫn,Máy đo mực nước rađa,Chỉ báo mức nước bằng rađa bằng thép không gỉ |

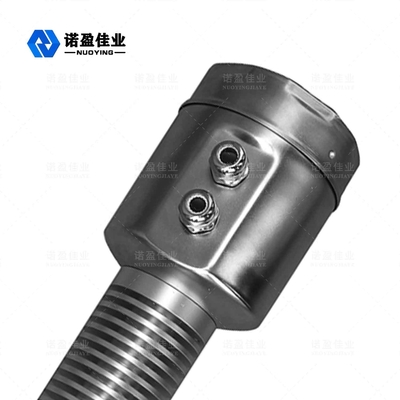

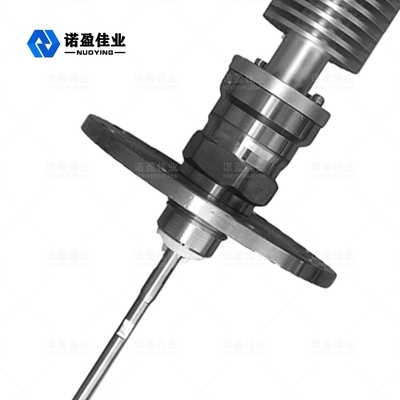

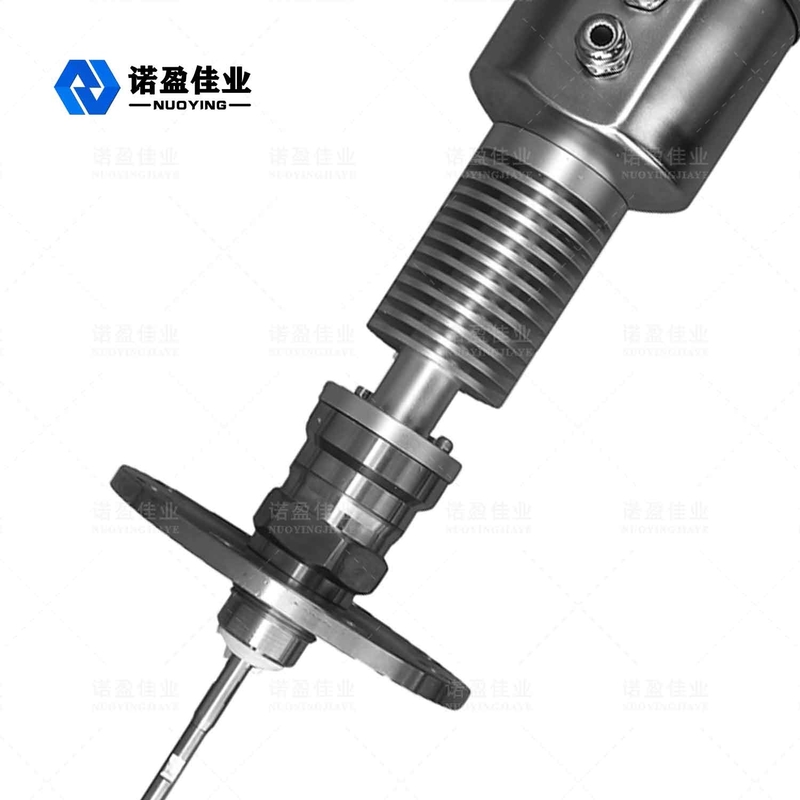

Thép không gỉ NYRD705 Máy phát tín hiệu mức sóng có hướng dẫn 1.8GHz Radar cảm biến mức nước
Máy phát mức sóng radar có hướng dẫn bằng thép không gỉ NYRD705 1.8GHz Nguyên tắc làm việc
Các phương tiện truyền sóng của radar dẫn sóng phát ra xung vi ba tần số cao dọc theo thành phần phát hiện (cáp thép), và khi nó gặp môi trường được đo, nó gây ra phản xạ, do sự thay đổi đột ngột của hằng số điện môi và một phần của năng lượng xung là phản ánh trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Thép không gỉ NYRD705 1.8GHz Thông số kỹ thuật của bộ phát sóng radar có hướng dẫn
Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: 0,05% ~ 0,1% FS |
Phương thức giao tiếp | Giao thức truyền thông HART |
Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
Quy trình áp lực | -1 ~ 40bar |
Quyền lực |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
Điều kiện môi trường | Nhiệt độ -40 ℃ ~ +80 ℃ |
Cấp độ bảo vệ nhà ở | IP68 |
Mức độ nổ | EXiaIICT6 |
Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1.5 (đường kính cáp 5-9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
