Thông tin chi tiết sản phẩm:
|
| Ứng dụng tiêu biểu: | Chất lỏng, nhiệt độ quá trình cao | Dải đo: | 35 triệu |
|---|---|---|---|
| Nhiệt độ trung bình: | -40 ~ + 300 ℃ | Giao diện điện: | M20 × 1,5, 1/2 NPT |
| Nguồn cấp: | 24VDC (Hai dòng, bốn dòng) | Kết nối quá trình: | Mặt bích (tùy chọn) |
| Áp suất quy trình: | -0.1 ~ 4.0MPa | ||
| Điểm nổi bật: | Máy phát mức radar đo lường chất lỏng,Cảm biến mức thùng radar 35m,Máy phát mức GWR 6GHz |
||

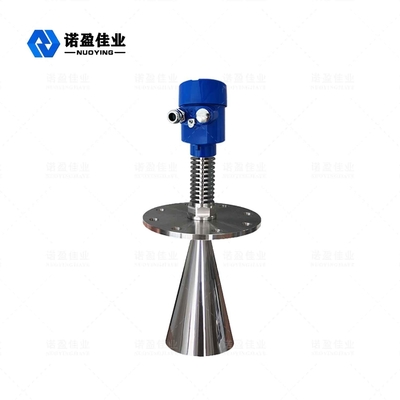

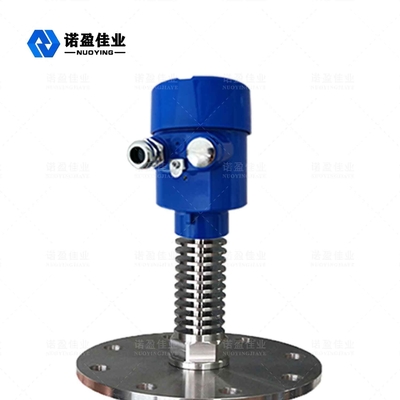

Đo độ chính xác Máy phát mức radar 6GHz NYRD803S 35m lỏng
Nguyên lý làm việc của máy phát mức radar 6GHz NYRD803S
Sóng radar truyền đi với tốc độ ánh sáng.Thời gian chạy có thể được chuyển đổi thành tín hiệu mức bằng các thành phần điện tử.Một phương pháp kéo dài thời gian đặc biệt đảm bảo các phép đo ổn định và chính xác trong một khoảng thời gian ngắn.
Ngay cả trong trường hợp tiếng vọng giả trong các điều kiện hoạt động phức tạp, mức tiếng vọng có thể được phân tích chính xác bằng công nghệ vi xử lý mới nhất và phần mềm gỡ lỗi.
Đầu vào:
Ăng ten nhận các vi mạch phản xạ và truyền chúng đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu này và xác định tiếng vọng tạo ra bởi các vi mạch trên bề mặt vật liệu.Việc xác định tín hiệu tiếng vọng chính xác được thực hiện bởi phần mềm xung và độ chính xác có thể đạt đến mức milimet.
Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển xung T:
D = C × T / 2 (C là tốc độ ánh sáng)
Vì đã biết khoảng cách E của thùng rỗng nên bậc L là:
L = ED
đầu ra:
Đặt bằng cách nhập chiều cao thùng rỗng E (= điểm không), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4-20mA.
Các thông số kỹ thuật của máy phát mức radar 6GHz NYRD803S
| Ứng dụng tiêu biểu | Chất lỏng, nhiệt độ quá trình cao |
| Chất liệu ăng ten | 304 (tùy chọn) |
| Dải đo | 35m |
| Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
| Nhiệt độ trung bình | -40 ~ + 300 ℃ |
| Quy trình áp lực | -0.1 ~ 4.0MPa |
| Kết nối quá trình | Mặt bích (tùy chọn) |
| Đo độ chính xác | 0,05% -0,1% FS |
| Mức độ bảo vệ | IP67 |
| Lớp chống cháy nổ | Exia II CT6 |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Tính năng thiết kế máy phát mức radar 6GHz NYRD803S
1. Nó áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng phát hiện tiếng vang độc đáo.Sản phẩm này có thể được áp dụng cho các điều kiện làm việc phức tạp khác nhau.
2.Chức năng "học tiếng vọng sai" của nó cho phép thiết bị xác định chính xác tiếng vang thực trong nhiều điều kiện tiếng vang giả khác nhau, dẫn đến kết quả đo chính xác.
3. Các chế độ kết nối quy trình khác nhau và các loại phần tử phát hiện có thể được tùy chỉnh theo yêu cầu của khách hàng.
4.Sử dụng chế độ làm việc xung, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt trong các vật chứa kim loại và phi kim loại khác nhau mà không gây hại cho cơ thể con người và môi trường.
Lưu ý: Theo yêu cầu cụ thể của người dùng có thể được tùy chỉnh sản phẩm thiết kế.
