Thông tin chi tiết sản phẩm:
|
Ứng dụng tiêu biểu: | Rắn, hạt, bụi mạnh và các trường hợp khác | Chất liệu ăng ten: | 316L |
---|---|---|---|
Dải đo: | 15mm | Nguồn cấp: | 24VDC (Hai dòng, bốn dòng) |
Nhiệt độ môi trường: | -40 ~ + 250 ℃ | Áp suất quy trình: | -0.1 ~ 4.0MPa |
Kết nối quá trình: | giá đỡ, mặt bích | đầu ra tín hiệu: | 4 ... 20mA / HART / RS485 / Modbus ... |
Điểm nổi bật: | Máy đo mức radar kiểu sừng,Máy đo mức radar rắn,Máy phát mức kiểu radar 26GHz |

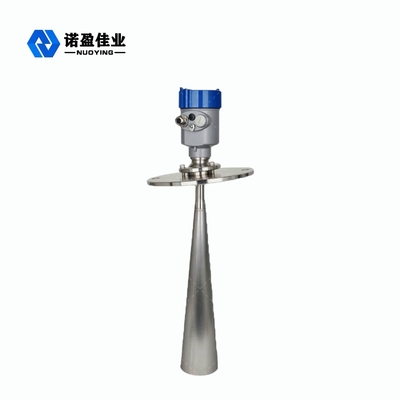

Máy đo mức radar rắn 26GHz NYRD808 tần số cao
Nguyên lý làm việc của đồng hồ đo mức radar 26GHz NYRD808
Máy đo mức radar cảm biến dòng NYRD80X là thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa là 80m.Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, làm cho thiết bị có thể được sử dụng trong ấm đun nước phản ứng, thùng rắn và một số điều kiện đo phức tạp.
Ăng ten vị trí đối tượng của radar phát ra một xung vi ba hẹp được truyền xuống dưới qua ăng ten.Sau khi sóng xung chạm vào bề mặt của môi trường đo, nó sẽ bị phản xạ trở lại và được hệ thống ăng ten thu lại.Tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức vật thể (Do xung truyền đi rất nhanh nên thời gian để sóng điện từ tới mục tiêu và phản xạ trở lại máy thu là gần như tức thời).
Các thông số kỹ thuật của đồng hồ đo mức độ radar 26GHz NYRD808
Ứng dụng tiêu biểu | Rắn, hạt, bụi mạnh và các trường hợp khác |
Dòng sản phẩm | NYRD808 |
Chất liệu ăng ten | 316 (tùy chọn) |
Dải đo | 15mm |
Kết nối quá trình | Mặt bích, giá đỡ (tùy chọn) |
Nhiệt độ môi trường | -40 ~ + 250 ℃ |
Quy trình áp lực | < 2.0MPa |
Nguồn cấp | 24VDC (Hai dòng, bốn dòng) |
Sự chính xác | < 0,1% FS |
Mức độ bảo vệ | IP67 |
Lớp chống cháy nổ | Ví dụ II BT4 |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
Lưu ý: Sản phẩm có thể được tùy chỉnh theo yêu cầu cụ thể của người dùng.
Tính năng thiết kế đồng hồ đo mức radar 26GHz NYRD808
Kích thước 1.Antenna nhỏ, dễ cài đặt;Radar không tiếp xúc, không mài mòn, không ô nhiễm.
2. bị ảnh hưởng nặng nề bởi ăn mòn và bọt;Không bị ảnh hưởng bởi sự thay đổi mật độ, nhiệt độ và áp suất môi trường.
3.Môi trường bụi bẩn ít ảnh hưởng đến hoạt động của máy đo mức tần số cao.
4.Bước sóng ngắn hơn, phản xạ tốt hơn cho các bề mặt rắn nghiêng.
5. góc chùm tia nhỏ và năng lượng tập trung.
6. Vùng mù đo nhỏ hơn và có thể đạt được kết quả tốt khi đo bể nhỏ.
7. Tỷ lệ tín hiệu trên nhiễu cao cho hiệu suất tốt hơn ngay cả trong các điều kiện dao động.
8. Tần số cao, sự lựa chọn tốt nhất để đo môi trường chất rắn và hằng số điện môi thấp.
Trường ứng dụng đồng hồ đo mức radar 26GHz NYRD808
1. Nhà máy điện: cọc than, silo chứa than thô, bể lọc khí thải, máy bơm silo, bể chứa tro xỉ, bể chứa dầu, v.v.
2. Mỏ dầu: bể chứa dầu thành phẩm, bể tách ba pha, bể lắng, bể chứa bùn khoan, v.v.
3. Công nghiệp hóa chất: silo nguyên liệu, silo trung gian, bể phản ứng, silo rắn, thiết bị tách, v.v.
4. Luyện kim: lò cao, silo chứa quặng, máy nghiền quặng, silo nguyên liệu, silo nguyên liệu phụ, silo bột alumin, v.v.
5. Xi măng: silo đá, silo nguyên liệu, silo chứa bột than, silo chứa xỉ, bê tông thương phẩm, v.v.
6. Thực phẩm: bể chứa đường thô, bể chứa tương cà chua, bể chứa nhà máy bia, v.v.
7. Dược phẩm: bồn chứa dược phẩm, thiết bị phân tách, bồn lên men, v.v.
8. Giấy: thùng nguyên liệu, tháp lưu trữ, thùng sấy, thùng chứa nguyên liệu hóa chất, v.v.
9. Khác: khai thác đá, khai thác than, bảo vệ môi trường, đóng tàu và các ngành công nghiệp khác.
