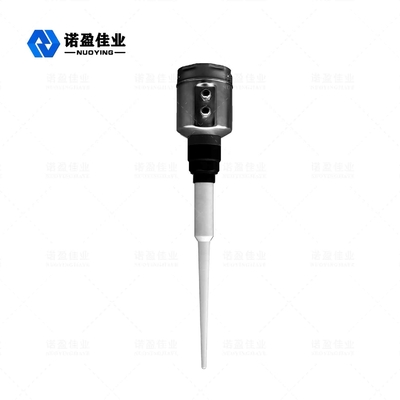

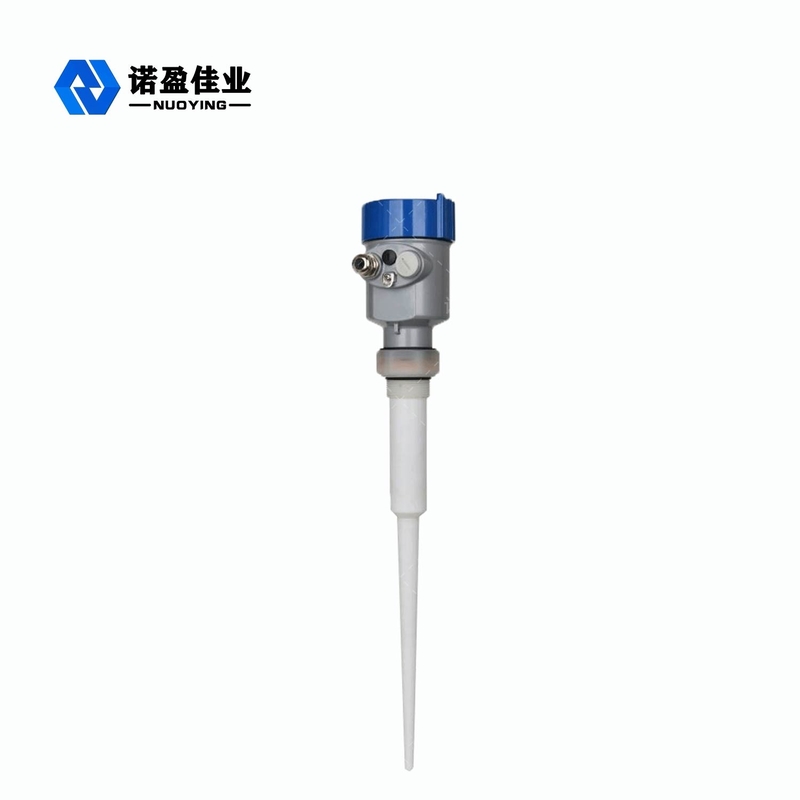

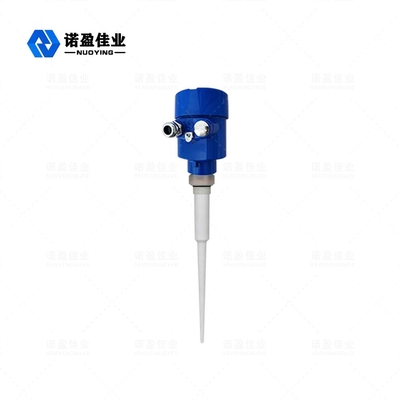

Bán nóng Máy đo mức radar 4-20mA 6GHz NYRD801 chất lỏng

Bán nóng Máy đo mức radar 4-20mA 6GHz NYRD801 chất lỏng

Nguyên lý làm việc của đồng hồ đo mức độ ra đa 6GHz NYRD801

Các xung vi ba cực ngắn với năng lượng rất thấp được truyền và nhận qua hệ thống ăng ten.Sóng radar truyền đi với tốc độ ánh sáng, thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các bộ phận điện tử.Một phương pháp kéo dài thời gian đặc biệt có thể đảm bảo phép đo ổn định và chính xác trong thời gian rất ngắn.Ngay cả khi có tiếng vọng giả trong các điều kiện làm việc phức tạp, tiếng vọng của mức vật liệu có thể được phân tích chính xác bằng công nghệ vi xử lý và phần mềm gỡ lỗi mới nhất.

Đầu vào:

Ăng-ten nhận vi xung phản xạ và truyền đến mạch điện tử.Bộ vi xử lý xử lý tín hiệu và xác định tiếng vọng tạo ra bởi xung vi mô trên bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được hoàn thành bằng phần mềm xung và độ chính xác có thể đạt đến mức milimet.Khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian di chuyển của xung T: D = C × T / 2 (C là tốc độ ánh sáng)

Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là: L = ED.

Đầu ra:

Nó được thiết lập bằng cách nhập chiều cao bể rỗng E (= điểm 0), chiều cao bể đầy F (= thang đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4-20mA.

Máy đo mức radar 6GHz NYRD801Các thông số kỹ thuật

Tính năng thiết kế đồng hồ đo mức radar 6GHz NYRD-801

1. Bộ vi xử lý tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo cho các ứng dụng phức tạp.

2. Radar duy nhất chạm vào phương tiện.

3. đo chất lỏng với độ chính xác cao nhất và chính xác nhất.

4. vật liệu gắn hoặc treo, tín hiệu xung có thể thâm nhập, không ảnh hưởng đến phép đo.

5. dễ dàng cài đặt không gây hại cho cơ thể con người hoặc môi trường.

Máy đo mức radar 6GHz NYRD801Trường ứng dụng

1. Nhà máy điện: đống than, silo than thô, silo nhiên liệu, bể chứa, bể làm sạch khí thải.

2.Trên sân: bể chứa dầu thô, bể chứa dầu tinh luyện, thiết bị phân tách ba pha, bể lắng, bể chứa nước thải, giao diện dầu-nước.

3. Luyện kim: Lò cao, silo quặng, máy nghiền quặng, silo nguyên liệu, silo nguyên liệu phụ.

4.Hóa chất: tháp chưng cất dầu thô, silo nguyên liệu, silo trung gian, bể phản ứng, bể amoniac, silo chất rắn, thiết bị tách.

5. Dược phẩm: Bể chứa thuốc bắc, máy tách, bể lên men.

6.Khác: thùng trộn, xi măng, giấy, xử lý nước, v.v.
