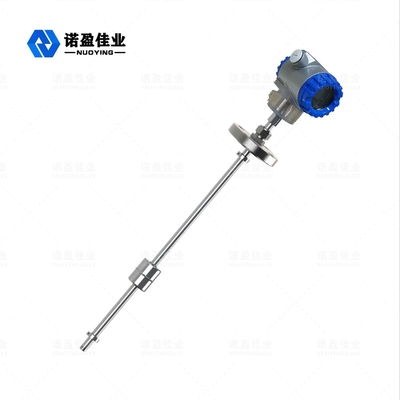

Máy phát mức kiểu phao từ tính NYFZ SS304 50-5000mm 720mW

NYFZ Magnetic Float Level Meter Levelter Máy phát Đo mức chất lỏng

Đồng hồ đo mức độ nổi từ tính

Phao từ tínhMức độ MétĐiều hành Nguyên tắc

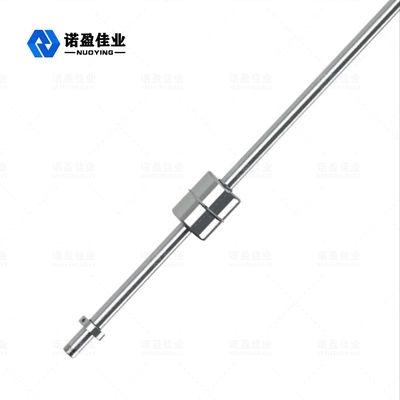

Máy đo mức chất lỏng từ tính sử dụng phao từ hình khuyên lên hoặc xuống với mực chất lỏng để làm cho máy phát dẫn hút ống lò xo khô trong que đo, chuyển đổi mức chất lỏng thành tín hiệu hydroxylamine đầu ra điện trở tương ứng, sau đó cài đặt mô-đun mạch truyền tích hợp trong hộp nối.Tín hiệu điện trở được chuyển đổi thành đầu ra tín hiệu chuẩn 4 ^ 2OmA hai dây và đồng hồ đo mức chất lỏng maglev cũng cung cấp màn hình kỹ thuật số LED trường để đo mức chất lỏng.Các sản phẩm dòng NYFZ-X đạt tiêu chuẩn, chống ăn mòn và chống cháy nổ.

Dựa trên nguyên lý của lực nổi và khớp nối từ, máy đo mức chất lỏng maglev được trang bị một nhóm ống lò xo khô và điện trở chính xác trong ống dò tìm.Khi phao từ chuyển động lên xuống dọc theo ống dò với sự thay đổi mực chất lỏng, Điện trở đầu ra của ống nghiệm được thay đổi bằng cách lần lượt nối ống lò xo khô ở mực chất lỏng.Mô-đun mạch chuyển đổi trong hộp nối chuyển đổi giá trị điện trở thành đầu ra dòng 4〜20mA.

Từ tínhTrôi nổi Mức độMétThông số kỹ thuật

※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!

Phao từ tính Mức độ MétTính năng thiết kế

• Cấu trúc đơn giản, chắc chắn và đáng tin cậy, hoạt động ổn định.
• Hiển thị màu đỏ cho biết mức chất lỏng, trực quan, bắt mắt và dễ đọc
• Hình thức cài đặt đa dạng, nhiều hình thức kết nối có thể lựa chọn.
• Phạm vi đo lớn và toàn bộ quá trình đo không có vùng mù.
• Đo liên tục mức chất lỏng của các chất lỏng khác nhau và nhiệt độ cao, áp suất cao, ăn mòn và dễ cháy và nổ.
• Màn hình được cách ly hoàn toàn với môi trường đo, an toàn và đáng tin cậy.
• Thiết kế chuyên nghiệp cho áp suất và nhiệt độ đặc biệt

Phao từ tínhMức độYêu cầu cài đặt đồng hồ

• Trước khi lắp đặt, kiểm tra xem vòng giới hạn phao có bị lỏng dưới đường ống phát hiện hay không, chẳng hạn như nới lỏng bằng cờ lê để tránh phao trượt trong quá trình sử dụng;
• Lắp đặt phải thẳng đứng để đảm bảo phao từ có thể di chuyển tự do lên xuống trong ống nghiệm
• Tránh dẫn từ xung quanh ống dò, nếu không sẽ ảnh hưởng trực tiếp đến hoạt động bình thường của đồng hồ đo mức chất lỏng;
• Để phương tiện đóng cặn dễ dàng, dụng cụ cần được vệ sinh thường xuyên để tránh làm tắc phao và ảnh hưởng đến phép đo
• Các phương pháp cài đặt cụ thể như sau:
• Phương pháp 1: gia công lỗ lắp đặt trên nắp mặt bích và quay trực tiếp vào máy đo mức chất lỏng maglev, như hình 1;
• Phương pháp 2: đồng hồ đo mức maglev cố định có hỗ trợ cảm biến và đai ốc khóa.Phương pháp này phù hợp để đo mức chất lỏng fbr của bể hở, như thể hiện trong hình 2
• Phương pháp 3: Trên nắp bể gia công một lỗ ren G2, tiện cho vào quả cầu phao, như hình 3;
• Phương pháp 4: Chiều dài của que đo có thể được điều chỉnh theo chiều cao của mực chất lỏng bằng cách sử dụng đầu kết nối có thể di chuyển được, như trong hình 4

Phao từ tínhMức độTrường ứng dụng đồng hồ

Đồng hồ đo mức Maglev phù hợp để hiển thị mức chất lỏng trên các thùng chứa hóa chất, xăng dầu và các thiết bị công nghiệp khác.Hiện nay, nó đã được sử dụng rộng rãi trong dầu, hóa chất, luyện kim, điện, thực phẩm, dược phẩm, sản xuất giấy và các ngành công nghiệp đo lường và kiểm soát mức chất lỏng khác.
