Thông tin chi tiết sản phẩm:
|
Dải đo: | 20m | Lấy mẫu tiếng vang: | 100 lần / s |
---|---|---|---|
Vật chất: | PFA | Kết nối quá trình: | Mặt bích (tùy chọn) |
Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Nhiệt độ hoạt động: | -40 ~ 260 ℃ |
Giao diện điện: | M20×1. M20 × 1. 5, ½ " NPT 5, ½ "NPT | Lớp chống cháy nổ: | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
Điểm nổi bật: | Cảm biến mức chất lỏng Radar 40m,Cảm biến mức chất lỏng Radar Cảm biến mức radar dẫn đường IP67,24VDC |

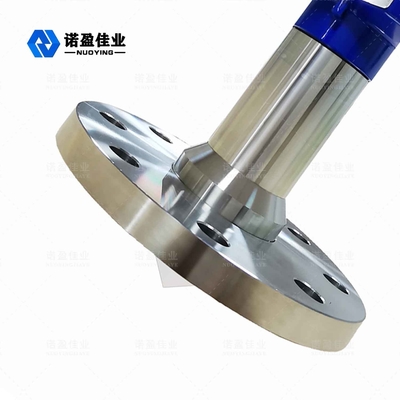

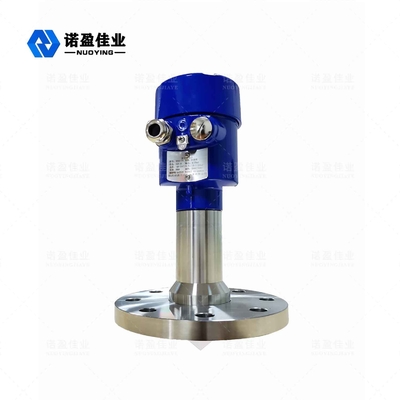

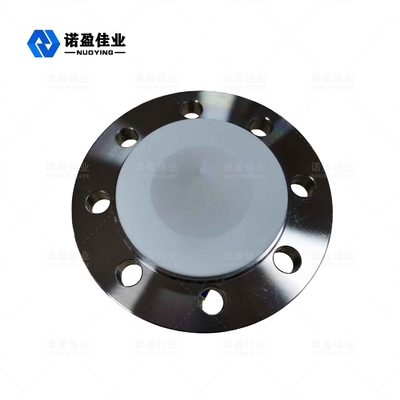

26GHz NYRD-PB-C phẳng Rađa Mức độ Mét
Máy đo mức radar màn hình phẳng là thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa là 40 mét.Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, để thiết bị có thể được sử dụng trong một số trường hợp phức tạp như hơi nước, bọt, bụi, kết tinh, ngưng tụ, v.v.
Rađa Mức độ MétThông số kỹ thuật
Người mẫu | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Ứng dụng tiêu biểu | Hơi nước, sương mù, bọt, ăn mòn mạnh, kết tinh, ngưng tụ, kết dính, v.v. | ||||
Truyền tần số | 26 GHz | ||||
Lấy mẫu tiếng vang | 100 lần / s | ||||
Chất liệu ăng ten | PTFE + 304 | PTFE | PTFE + 304 | PTFE + 304 | PFA |
Phạm vi | 40m | ||||
Sự chính xác | 0,05% ~ 0,1% FS | ||||
Cung cấp điện | 24VDC (Hai dây, bốn dây), 220V AC | ||||
Sức mạnh | 3W | ||||
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... | ||||
Nhiệt độ quy trình | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ | -40 ~ + 260 ℃ | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ |
Quy trình áp lực | -0.1 ~ 2.0MPa | ||||
Kết nối quá trình | Giá đỡ, mặt bích (tùy chọn) | ||||
Giao diện điện | M20 × 1.5, ½ "NPT | ||||
Lớp bảo vệ | IP 67 | ||||
Lớp chống cháy nổ | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Anten mức của radar phát ra các xung vi ba hẹp, được truyền xuống dưới qua anten.Sau khi xung chạm vào bề mặt của môi trường đo, nó sẽ được hệ thống ăng ten phản xạ trở lại và nhận lại, tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (vì tốc độ truyền xung cực nhanh, sóng điện từ đến mục tiêu và bị phản xạ trở lại máy thu. Thời gian thực hiện gần như là tức thời).
Rađa Mức độ MétYêu cầu cài đặt
Rađa Mức độ MétCài đặt sai
