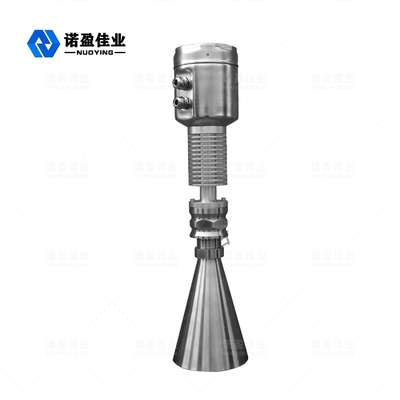

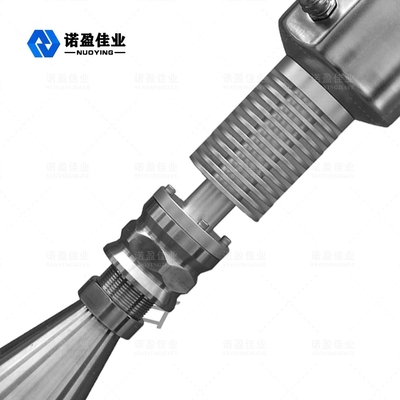

Máy phát mức radar không tiếp xúc SS316 Máy phát mức 35m GWR

NYRD803 Vỏ thép không gỉ Máy đo mức radar thông minh -40 ~ 250 ℃ Máy phát mức

Máy đo mức radar thông minh NYRD803

Rađa Mức độ MétĐiều hành Nguyên tắc

Các xung năng lượng phát xạ thấp thông qua hệ thống ăng ten thu và phát sóng vi ba rất ngắn.với tốc độ ánh sáng.Thời gian chạy có thể được chuyển đổi thành các thành phần điện tử của tín hiệu mức.Thời gian đặc biệt cho một phương pháp gia hạn rất ngắn đảm bảo các phép đo ổn định và chính xác.
Ngay cả khi các trường hợp phức tạp hơn, có tiếng vang giả, với công nghệ xử lý vi mô mới nhất và phần mềm gỡ lỗi có thể phân tích chính xác tiếng vang mức vật liệu.

Đầu vào

Anten thu nhận các xung vi ba phản xạ và truyền đến mạch điện tử, bộ vi xử lý xử lý tín hiệu này, xác định các vi xung tạo ra trong tiếng vang bề mặt vật liệu.Khả năng nhận dạng tín hiệu tiếng vọng chính xác bằng phần mềm thông minh được hoàn thiện với độ chính xác đến từng milimet.Khoảng cách D từ bề mặt vật liệu và thời gian truyền xung T tỉ lệ với:

D = C × T / 2
Trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách của bình rỗng E nên mức L là:
L = ED

Đầu ra

Bằng cách nhập chiều cao E (= không) của thùng rỗng, chiều cao đầy thùng F (= Full Scale) và một số ứng dụng để cài đặt thông số, các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để đo môi trường.Tương ứng với đầu ra 4-20mA.

Rađa Mức độ MétTính năng thiết kế

◎ NYRD803 của đồng hồ đo mức phù hợp cho các phép đo liên tục không tiếp xúc chất lỏng, bùn và viên, thay đổi áp suất;sự hiện diện của khí trơ và các tình huống dễ bay hơi
◎Sử dụng phương pháp đo xung vi sóng, nó có thể hoạt động bình thường trong phạm vi công nghiệp thường xuyên.Đối với chùm năng lượng thấp hơn, có thể được lắp đặt trên nhiều loại kim loại, thùng chứa hoặc đường ống phi kim loại, không gây hại cho con người và môi trường.

Rađa Mức độ MétYêu cầu cài đặt

Mô tả cài đặt

Khoảng cách khuyến nghị (1) từ tường đến thành ngoài của đường ống ngắn đã lắp đặt:

• Cách thành bể một khoảng: 1/6 đường kính bể, min.khoảng cách là 200mm
• Không được phép lắp đặt phía trên silo nạp nguyên liệu (4)
• Không được phép lắp đặt ở vị trí trung tâm (3), trường hợp lắp ở trung tâm sẽ gây ra hiện tượng dội sai sóng, làm gián đoạn tiếng vọng sóng và gây mất tín hiệu.
• Nếu không đảm bảo được khoảng cách giữa máy đo và thành bể, môi chất trên thành bể sẽ bị bám vào gây ra hiện tượng dội sóng giả, trong quá trình gỡ lỗi máy đo, sóng âm giả sẽ không được lưu lại.

Lắp đặt bên trong bể

• Trong chùm sóng tín hiệu sau đó, tránh vật liệu sau được lắp đặt (1) Công tắc hành trình, cảm biến nhiệt độ, v.v.
• Vị trí đối xứng (2) vòng chân không, cuộn dây sưởi, tạp dề, v.v.
• Nếu có (1) (2) chất giao thoa thì dùng ống dẫn sóng có hướng dẫn để đo.

Tùy chọn cài đặt được tối ưu hóa

• Kích thước anten: kích thước anten càng lớn thì góc đậu sóng càng nhỏ và tiếng vọng sóng ngắt sẽ càng yếu.
• Điều chỉnh ăng-ten: điều chỉnh ăng-ten đến vị trí đo được tối ưu hóa.
• Ống dẫn sóng: ống dẫn sóng được sử dụng để tránh hiện tượng dội lại sóng giao thoa.

NYRD803 Lắp đặt bên trong bể

Cài đặt chuẩn:

• Ăng-ten không được nghiêng về phía thành bể.
• Ăng ten còi phải được kéo dài ra bên ngoài đường ống ngắn lắp đặt;nếu không thì phải sử dụng ống nối dài ăng ten.
• Ăng ten còi phải được điều chỉnh thẳng đứng, không để hạt đậu hướng vào thành bể.

Rađa Mức độ MétĐiều kiện đo lường

Chú ý

• Phạm vi đo được tính từ điểm mà tia sóng chạm vào đáy bể, nhưng trong các điều kiện đặc biệt, nếu đáy bể lõm hoặc hình côn thì không thể đo khi mức vật liệu thấp hơn điểm này.
• Nếu môi chất là hằng số điện trung bình thấp, khi ở mức chất lỏng thấp, nó có thể nhìn thấy ở đáy bình, bây giờ để đảm bảo độ chính xác của phép đo, chúng tôi đề nghị đặt vị trí cero ở vị trí C độ cao thấp.
• Về mặt lý thuyết, có thể tiếp cận điểm đầu của ăng-ten để đo, nhưng xét đến ảnh hưởng của sự ăn mòn và bám dính, giá trị cuối cùng của dải đo phải ở điểm cách đầu ăng-ten 100mm.
• Để bảo vệ chống tràn, chúng ta có thể xác định khoảng cách an toàn được thêm vào vùng mù.
• Các Min.phạm vi đo liên quan đến ăng-ten.
• Trong các điều kiện nồng độ khác nhau, bọt có thể hấp thụ và phản xạ vi sóng, nhưng trong những điều kiện nhất định, nó có thể đo được.
