Thông tin chi tiết sản phẩm:
|
| Dải đo: | 35m | sự chính xác: | <0,1% |
|---|---|---|---|
| vật liệu trường hợp: | Vỏ thép không gỉ | Kết nối quá trình: | Mặt bích (tùy chọn), |
| Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Nhiệt độ hoạt động: | -40 ~ 130 ℃ |
| Đầu ra tín hiệu: | 4-20mA / HART / RS485 / Modbus | Áp suất quy trình: | -1 ~ 40BAR |
| Điểm nổi bật: | Máy phát mức radar SS304,Máy phát mức radar axit 24VDC,Cảm biến mức nước rađa 24VDC |
||

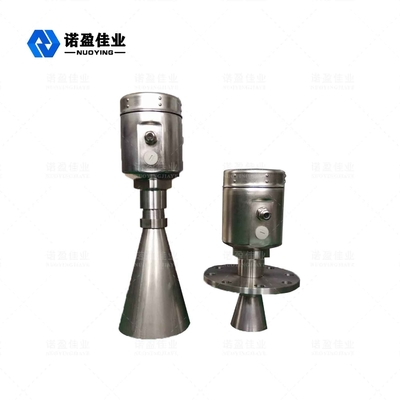

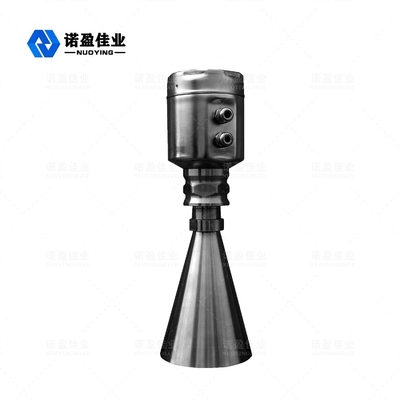

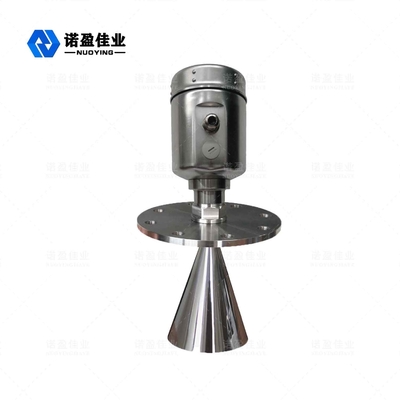

Máy phát mức đồng hồ đo mức radar thông minh NYRD803
Máy đo mức radar thông minh NYRD803
Rađa Mức độ MétĐiều hành Nguyên tắc
Các xung năng lượng phát xạ thấp thông qua hệ thống ăng ten thu và phát sóng vi ba rất ngắn.với tốc độ ánh sáng.Thời gian chạy có thể được chuyển đổi thành các thành phần điện tử của tín hiệu mức.Thời gian đặc biệt cho một phương pháp gia hạn rất ngắn đảm bảo các phép đo ổn định và chính xác.
Ngay cả khi các trường hợp phức tạp hơn, có tiếng vang giả, với công nghệ xử lý vi mô mới nhất và phần mềm gỡ lỗi có thể phân tích chính xác tiếng vang mức vật liệu.
Rađa Mức độ MétThông số kỹ thuật
| Ứng dụng |
Điều kiện xử lý đơn giản, lỏng, bùn, rắn ví dụ: Bể chứa nước lỏng;Bể chứa axit xút;Bể nén bùn;Các hạt rắn;Bể nhỏ |
| Dải đo | 35m |
| Vật chất | 304.316 (tùy chọn) |
| Quá trình lắp | Mặt bích (tùy chọn), |
| Nhiệt độ quy trình | -40-130 ℃ |
| Quy trình đặt trước: | -1 ~ 40bar, -0,1 ~ 4MPa |
| Độ lặp lại | ± 3mm |
| Sự chính xác | <0,1% |
| Giới hạn tần suất | 6,8 GHz |
| Chống cháy nổ | EXiaIICT6 |
| Lớp bảo vệ | IP67 |
| Đầu ra tín hiệu | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) |
| Nguồn cấp | 24VDC |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Đầu vào
Anten thu nhận các xung vi ba phản xạ và truyền đến mạch điện tử, bộ vi xử lý xử lý tín hiệu này, xác định các vi xung tạo ra trong tiếng vang bề mặt vật liệu.Khả năng nhận dạng tín hiệu tiếng vọng chính xác bằng phần mềm thông minh được hoàn thiện với độ chính xác đến từng milimet.Khoảng cách D từ bề mặt vật liệu và thời gian truyền xung T tỉ lệ với:
D = C × T / 2
Trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách của bình rỗng E nên mức L là:
L = ED
Đầu ra
Bằng cách nhập chiều cao E (= không) của thùng rỗng, chiều cao đầy thùng F (= Full Scale) và một số ứng dụng để cài đặt thông số, các thông số ứng dụng sẽ tự động điều chỉnh thiết bị để đo môi trường.Tương ứng với đầu ra 4-20mA.
Rađa Mức độ MétTính năng thiết kế
◎ NYRD803 của đồng hồ đo mức phù hợp cho các phép đo liên tục không tiếp xúc chất lỏng, bùn và viên, thay đổi áp suất;sự hiện diện của khí trơ và các tình huống dễ bay hơi
◎Sử dụng phương pháp đo xung vi sóng, nó có thể hoạt động bình thường trong phạm vi công nghiệp thường xuyên.Đối với chùm năng lượng thấp hơn, có thể được lắp đặt trên nhiều loại kim loại, thùng chứa hoặc đường ống phi kim loại, không gây hại cho con người và môi trường.
Rađa Mức độ MétYêu cầu cài đặt
Mô tả cài đặt
Khoảng cách khuyến nghị (1) từ tường đến thành ngoài của đường ống ngắn đã lắp đặt:
Lắp đặt bên trong bể
