Thông tin chi tiết sản phẩm:
|
| Dải đo: | 30 triệu | Loại ăng ten: | ăng ten cáp nhiệt độ cao và áp suất cao |
|---|---|---|---|
| Lấy mẫu: | echo 55 mẫu / s | Kết nối quá trình: | Cài đặt mặt bích (tùy chọn) |
| Mức độ nổ: | EXiaIICT6 | Nhiệt độ hoạt động: | -40 ~ 500 ℃ |
| Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Áp suất quy trình: | -0,1-4MPa, -1 ~ 40BAR |
| Điểm nổi bật: | Máy phát mức radar sóng có hướng dẫn 1.8GHz,Máy phát mức radar sóng có hướng dẫn 30m,Máy phát mức sóng có hướng dẫn 30m |
||

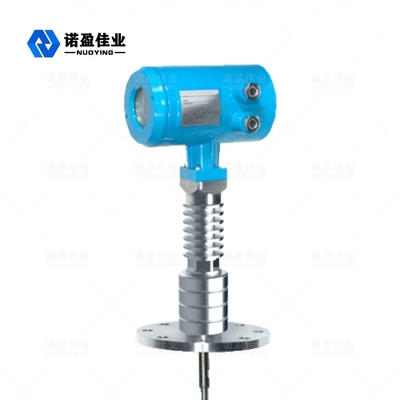

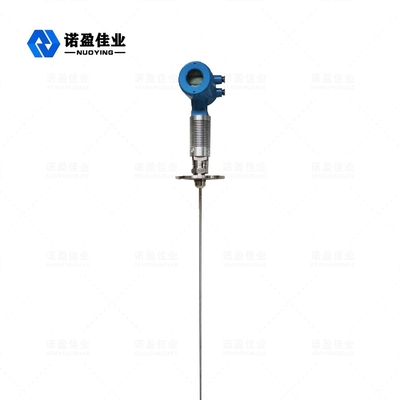

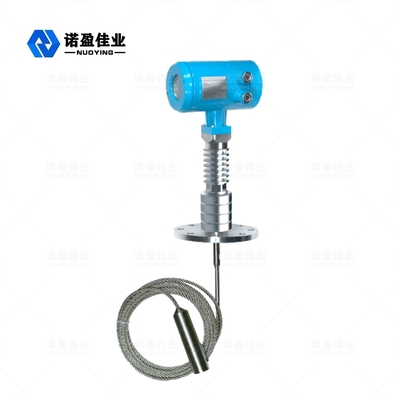

NYRD705 1.8GHz sóng có hướng dẫn Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1,5 (đường kính cáp 5 - 9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Radar sóng có hướng dẫn là loại công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian hoạt động của nó có thể được các bộ phận điện tử chuyển đổi thành tín hiệu mức.Đầu dò phát ra các xung tần số cao lan truyền dọc theo dây cáp và các xung này bị phản xạ trở lại khi chúng chạm vào bề mặt vật liệu và được bộ thu bên trong đồng hồ thu nhận.Tín hiệu khoảng cách sau đó được chuyển đổi thành tín hiệu mức.
Đầu vào
Tín hiệu xung phản xạ được dẫn dọc theo cáp quay trở lại mạch điện tử của máy đo, và bộ vi xử lý xử lý tín hiệu này để xác định tiếng vọng tạo ra bởi các xung vi sóng ở bề mặt vật liệu.Việc nhận dạng tín hiệu tiếng vọng chính xác được thực hiện bởi phần mềm thông minh.Khoảng cách D đến bề mặt vật liệu tỷ lệ với thời gian di chuyển T của xung:
D = C × T / 2
trong đó C là tốc độ ánh sáng
Khi biết khoảng cách E của thùng rỗng, mức L là:
L = ED
Đầu ra
Đặt tương ứng với chiều cao thùng rỗng E (= điểm 0), chiều cao thùng đầy F (= thang đầy đủ) và một số thông số ứng dụng.Các thông số ứng dụng sẽ tự động làm cho thiết bị thích ứng với môi trường đo, tương ứng với đầu ra 4 ~ 20mA.
Rađa Mức độ MétKết nối điện
◎ Điện áp cung cấp
(4 ~ 20) mA / HART (Hai dây)
Nguồn điện và tín hiệu dòng điện đầu ra dùng chung một cáp được bảo vệ hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.Đối với loại an toàn về bản chất, phải thêm hàng rào an toàn giữa nguồn điện và thiết bị.
(4 ~ 20) mA / HART (Bốn dây)
Nguồn điện và tín hiệu hiện tại được tách biệt và mỗi loại sử dụng dây bọc hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.
RS485 / Modbus
Nguồn cung cấp và tín hiệu Modbus được tách biệt và mỗi loại sử dụng dây bảo vệ hai lõi.Đối với dải điện áp cung cấp cụ thể, hãy xem dữ liệu kỹ thuật.
