Thông tin chi tiết sản phẩm:
|
| Dải đo: | 6m | Nguồn cấp: | 24VDC |
|---|---|---|---|
| Vật chất: | 304.316L (tùy chọn) | Phương pháp gắn kết: | lắp mặt bích hoặc lắp ren |
| Lớp bảo vệ: | Công cụ hiển thị IP67 | Nhiệt độ hoạt động: | -40 ~ 130 ℃ -40 ~ 250 ℃ |
| Đầu ra tín hiệu: | 4-20mA / HART / RS485 / Modbus | tần số: | 100MHZ-1,8GHZ |
| Điểm nổi bật: | Máy phát mức GWR 24VDC,Máy phát mức GWR 4-20mA,Máy phát trực tuyến GWR |
||

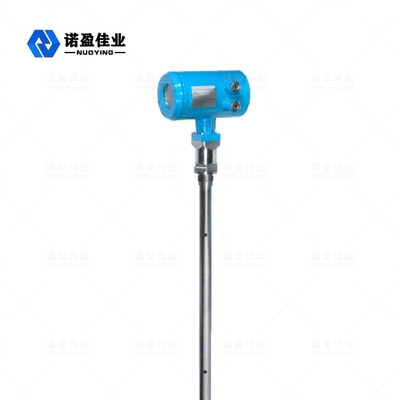

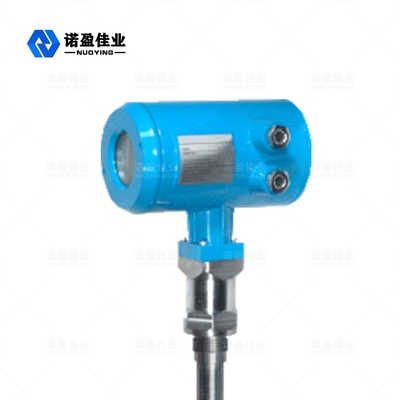

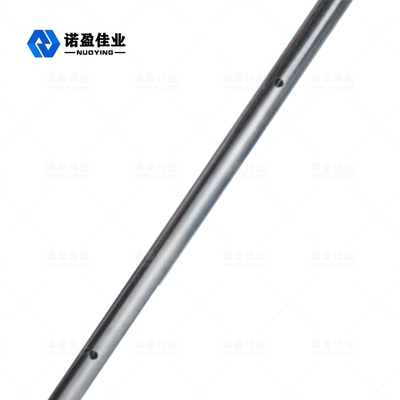

NYRD704 1.8GHz sóng có hướng dẫn Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1,5 (đường kính cáp 5 - 9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétYêu cầu cài đặt
Hướng dẫn cài đặt
Hướng dẫn lắp đặt sau đây phù hợp với hướng dẫn của đầu dò cáp và que để đo các hạt rắn và chất lỏng.Đầu dò hình ống đồng trục chỉ được áp dụng cho vật thể lỏng.
Vị trí lắp đặt:
Cố gắng tránh xa ổ cắm và đầu vào.
Đồng hồ không được chạm vào thành bên trong bể đối với bể kim loại và bể nhựa.Nếu là bể kim loại thì không nên lắp đồng hồ đo mức vật liệu ở tâm bể.
Nó được đề xuất để cài đặt ở 1/4 đường kính silo.
Đầu dò kiểu cáp hoặc que nên để khoảng cách với thành bể không dưới 30cm.
Đáy thăm dò nên cách đáy bể khoảng 30mm.
Đầu dò phải giữ khoảng cách không nhỏ hơn 200mm so với các chướng ngại vật trong bể.
Cảm biến có thể được lắp đặt ở tâm của đỉnh bể, nếu đáy của thùng chứa là hình nón, do đó, phép đo có thể được thực hiện đến đáy bể.
Hình bên phải là sơ đồ lắp đặt radar dạng que, chủ yếu dùng để đo mực chất lỏng.
Đặc tínhS:
Có thể đo vật liệu có hằng số điện môi lớn hơn hoặc bằng 1,4.
Thường được sử dụng để đo vật liệu có độ nhớt nhỏ hơn hoặc bằng 500cst và ít có khả năng tạo ra độ bám dính.
Tầm bắn tối đa của radar dạng que có thể đạt tới 6m.
Có khả năng ức chế mạnh với hơi nước và bọt nên phép đo không bị ảnh hưởng.
Phương pháp đo hai que có thể được thực hiện đối với vật liệu lỏng có hằng số điện môi tương đối nhỏ để đảm bảo độ chính xác của phép đo tốt.
Lực kéo xuống tác dụng lên cáp
Khi sạc và xả, vật liệu sẽ tạo ra lực kéo xuống cáp, được xác định bởi các yếu tố sau:
Hướng dẫn cài đặt để đo chất lỏng
Hướng dẫn lắp đặt bên dưới áp dụng cho các đầu dò kiểu que và cáp.Phép đo đầu dò hình ống không liên quan đến phương pháp lắp đặt.
Các chướng ngại vật trong xe tăng
Loại bỏ nhiễu
Cài đặt tiêu chuẩn chất lỏng
Đầu dò hình ống là giải pháp tốt nhất cho môi trường có độ nhớt nhỏ hơn hoặc bằng 500cst và không dễ kết dính.Các tính năng như sau:
