Thông tin chi tiết sản phẩm:
|
| Dải đo: | 30 triệu | Nguồn cấp: | 24VDC |
|---|---|---|---|
| Vật chất: | 304.316L (tùy chọn) | Kết nối quá trình: | Mặt bích (tùy chọn), |
| sự chính xác: | <0,1% | Nhiệt độ hoạt động: | -40 ~ 130 ℃ |
| Độ lặp lại: | ± 3mm | Loại ăng ten: | ăng ten cáp đôi |
| Điểm nổi bật: | Máy phát mức radar sóng có hướng dẫn 1mm,Máy phát mức radar điện môi thấp,máy phát mức GWR 1mm |
||

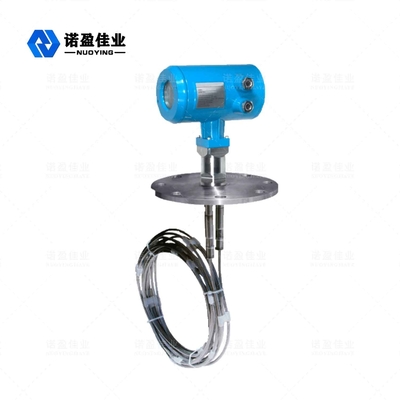

NYRD703 Đồng hồ đo mức sóng có hướng dẫn 1.8GHz Đo mức máy phát sóng có hướng dẫn của phương tiện truyền thông hằng số điện môi thấp
NYRD703 1.8GHz Sóng hướng dẫn Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1,5 (đường kính cáp 5 - 9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Radar sóng có hướng dẫn là loại công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian hoạt động của nó có thể được các bộ phận điện tử chuyển đổi thành tín hiệu mức.Đầu dò phát ra các xung tần số cao lan truyền dọc theo dây cáp và các xung này bị phản xạ trở lại khi chúng chạm vào bề mặt vật liệu và được bộ thu bên trong đồng hồ thu nhận.Tín hiệu khoảng cách sau đó được chuyển đổi thành tín hiệu mức.
Rađa Mức độ MétYêu cầu cài đặt
Measurement Range
Vùng mù là khoảng cách tối thiểu giữa mức cao nhất của bề mặt vật liệu và điểm chuẩn đo.
Vùng mù phía dưới đề cập đến khoảng cách gần đáy cáp mà không thể đo chính xác.
Khoảng cách hiệu quả là khoảng cách giữa vùng mù trên và vùng mù dưới.
Ghi chú:Chỉ khi mức vật liệu nằm giữa vùng mù trên và dưới thì phép đo đáng tin cậy của mức vật liệu mới có thể được đảm bảo.
Hướng dẫn cài đặt
Hướng dẫn lắp đặt sau đây phù hợp với hướng dẫn của đầu dò cáp và que để đo các hạt rắn và chất lỏng.Đầu dò hình ống đồng trục chỉ được áp dụng cho vật thể lỏng.
Vị trí lắp đặt:
Cố gắng tránh xa ổ cắm và đầu vào.
Đồng hồ không được chạm vào thành bên trong bể đối với bể kim loại và bể nhựa.Nếu là bể kim loại thì không nên lắp đồng hồ đo mức vật liệu ở tâm bể.
Nó được đề xuất để cài đặt ở 1/4 đường kính silo.
Đầu dò kiểu cáp hoặc que nên để khoảng cách với thành bể không dưới 30cm.
Đáy thăm dò nên cách đáy bể khoảng 30mm.
Đầu dò phải giữ khoảng cách không nhỏ hơn 200mm so với các chướng ngại vật trong bể.
Cảm biến có thể được lắp đặt ở tâm của đỉnh bể, nếu đáy của thùng chứa là hình nón, do đó, phép đo có thể được thực hiện đến đáy bể.
Hình bên phải là sơ đồ lắp đặt radar dạng que, chủ yếu dùng để đo mực chất lỏng.
Lực kéo xuống tác dụng lên cáp
Khi sạc và xả, vật liệu sẽ tạo ra lực kéo xuống cáp, được xác định bởi các yếu tố sau:
Hướng dẫn cài đặt để đo chất lỏng
Hướng dẫn lắp đặt bên dưới áp dụng cho các đầu dò kiểu que và cáp.Phép đo đầu dò hình ống không liên quan đến phương pháp lắp đặt.
Vị trí lắp đặt
Các chướng ngại vật trong xe tăng
Loại bỏ nhiễu
