Thông tin chi tiết sản phẩm:
|
| Dải đo: | 6m | sự chính xác: | <0,1% |
|---|---|---|---|
| Vật chất: | 304.316L (tùy chọn) | Kết nối quá trình: | Ren vít, Mặt bích (tùy chọn), |
| Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Điều kiện môi trường: | nhiệt độ -40 ℃ ~ +80 ℃ |
| Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Tốc độ phản ứng: | : 0,2S (tùy thuộc vào cách sử dụng thực tế) |

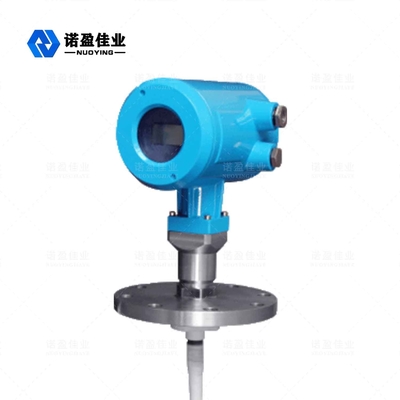

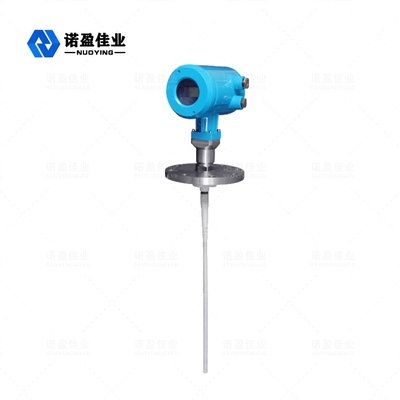

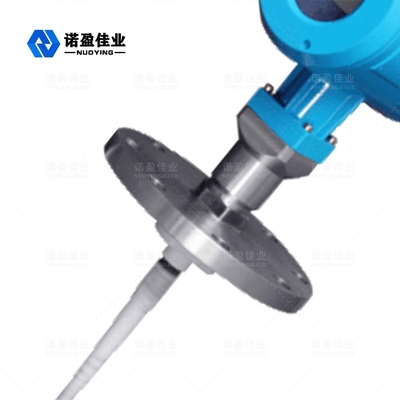

NYRD702 1.8GHz sóng có hướng dẫn Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Thông số |
Tần số: 100MHZ-1.8GHZ Phạm vi đo: -cable: 0-30m;thanh, đồng trục: 0-6m Độ lặp lại: ± 3mm Độ phân giải: 1mm Lấy mẫu: echo 55 mẫu / s Tốc độ phản hồi: 0,2S (tùy thuộc vào mức sử dụng thực tế) Tín hiệu dòng điện đầu ra: 4-20mA Độ chính xác: <0,1% |
| Phương thức giao tiếp | Giao thức truyền thông HART |
| Kết nối quá trình |
G1-1 / 2 Mặt bích DN50, DN80, DN100, DN150 |
| Quy trình áp lực | -1 ~ 40bar |
| Sức mạnh |
Nguồn: 24VDC (± 10%), điện áp gợn sóng: 1Vpp Công suất tiêu thụ: tối đa 22,5mA |
| Điều kiện môi trường | nhiệt độ -40 ℃ ~ +80 ℃ |
| Cấp độ bảo vệ nhà ở | IP68 |
| Mức độ nổ | EXiaIICT6 |
| Nguồn cung cấp thiết bị đo và kết nối dây đầu ra tín hiệu |
Dùng chung cáp hai lõi được bảo vệ Đầu vào cáp: 2 M20 × 1,5 (đường kính cáp 5 - 9mm) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Radar sóng có hướng dẫn là loại công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar truyền đi với tốc độ ánh sáng và thời gian hoạt động của nó có thể được các bộ phận điện tử chuyển đổi thành tín hiệu mức.Đầu dò phát ra các xung tần số cao lan truyền dọc theo dây cáp và các xung này bị phản xạ trở lại khi chúng chạm vào bề mặt vật liệu và được bộ thu bên trong đồng hồ thu nhận.Tín hiệu khoảng cách sau đó được chuyển đổi thành tín hiệu mức.
Rađa Mức độ MétTính năng thiết kế
◎ Máy đo mức radar sóng có hướng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao và đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Một loạt các phương pháp kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi nhỏ.
◎ Sử dụng chế độ làm việc xung, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt bằng kim loại và phi kim loại khác nhau
thùng chứa mà không gây hại cho cơ thể con người và môi trường.
Rađa Mức độ MétYêu cầu cài đặt
Measurement Range
Ký hiệu expladân tộc:
H ---- Dải đo
L ---- Khoảng cách thùng rỗng
B ---- Vùng mù ở trên cùng
E ---- Khoảng cách tối thiểu giữa đầu dò và thành bể
Vùng mù là khoảng cách tối thiểu giữa mức cao nhất của bề mặt vật liệu và điểm chuẩn đo.
Vùng mù phía dưới đề cập đến khoảng cách gần đáy cáp mà không thể đo chính xác.
Khoảng cách hiệu quả là khoảng cách giữa vùng mù trên và vùng mù dưới.
Ghi chú:Chỉ khi mức vật liệu nằm giữa vùng mù trên và dưới thì phép đo đáng tin cậy của mức vật liệu mới có thể được đảm bảo.
Rađa Mức độ MétKết nối điện
◎ Điện áp cung cấp
(4 ~ 20) mA / HART (Hai dây)
Nguồn điện và tín hiệu dòng điện đầu ra dùng chung một cáp được bảo vệ hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.Đối với loại an toàn về bản chất, phải thêm hàng rào an toàn giữa nguồn điện và thiết bị.
(4 ~ 20) mA / HART (Bốn dây)
Nguồn điện và tín hiệu hiện tại được tách biệt và mỗi loại sử dụng dây bọc hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.
RS485 / Modbus
Nguồn cung cấp và tín hiệu Modbus được tách biệt và mỗi loại sử dụng dây bảo vệ hai lõi.Đối với dải điện áp cung cấp cụ thể, hãy xem dữ liệu kỹ thuật.
