Thông tin chi tiết sản phẩm:
|
Dải đo: | 6m , 15m | Loại ăng ten: | ăng ten nhiệt độ cao và áp suất cao |
---|---|---|---|
Vật chất: | 304.316L (tùy chọn) | Lớp chống cháy nổ: | ExiaⅡCT6 (tùy chọn) |
Lớp bảo vệ: | Công cụ hiển thị IP67 | Nhiệt độ hoạt động: | -40 ~ 500 ℃ |
Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Áp suất quy trình: | -1 ~ 40BAR |

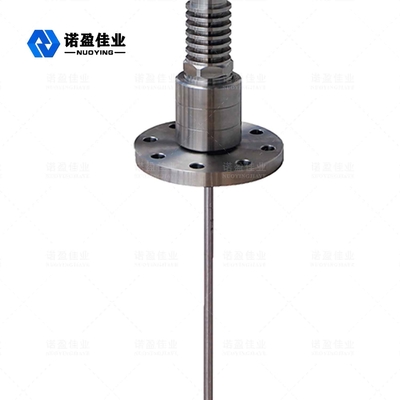

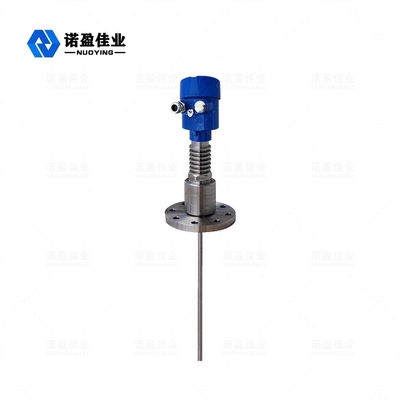

NYRD705Sóng hướng dẫn 1.8GHz Rađa Mức độ Mét
Máy đo mức radar sóng có hướng dẫn, một thiết bị đo mức trong ngành hóa chất.Máy đo mức radar sóng có dẫn đường là máy đo mức radar dựa trên nguyên tắc đo phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo dây cáp hoặc thanh thăm dò với tốc độ ánh sáng.Khi nó gặp bề mặt của môi trường đo, một phần xung của máy đo mức radar sẽ bị phản xạ lại để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa thiết bị phóng và bề mặt của môi trường đo được tỷ lệ thuận với thời gian lan truyền của xung trong thời gian chờ đợi, và chiều cao của mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
Ứng dụng tiêu biểu | Chất lỏng, bột, hạt rắn, môi trường ăn mòn |
Chất liệu ăng ten | Cáp linh hoạt / 304 / PTFE (tùy chọn) |
Dải đo | 6 m |
Sự chính xác | ± 1mm |
Nguồn cấp | 24 VDC (Hai dây, Bốn dây) |
Nhiệt độ trung bình | -40 ~ + 130 ℃, -40 ~ + 250 ℃ |
Áp lực | -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép), và khi nó gặp môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần của năng lượng xung được phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Rađa Mức độ MétYêu cầu cài đặt
Phương pháp cài đặt tiêu chuẩn
◎ Nên lắp bằng 1/4 hoặc 1/6 đường kính thùng chứa.
Lưu ý: Khoảng cách tối thiểu từ thành bể là L0≥300mm, H0≥50mm.
◎ Tránh xa đầu vào và đầu ra.
◎ Tránh xa các chướng ngại vật như công tắc hành trình, cuộn dây nóng, máy khuấy, v.v. Lưu ý: Khoảng cách giữa đầu dò và chướng ngại vật là ≥200mm.
◎ Khi vật chứa là lon kim loại, radar không được chạm vào thành và đáy của lon trong toàn bộ phạm vi.
◎ Nếu đáy thùng được làm thon, thì radar có thể được lắp ở giữa đỉnh thùng.
◎ Chiều cao của ống ngắn lắp đặt phải là L1≤10cm.
Rađa Mức độ MétKết nối điện
◎ Điện áp cung cấp
(4 ~ 20) mA / HART (Hai dây)
Nguồn điện và tín hiệu dòng điện đầu ra dùng chung một cáp được bảo vệ hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.Đối với loại an toàn về bản chất, phải thêm hàng rào an toàn giữa nguồn điện và thiết bị.
(4 ~ 20) mA / HART (Bốn dây)
Nguồn điện và tín hiệu hiện tại được tách biệt và mỗi loại sử dụng dây bọc hai lõi.Tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.
RS485 / Modbus
Nguồn cung cấp và tín hiệu Modbus được tách biệt và mỗi loại sử dụng dây bảo vệ hai lõi.Đối với dải điện áp cung cấp cụ thể, hãy xem dữ liệu kỹ thuật.
◎ Phương thức kết nối
◎ Kết nối chống cháy nổ
Rađa Mức độ MétSelectionTabel
Ví dụ: NYRD705-AC1A33VAPM1000
Số nhà sản xuất | |
NYRD | |
Dòng sản phẩm | |
705 Phạm vi 6m | |
Dạng / Kích thước / Chất liệu anten | |
MỘT B Y |
Anten cáp / 304 Ăng ten cáp / PTFE Đặc biệt Tùy chỉnh |
Kết nối quá trình | |
MỘT | Chủ đề: G1½A |
B | Chủ đề: G1A |
C | Chủ đề: G¾A |
D | Chủ đề: 1½NPT |
E | F lange: DN50 |
F | Mặt bích: DN80 |
G | Mặt bích: DN100 |
Y | Đặc biệt tùy chỉnh |
Sản lượng / Nguồn cung cấp | |
1 4 ~ 20mA / 24VDC Hai dây 2 4 ~ 20mA / 24VDC / Hart Hai dây 3 4 ~ 20mA / 220VAC / Hart Bốn dây 4 RS485 / Modbus |
|
Hiển thị trực tiếp / Lập trình | |
CÂY RÌU | Có mà không có |
Mã nuoying | |
XX |
Nhiệt độ quy trình |
1 - 40 ~ + 130 ℃ |
2 - 40 ~ + 250 ℃ |
3 - 40 ~ + 500 ℃ |
Y Đặc biệt tùy chỉnh |
Quy trình áp lực |
1 - 0,1 ~ + 0,3MPa |
2 - 0,1 ~ + 2,0MPa |
3 - 0,1 ~ + 4,0MPa |
Y Đặc biệt tùy chỉnh |
Niêm phong |
V Viton K Kalrez Y Đặc biệt tùy chỉnh |
Vật liệu nhà ở / mức độ bảo vệ |
A nhôm / IP65 |
D Nhôm (Khoang kép) / IP67 |
S SS 304 / IP68 |
Y Đặc biệt tùy chỉnh |
Lớp chống cháy nổ |
Tiêu chuẩn P |
L Exia IICT6 |
G Exd [ia] IICT6 Đặc biệt |
Y tùy chỉnh |
Nhập cáp |
M M20 × 1.5 N 1/2 "NPT Y Đặc biệt tùy chỉnh |
Phạm vi (đơn vị: cm) |
X ...... |
