Thông tin chi tiết sản phẩm:
|
Dải đo: | cáp 20m , thanh 6m | Ứng dụng tiêu biểu: | Chất lỏng hằng số điện môi thấp |
---|---|---|---|
Vật chất: | 304.316L (tùy chọn) | Kết nối quá trình: | Mặt bích (tùy chọn), |
Áp suất quy trình: | -0,1-4MPa, -1 ~ 40BAR | Đầu ra tín hiệu: | 4-20mA / Hart / RS485 (Modbus) |
Lớp chống cháy nổ: | Exia II C T6 Ga | Lớp bảo vệ: | IP67 |

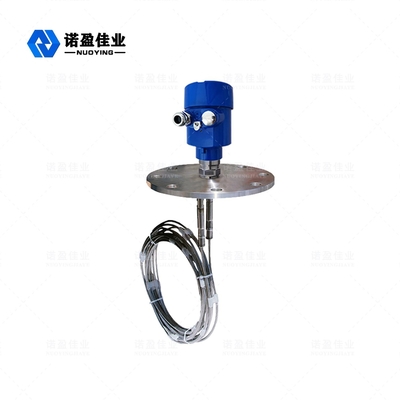

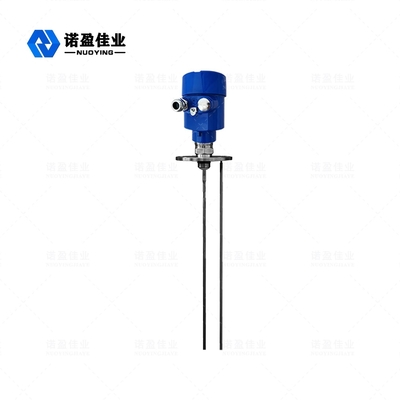

NYRD703 1.8GHz Sóng hướng dẫn Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
Ứng dụng tiêu biểu | Chất lỏng, Chất lỏng hằng số điện môi thấp |
Chất liệu ăng ten | Cáp linh hoạt / 304 / PTFE (tùy chọn) |
Dải đo | 0 ~ 20m (cáp), 0 ~ 6m |
Sự chính xác | ± 1mm |
Nguồn cấp | 24 VDC (Hai dây, Bốn dây) |
Nhiệt độ trung bình | -40 ~ + 130 ℃ |
Áp lực | e -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép), và khi nó gặp môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần của năng lượng xung được phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
◎ Nhập
Radar sóng có hướng dẫn là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các bộ phận điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.Khi các xung gặp bề mặt của vật liệu, chúng sẽ được phản xạ trở lại và được bộ thu trong thiết bị thu nhận, và tín hiệu khoảng cách được chuyển thành tín hiệu mức.
Tín hiệu xung phản xạ được truyền đến phần mạch điện tử của thiết bị dọc theo dây cáp hoặc đầu dò thanh, và bộ vi xử lý xử lý tín hiệu để xác định tiếng vọng do xung vi sóng tạo ra trên bề mặt vật liệu.Việc xác định tín hiệu tiếng vọng chính xác được hoàn thành bởi phần mềm xung và khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian du hành T của
xung:
D = C × T / 2, trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là: L = ED
◎ Xuất khẩu
Được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm không), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4- 20mA.
Rađa Mức độ MétTính năng thiết kế
◎ Máy đo mức radar sóng có hướng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao và đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Một loạt các phương pháp kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi nhỏ.
◎ Sử dụng chế độ làm việc xung, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt bằng kim loại và phi kim loại khác nhau
thùng chứa mà không gây hại cho cơ thể con người và môi trường.
