Thông tin chi tiết sản phẩm:
|
Dải đo: | 6m | Loại ăng ten: | Anten chống ăn mòn |
---|---|---|---|
Chất liệu ăng ten: | 304 + PTFE, 316L + PTFE (tùy chọn) | Kết nối quá trình: | Ren vít, Mặt bích (tùy chọn), |
sự chính xác: | ± 1mm | Nhiệt độ hoạt động: | -40 ~ 130 ℃ |
Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Áp suất quy trình: | -0,1-2MPa |

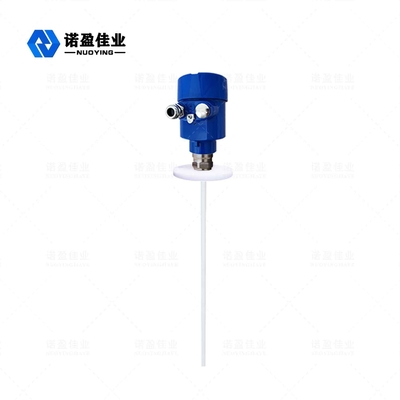

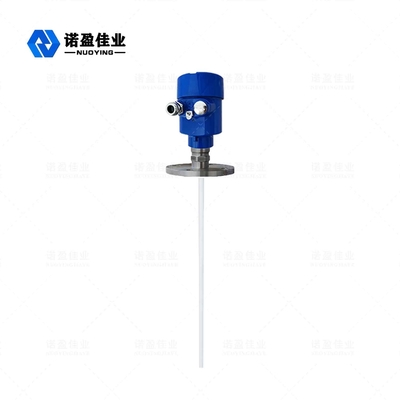

NYRD702 PTFESóng hướng dẫn 1.8GHz Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Máy đo mức sóng radar dẫn đường chống ăn mòn NYRD702 phù hợp hơn cho việc giám sát mức độ của môi trường ăn mòn mạnh, chẳng hạn như dung dịch axit clohydric, dung dịch axit nitric, axit hydrobromic, axit sulfuric loãng, v.v.
Rađa Mức độ MétThông số kỹ thuật
Ứng dụng tiêu biểu | Chất lỏng, bột, hạt rắn, môi trường ăn mòn |
Chất liệu ăng ten | PTFE (tùy chọn) |
Dải đo | 6 m |
Sự chính xác | ± 1mm |
Nguồn cấp | 24 VDC (Hai dây, Bốn dây) |
Nhiệt độ trung bình | -40 ~ + 130 ℃, -40 ~ + 250 ℃ |
Áp lực | e -0.1 ~ 4.0MPa |
Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
Lớp bảo vệ | IP67 |
Lớp chống cháy nổ | ExiaⅡCT6 (tùy chọn) |
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép), và khi nó gặp môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần của năng lượng xung được phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
◎ Nhập
Radar sóng có hướng dẫn là một công cụ đo lường dựa trên nguyên tắc du hành thời gian.Sóng radar chạy với tốc độ ánh sáng và thời gian chạy có thể được chuyển đổi thành tín hiệu mức thông qua các bộ phận điện tử.Đầu dò phát ra xung tần số cao và lan truyền dọc theo cáp hoặc đầu dò thanh.Khi các xung gặp bề mặt của vật liệu, chúng sẽ được phản xạ trở lại và được bộ thu trong thiết bị thu nhận, và tín hiệu khoảng cách được chuyển thành tín hiệu mức.
Tín hiệu xung phản xạ được truyền đến phần mạch điện tử của thiết bị dọc theo dây cáp hoặc đầu dò thanh, và bộ vi xử lý xử lý tín hiệu để xác định tiếng vọng do xung vi sóng tạo ra trên bề mặt vật liệu.Việc xác định tín hiệu tiếng vọng chính xác được hoàn thành bởi phần mềm xung và khoảng cách D từ bề mặt vật liệu tỷ lệ với thời gian du hành T của
xung:
D = C × T / 2, trong đó C là tốc độ ánh sáng
Vì đã biết khoảng cách E của thùng rỗng nên mức nguyên liệu L là: L = ED
◎ Xuất khẩu
Được thiết lập bằng cách nhập chiều cao thùng rỗng E (= điểm không), chiều cao thùng đầy F (= đầy đủ thang đo) và một số thông số ứng dụng, các thông số ứng dụng sẽ tự động điều chỉnh thiết bị với môi trường đo, tương ứng với đầu ra 4- 20mA.
Rađa Mức độ MétYêu cầu cài đặt
Phương pháp cài đặt tiêu chuẩn
◎ Nên lắp bằng 1/4 hoặc 1/6 đường kính thùng chứa.
Lưu ý: Khoảng cách tối thiểu từ thành bể là L0≥300mm, H0≥50mm.
◎ Tránh xa đầu vào và đầu ra.
◎ Tránh xa các chướng ngại vật như công tắc hành trình, cuộn dây nóng, máy khuấy, v.v. Lưu ý: Khoảng cách giữa đầu dò và chướng ngại vật là ≥200mm.
◎ Khi vật chứa là lon kim loại, radar không được chạm vào thành và đáy của lon trong toàn bộ phạm vi.
◎ Nếu đáy thùng được làm thon, thì radar có thể được lắp ở giữa đỉnh thùng.
◎ Chiều cao của ống ngắn lắp đặt phải là L1≤10cm.
