Thông tin chi tiết sản phẩm:
|
| Dải đo: | 0 ~ 6m | Vật chất: | 304.316L (tùy chọn) |
|---|---|---|---|
| Phương pháp gắn kết: | lắp mặt bích hoặc lắp ren | Nhiệt độ trung bình: | -40 ~ 130 ℃ |
| Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART | sự chính xác: | ± 1mm |
| tần số: | 1.8Ghz | Nguồn cấp: | 24VDC / 220VAC |

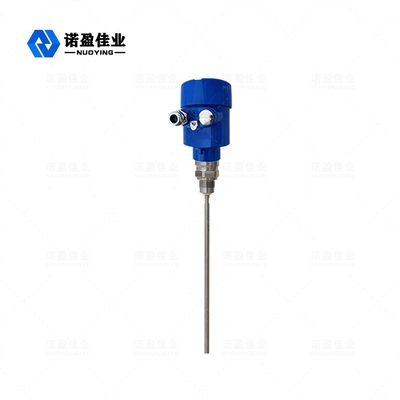

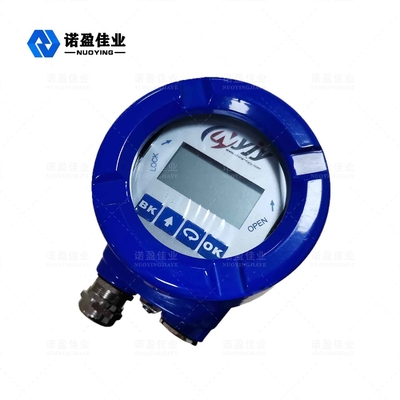

NYRD702Sóng hướng dẫn 1.8GHz Rađa Mức độ Mét
Máy đo mức radar sóng dẫn đường là máy đo mức dựa trên nguyên lý phản xạ miền thời gian (TDR).Xung điện từ của máy đo mức radar truyền dọc theo cáp thép hoặc đầu dò với tốc độ ánh sáng.Một phần xung của máy đo mức được phản xạ để tạo thành tiếng vọng và quay trở lại máy phát xung theo cùng một đường đi.Khoảng cách giữa máy phát và bề mặt của môi trường đo được tỷ lệ với thời gian lan truyền của xung trong khoảng thời gian đó, và chiều cao mực chất lỏng được tính toán.
Rađa Mức độ MétThông số kỹ thuật
| Ứng dụng tiêu biểu | Chất lỏng, bột, hạt rắn, môi trường ăn mòn |
| Chất liệu ăng ten | 304/316 (tùy chọn) |
| Dải đo | 30 m |
| Sự chính xác | ± 1mm |
| Nguồn cấp | 24 VDC (Hai dây, Bốn dây) |
| Nhiệt độ trung bình | -40 ～ + 130 ℃, -40 ～ + 250 ℃ |
| Áp lực | e -0.1 ～ 4.0MPa |
| Kết nối quá trình | Chủ đề, Mặt bích (tùy chọn) |
| Lớp bảo vệ | IP67 |
| Lớp chống cháy nổ | ExiaⅡCT6 (tùy chọn) |
| Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Xung vi ba tần số cao được phát ra bởi radar sóng dẫn hướng lan truyền dọc theo bộ phận phát hiện (cáp thép hoặc thanh thép), và khi nó gặp môi trường đo, do sự thay đổi đột ngột của hằng số điện môi, nó gây ra phản xạ và một phần của năng lượng xung được phản xạ trở lại.Khoảng thời gian giữa xung truyền đi và xung phản xạ tỷ lệ với khoảng cách của môi trường đo được.
Rađa Mức độ MétTính năng thiết kế
◎ Máy đo mức radar sóng có hướng dẫn áp dụng công nghệ xử lý vi sóng tiên tiến và công nghệ xử lý tiếng vọng Echo Discovery độc đáo, đo tiếp xúc, độ chính xác đo cao và đo chính xác hơn.Đồng thời, radar sóng dẫn đường có khả năng chống bám dính và không bị ảnh hưởng bởi môi trường bên ngoài như nhiệt độ trung bình và độ bám dính.
◎ Một loạt các phương pháp kết nối quy trình và các loại thành phần phát hiện làm cho máy đo mức sóng radar dẫn đường 70X phù hợp với các điều kiện và ứng dụng làm việc phức tạp khác nhau.Chẳng hạn như: nhiệt độ cao, áp suất cao và môi trường hằng số điện môi nhỏ.
◎ Sử dụng chế độ làm việc xung, sản phẩm có công suất phát xạ cực thấp và có thể được lắp đặt bằng kim loại và phi kim loại khác nhau
thùng chứa mà không gây hại cho cơ thể con người và môi trường.
Rađa Mức độ MétYêu cầu cài đặt
Phương pháp cài đặt tiêu chuẩn
◎ Nên lắp bằng 1/4 hoặc 1/6 đường kính thùng chứa.
Lưu ý: Khoảng cách tối thiểu từ thành bể là L0≥300mm, H0≥50mm.
◎ Tránh xa đầu vào và đầu ra.
◎ Tránh xa các chướng ngại vật như công tắc hành trình, cuộn dây nóng, máy khuấy, v.v. Lưu ý: Khoảng cách giữa đầu dò và chướng ngại vật là ≥200mm.
◎ Khi vật chứa là lon kim loại, radar không được chạm vào thành và đáy của lon trong toàn bộ phạm vi.
◎ Nếu đáy thùng được làm thon, thì radar có thể được lắp ở giữa đỉnh thùng.
◎ Chiều cao của ống ngắn lắp đặt phải là L1≤10cm.
